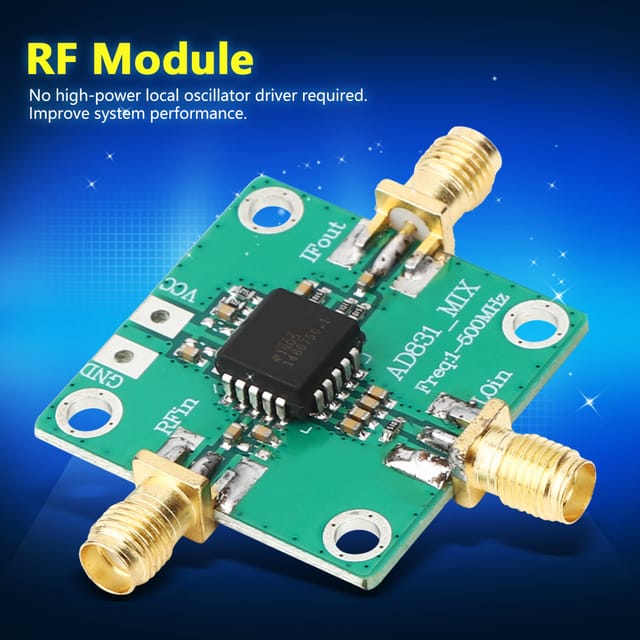

Ad831 Hochfrequenz-hf-mischer, Ein-chip-hf-wandler, 0,1–500 Mhz

Willkommen in unserem Shop! Wir präsentieren das HF-Modul AD831, einen monolithischen Mischer mit geringer Verzerrung und großem Dynamikbereich für die HF-ZF-Abwärtsmischung in Hochfrequenz- und UHF-Empfängern. Er eignet sich auch ideal als zweiter Mischer in digitalen Mobilfunk-Basisstationen für die DC-Basisband-Mischung, Quadraturmodulation und -demodulation sowie die Dopplerverschiebungsmessung in der Ultraschallbildgebung. Der AD831 bietet einen Intermodulationspunkt dritter Ordnung von +24 dBm, wodurch eine Leistungsaufnahme des Lokaloszillators von -10 dBm ohne die Notwendigkeit eines Hochleistungs-Lokalanzillators erreicht wird. Dies eliminiert die damit verbundenen Probleme der Abschirmung und Isolation, verbessert die Systemleistung im Vergleich zu passiven Mischern und senkt die Gesamtkosten. Dieser Mischer ist für den Betrieb mit einer einzigen Stromversorgung ausgelegt. Die HF-, ZF- und Lokaloszillatoranschlüsse verfügen über DC-Koppelkondensatoren für einen vereinfachten Betrieb. Die Betriebsfrequenz der HF- und Lokaloszillatoreingänge kann bis zu 500 MHz betragen. Der ZF-Ausgang liefert eine unsymmetrische Ausgangsspannung. Mit einer Ausgangsbandbreite von 250 MHz ermöglicht ein einzelner Widerstand zwischen Ausgang und Rückkopplung die Verstärkungseinstellung. Dieser Verstärker zeichnet sich durch geringe Gleichspannungsanteile aus und eignet sich daher für gleichstromgekoppelte Anwendungen wie die DC-Basisband-Wandlung und die Quadraturamplituden-Demodulation. Bei Vorhandensein des Mischerausgangsverstärkers und einer geeigneten Quellimpedanz beträgt das SSB-Rauschmaß des Mischers 10,3 dB bei 70 MHz. Im Gegensatz zu passiven Mischern weist der AD831 keine Einfügungsdämpfung, keinen externen Duplexer und keine passive Terminierung auf. Spezifikationen: - Produkttyp: HF-Modul - Modell: AD831 - HF-Eingang: 0,1–500 MHz - HF-Eingang: +10 dBm (1-dB-Kompressionspunkt) - Lokaloszillator-Eingang: 0,1–500 MHz - Lokaloszillator-Eingang: -10 dBm - ZF-Ausgang: 0,1–200 MHz - Versorgungsspannung: 9–11 V DC (einseitig) Lieferumfang: 1 x HF-Modul
