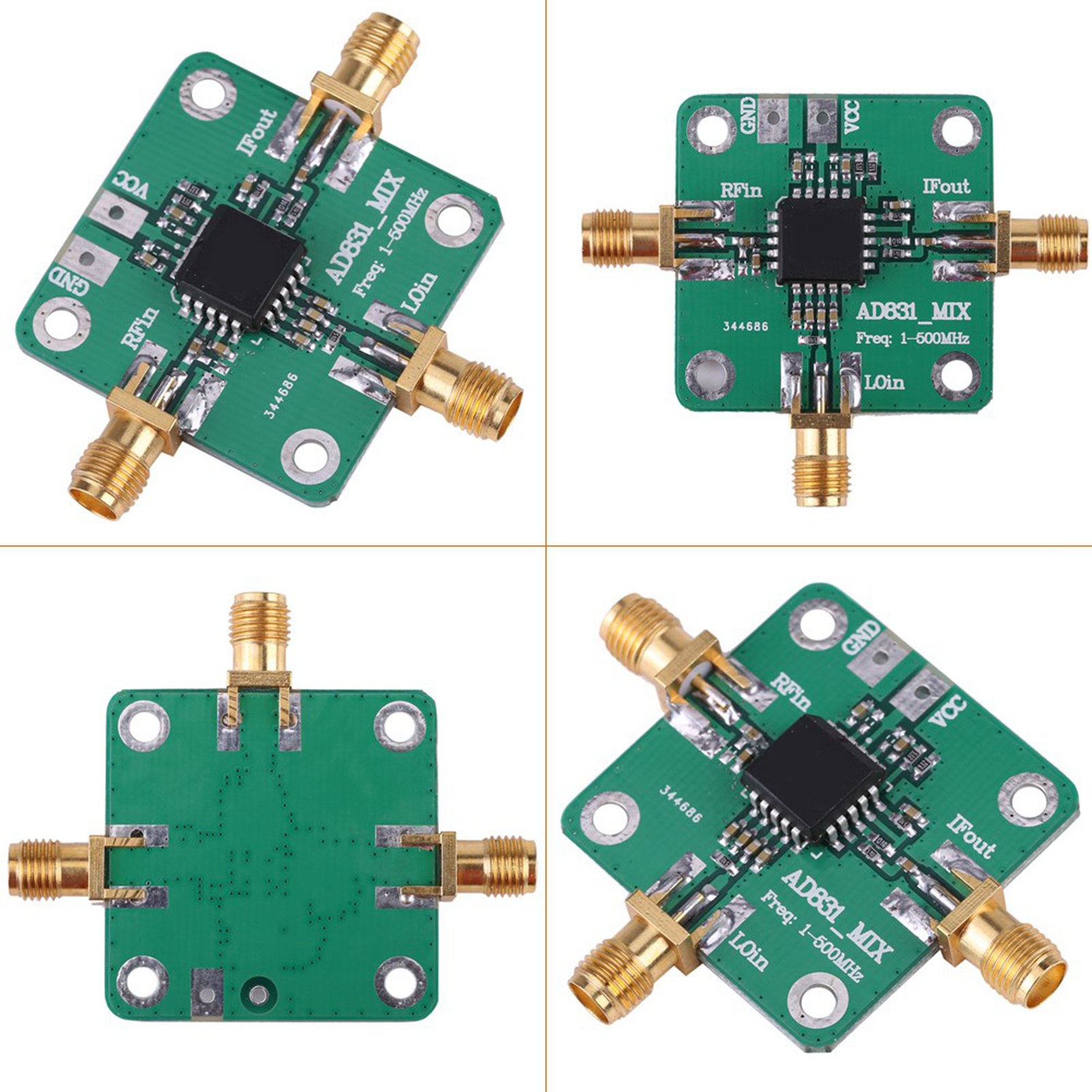

Ad831 Hochfrequenz-hf-mischer/inverter

Willkommen in unserem Shop! Wir präsentieren den AD831-Mischer, ein monolithisches elektronisches Bauteil mit großem Dynamikbereich und geringer Verzerrung. Er eignet sich ideal für HF- und VHF-Empfängeranwendungen, darunter HF-ZF-Wandlung, Zweitmischer in DMR-Basisstationen, DC-Basisband-Wandlung, Quadraturmodulation und -demodulation sowie Ultraschallbildgebung in der Medizin und Frequenzverschiebungsdetektion. Dieser Mischer bietet einen Intercept-Punkt dritter Ordnung von +24 dBm und eine Lokaloszillatorleistung (LO) von -10 dBm. Dadurch entfällt die Notwendigkeit eines Hochleistungs-LO-Treibers. Im Gegensatz zu passiven Mischern treten keine Probleme mit Abschirmung oder Isolation auf, was die Systemleistung verbessert und gleichzeitig die Kosten senkt. Der integrierte Verstärker ist für den Betrieb mit einer einzigen Stromversorgung ausgelegt und verfügt über DC-Isolationskondensatoren an den HF-, ZF- und LO-Eingängen, was die Integration vereinfacht. Er zeichnet sich durch eine niedrige DC-Offsetspannung aus und eignet sich daher für die DC-Basisband-Wandlung und die Quadraturamplituden-Demodulation. Technische Daten: - HF-Eingang: 0,1 bis 500 MHz - HF-Eingang: +10 dBm (1-dB-Kompressionspunkt) - Lokaloszillator-Eingang: 0,1 bis 500 MHz - Lokaloszillator-Eingang: -10 dBm - ZF-Ausgang: 0,1 bis 200 MHz - Versorgungsspannung: 9 bis 11 V, Einzelversorgung - Betriebsfrequenz der HF- und LO-Eingänge: bis zu 500 MHz - ZF-Ausgang: einpolige Spannung Bandbreite: 250 MHz - Einstellbare Verstärkung über einen externen Widerstand zwischen den Pins OUT und FB - SSB-Rauschzahl: 10,3 dB bei 70 MHz mit optimaler Quellimpedanz - Keine Einfügungsdämpfung, kein externer Duplexer oder passiver Abschlusswiderstand erforderlich - Größe: 33 x 33 mm / 1,3 x 1,3 Zoll Lieferumfang: - 1 x AD831 Frequenzmischer Dieses Produkt bietet die oben genannten Spezifikationen und gewährleistet einen zuverlässigen und leistungsstarken Einsatz in Ihren Elektronikprojekten.
