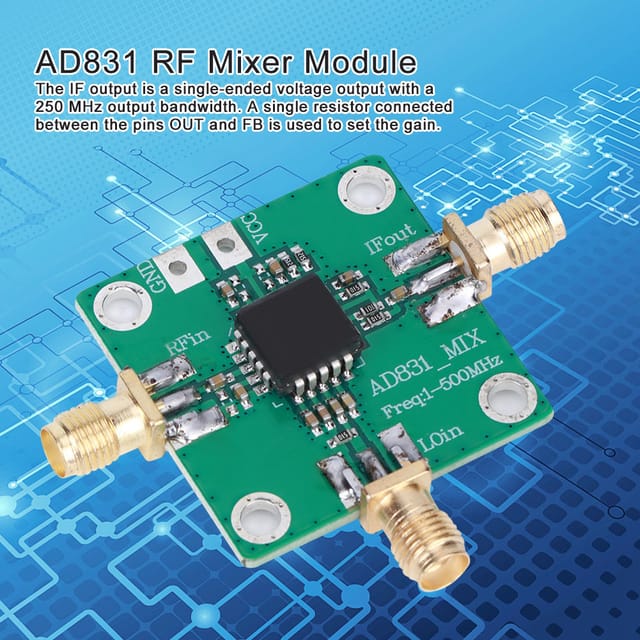

Ad831 Hochfrequenz-hf-mischer/inverter 1-500 Mhz

Willkommen in unserem Shop! Dieses AD831 HF-Mischermodul ist ein monolithischer Mischer mit geringer Verzerrung und großem Dynamikbereich. Es bietet einen Intercept-Punkt dritter Ordnung von +24 dBm, was zu einer LO-Leistungsaufnahme von -10 dBm führt. Es werden keine Hochleistungs-LO-Treiber benötigt, wodurch die entsprechenden Abschirmungs- und Isolationsprobleme entfallen. Es eignet sich für Anwendungen wie die HF-ZF-Abwärtsmischung in HF- und VHF-Empfängern, als zweiter Mischer in Basisstationen, für die DC-Basisband-Umsetzung und vieles mehr. Der Mischer ist für den Betrieb mit einer einzigen Versorgungsspannung ausgelegt. Die HF-, ZF- und LO-Eingänge verfügen über DC-Isolationskondensatoren für eine einfache Handhabung. Die Betriebsfrequenz der HF- und LO-Eingänge kann bis zu 500 MHz betragen. Der ZF-Ausgang ist ein unsymmetrischer Spannungsausgang mit einer Ausgangsbandbreite von 250 MHz. Ein einzelner Widerstand zwischen den Pins OUT und FB ermöglicht die Verstärkungseinstellung. Mit dem Ausgangsverstärker des Mischers und optimaler Quellimpedanz beträgt das SSB-Rauschmaß des Mischers 10,3 dB bei 70 MHz. Spezifikationen: Artikeltyp: HF-Mischermodul Technische Daten: HF-Eingang: 1–500 MHz HF-Eingang: +10 dBm (1-dB-Kompressionspunkt) Lokaler Oszillator-Eingang: 1–500 MHz Lokaler Oszillator-Eingang: -10 dBm ZF-Ausgang: 1–200 MHz Versorgungsspannung: 9–11 V (Einzelversorgung) Lieferumfang: 1 x HF-Mischermodul Abmessungen Produktdetails: nicht angegeben Liefermenge: 1 HF-Mischermodul
