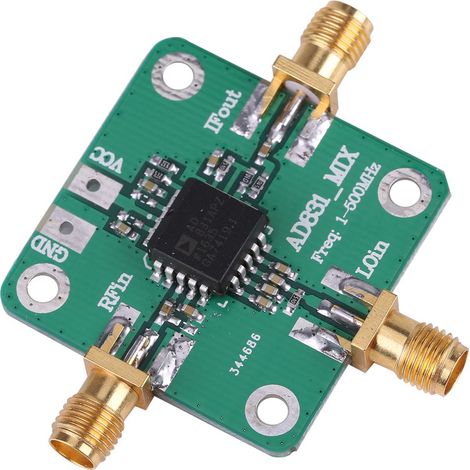

Ad831 Hochfrequenzmischer, Ein-chip-hf-hochfrequenzwandler-chipmodul 0,1–500 Mhz, Hochfrequenzmischer

Allgemeine Beschreibung Der Hochfrequenzmischer AD831 ist ein Ein-Chip-HF-Wandlermodul für vielfältige Anwendungen, darunter HF- und VHF-Empfang, DC-Basisband-Wandlung, Quadraturmodulation und -demodulation sowie Ultraschallbildgebung. Dieser Mischer zeichnet sich durch geringe Verzerrung und einen großen Dynamikbereich aus und bietet im Vergleich zu passiven Mischern eine überlegene Leistung bei gleichzeitig reduzierten Systemkosten. Technische Daten: HF-Eingangsfrequenz: 0,1–500 MHz; Lokaloszillator-Eingangsfrequenz: 0,1–500 MHz; 1-dB-Kompressionspunkt: +10 dBm; Lokaloszillator-Leistung: -10 dBm; ZF-Ausgang: 0,1–200 MHz; Versorgungsspannung: 9–11 V (monopolistische Stromversorgung); Abmessungen: 33 × 33 mm; Ausgangsbandbreite: 250 MHz; SSB-Rauschzahl: 10,3 dB bei 70 MHz. Installation: Der Mischer ist für den Betrieb mit einer einzigen Stromquelle ausgelegt. Zur einfachen Handhabung ist ein DC-Isolationskondensator in die HF-, ZF- und LO-Eingänge integriert. Zur Einstellung der Verstärkung wird ein einzelner Widerstand zwischen den Pins OUT und FB angeschlossen. Anwendungsbereiche: Dank seiner geringen DC-Offset-Eigenschaften eignet sich der AD831 ideal für Anwendungen wie die DC-Basisband-Frequenzwandlung und die Quadraturamplituden-Demodulation.
