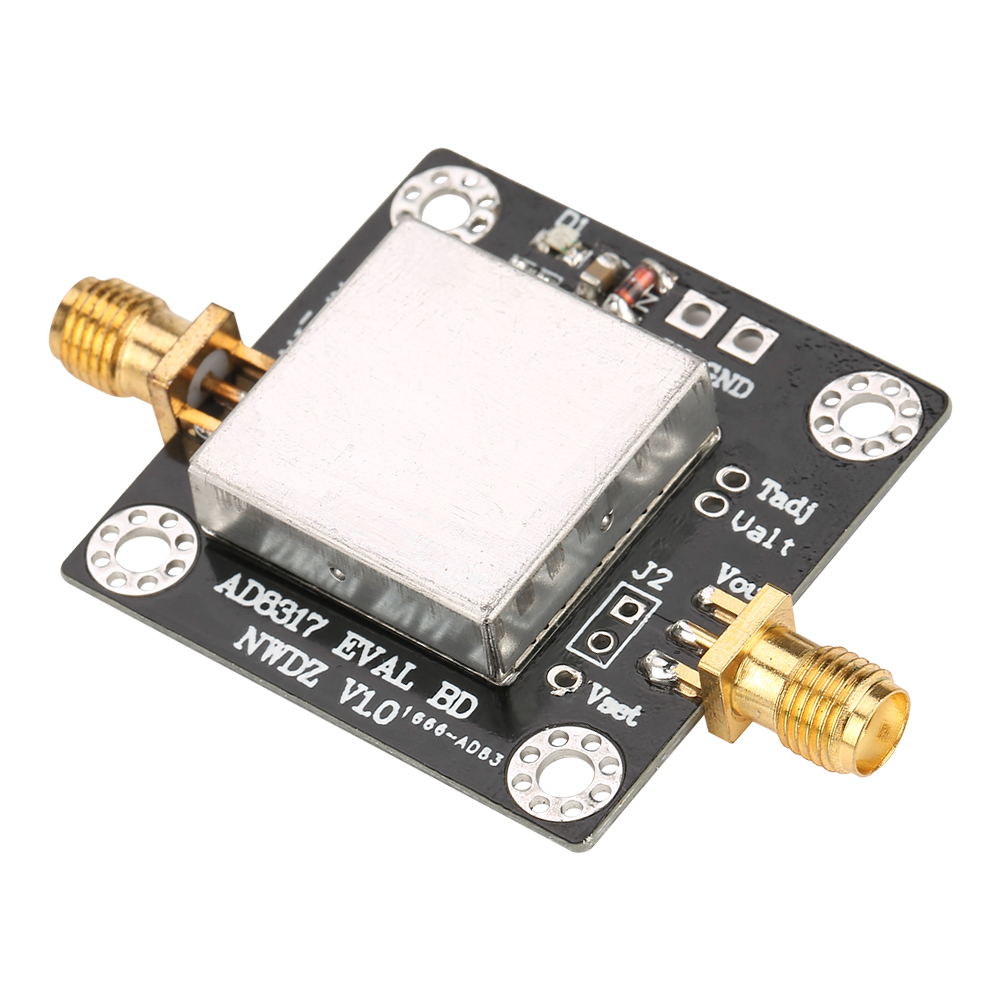

Ad8317 1m-10ghz 60db Hf-leistungsmesser Mit Logarithmischem Detektor Und Verstärkersteuerung

1. Das Produkt ist mit dem AD8317-Chip ausgestattet und dient der HF-Signalleistungsmessung. 2. Es kann HF-Signale im Bereich von -55 dBm bis 0 dBm erfassen und wandelt diese in eine Gleichspannung um. 3. Je höher die Amplitude bzw. Leistung des HF-Signals, desto höher die Ausgangsspannung. Die Ausgangsspannung ist direkt proportional zum Logarithmus der Eingangssignalamplitude, wodurch der dynamische Bereich des erfassten Signals erweitert wird. 4. Es findet breite Anwendung in der Hochfrequenzsignalerkennung, der Signalleistungsmessung und der Messung der Feldstärke in der Umgebung. 5. Es kann auch in der automatischen Verstärkungsregelung und der automatischen Pegelregelung eingesetzt werden. Je größer die Amplitude oder Leistung des HF-Signals, desto höher die Ausgangsspannung. Diese ist direkt proportional zum Logarithmus der Eingangssignalamplitude, wodurch der Dynamikbereich des erfassten Signals erweitert wird und bis zu 55 dB erreicht werden kann. Das System findet breite Anwendung in der Hochfrequenzsignalerkennung, der Signalleistungsmessung und der Messung der Umgebungsfeldstärke. Es kann auch zur automatischen Verstärkungsregelung und Pegelregelung eingesetzt werden. Anwendungsbeispiele: Sollwertregelung und Pegelüberwachung von HF-Sender-Leistungsverstärkern; Leistungsüberwachung in Funkleitungssendern. RSSI-Messungen in Basisstationen, WLAN, WiMAX und Radar. Spezifikationen: Eingangsimpedanz: 50 Ohm, Ausgangsimpedanz: 50 Ohm (Videoimpedanz), Arbeitsfrequenz: 1 MHz ~ 10 GHz, Ausgangsspannungsbereich: 1,6 ~ 0,4 V (entspricht -55 ~ 0 dBm), Eingangs-/Ausgangsverhältnis: 22 mV/dBm, Eingangsdynamikbereich: -60 ~ +5 dBm (hoher linearer Dynamikbereich: -55 ~ 0 dBm), Versorgungsspannung: +3,3 ~ 5 V DC bei 20 mA, Größe: 6,5 × 3,5 cm, Gewicht: ca. 9 g. Lieferumfang: 1 × Logarithmisches Leistungsmessgerät.
