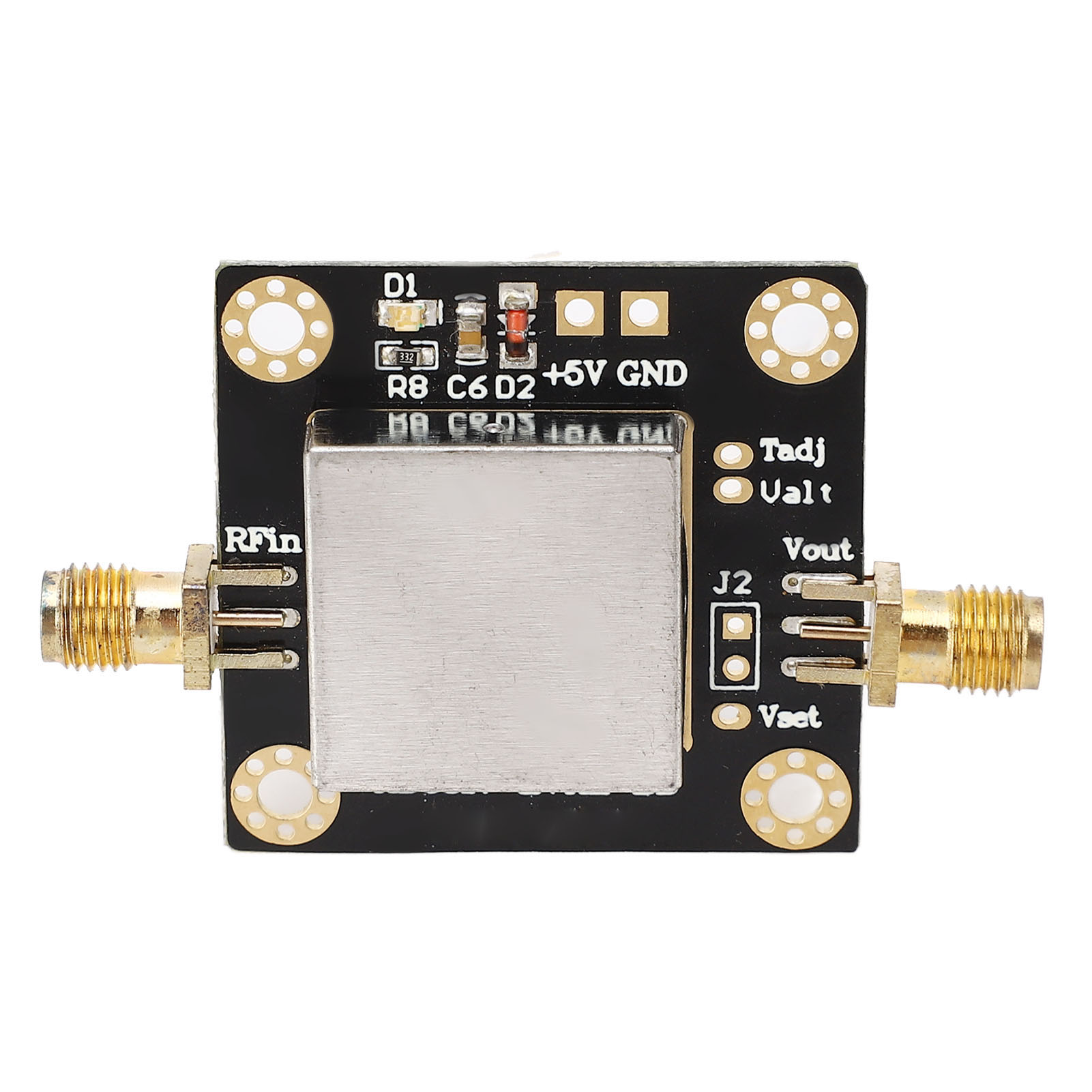

Ad8317 -55-0 Dbm Logarithmisches Detektormodul, 60 Db Logarithmischer Verstärker, 1 Mhz-10 Ghz, Für 3,3-5 V Dc Hf-signalerkennung

1. GROSSER MESSBEREICH: Je höher die Amplitude bzw. Leistung des HF-Signals, desto höher die Ausgangsspannung. Diese Ausgangsspannung ist proportional zum Logarithmus der Eingangssignalamplitude, wodurch der dynamische Messbereich erweitert wird. 2. LEISTUNGSSTARKE FUNKTIONEN: Das logarithmische Wattmeter erfasst HF-Signale von -55 dBm bis 0 dBm und wandelt sie in Gleichspannung um. 3. EINFACHE INSTALLATION: Kompakt und einfach zu verdrahten, spart der logarithmische Detektor Zeit und Aufwand und bietet eine lange Lebensdauer. 4. VIELFÄLTIGE ANWENDUNGEN: Logarithmische Detektoren werden häufig zur HF-Signalerkennung, Signalleistungsmessung und Messung der elektromagnetischen Feldstärke in der Umgebung eingesetzt. 5. HAUPTANWENDUNGEN: Das logarithmische Wattmeter basiert auf dem AD8317-Chip und dient der Leistungsmessung von HF-Signalen. Produkttyp: Logarithmisches Detektormodul. Material: Leiterplatte. Eingangsimpedanz: 50 Ohm. Ausgangsimpedanz: 50 Ohm (Videoimpedanz). Betriebsfrequenz: 1 MHz – 10 GHz. Ausgangsspannungsbereich: 1,6 – 0,4 V (entspricht -55 – 0 dBm). Eingangs-/Ausgangsverhältnis: -22 mV/dBm. Eingangsdynamikbereich: -60 – 5 dBm (hoher linearer Dynamikbereich: -55 – 0 dBm). Versorgungsspannung: 3,3 – 5 V DC bei 20 mA. Anwendungen: Sollwertregelung und Pegelüberwachung von Leistungsverstärkern in HF-Sendern. Leistungsüberwachung von Basisstationen in Funksendern. RSSI-Messung in WLAN-, WiMAX- und Radarnetzen. Lieferumfang: 1 logarithmisches Detektormodul.
