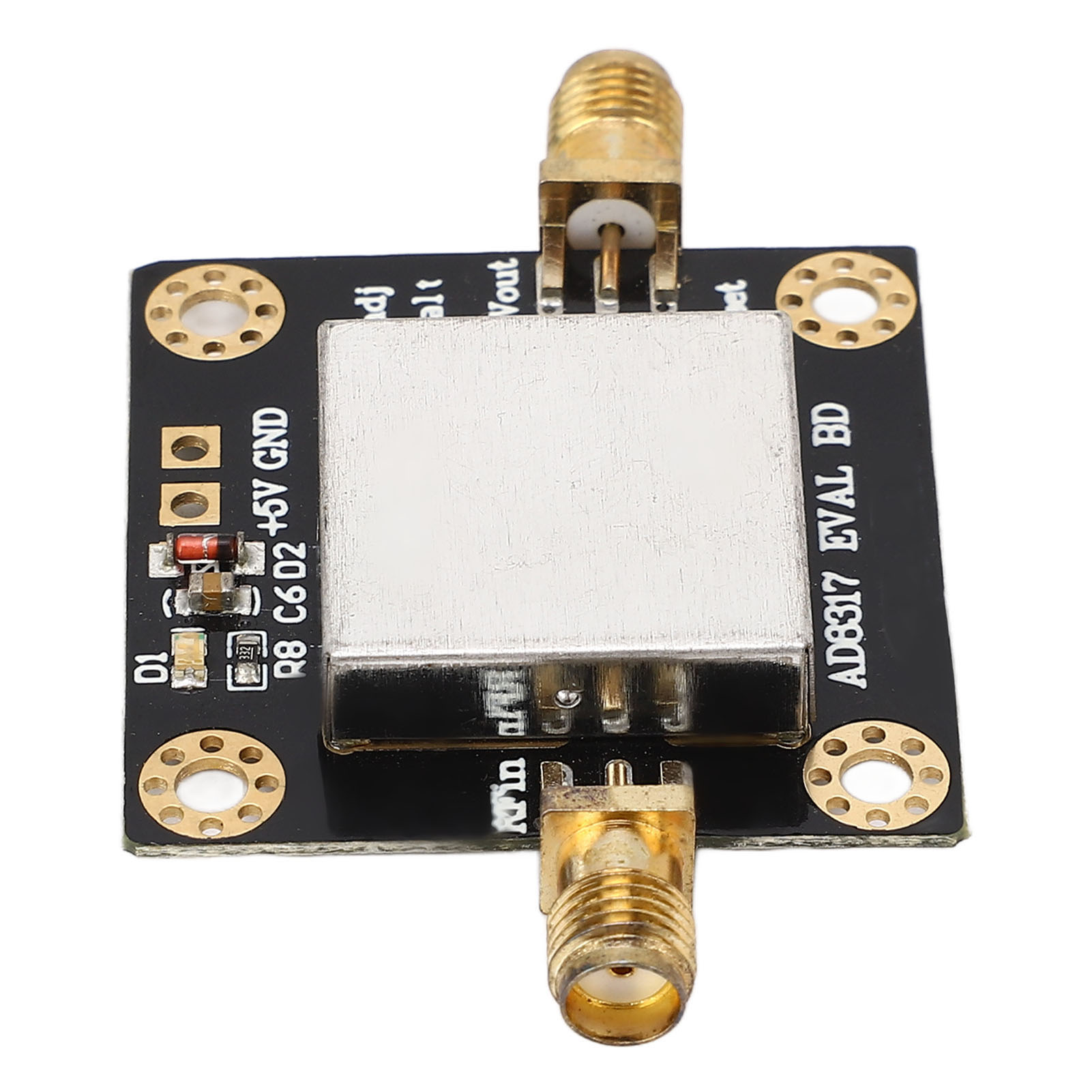

Ad8317 60db 1m-10ghz Logarithmisches Detektormodul, Hf-logarithmusverstärker Für Leistungsmessung -55dbm Bis 0dbm, 3,3-5v Dc-netzteil

Willkommen in unserem Shop! Entdecken Sie unser hochpräzises logarithmisches Detektormodul zur Messung der Leistung von HF-Signalen. Hier die detaillierten Spezifikationen: 1. **GROSSER MESSBEREICH**: Je höher die Amplitude bzw. Leistung des HF-Signals, desto höher die Ausgangsspannung. Die Ausgangsspannung ist proportional zum Logarithmus der Eingangssignalamplitude, wodurch der dynamische Messbereich erweitert wird. 2. **LEISTUNGSSTARKE FUNKTION**: Dieses logarithmische Wattmeter kann die Leistung von HF-Signalen von -55 dBm bis 0 dBm erfassen und wandelt das HF-Signal in eine Gleichspannung um. 3. **EINFACHE INSTALLATION**: Der logarithmische Detektor ist kompakt, lässt sich schnell und einfach verdrahten, spart Zeit und Aufwand und bietet eine lange Lebensdauer. 4. **VIELSEITIGE ANWENDUNG**: Er eignet sich für die HF-Signalerkennung, die Signalleistungsmessung und die Messung der Feldstärke in der Umgebung. 5. **HAUPTANWENDUNGEN**: Dieses logarithmische Wattmeter, gefertigt mit dem AD8317-Chip, eignet sich ideal zur Signalleistungsmessung in HF-Systemen. **Technische Daten**: - Produkttyp: Logarithmisches Detektormodul - Material: Leiterplatte - Eingangsimpedanz: 50 Ohm - Ausgangsimpedanz: 50 Ohm (Videoimpedanz) - Betriebsfrequenz: 1 MHz - 10 GHz - Ausgangsspannungsbereich: 1,6 - 0,4 V (entspricht -55 bis 0 dBm) - Eingangs-Ausgangs-Verhältnis: -22 mV/dBm - Eingangsdynamikbereich: -60 bis 5 dBm (hoher linearer Dynamikbereich: -55 bis 0 dBm) - Versorgungsspannung: 3,3-5 V DC 20 mA **Anwendungen Typische Anwendungen: - Sollwertregelung und Überwachung des HF-Verstärkerpegels in Sendern - Leistungsüberwachung in Funksender-Basisstationen - RSSI-Messung in WLAN-, WiMAX- und Radarsystemen **Lieferumfang:** 1 x Logarithmisches Detektormodul Dieses Modul ist sofort einsatzbereit und bietet eine zuverlässige und genaue Lösung für Ihre HF-Leistungsmessanforderungen.
