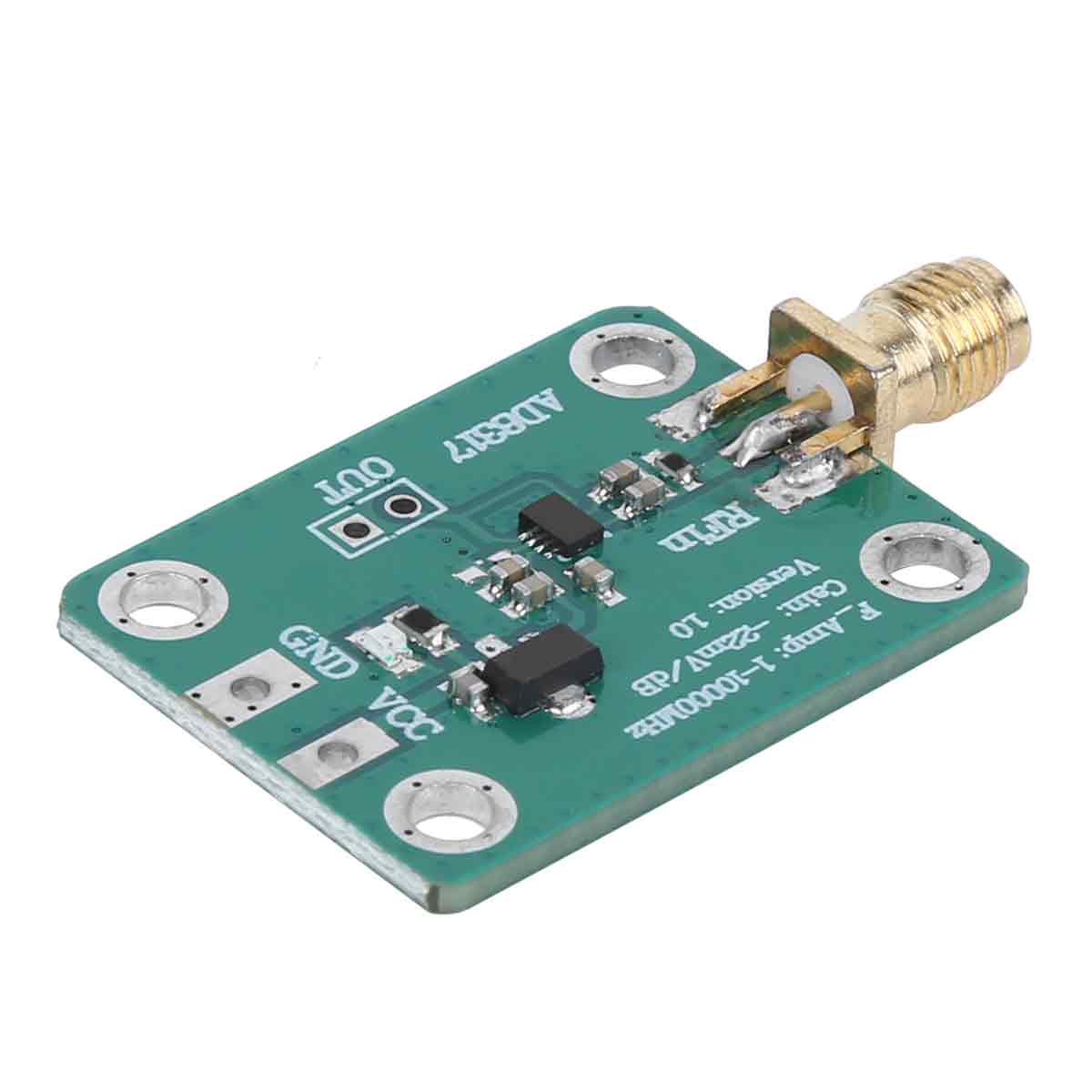

Ad8317 Logarithmischer Detektor, Hf-signal-wattmeter Mit Logarithmischem Ausgang, 1 Mhz – 10.000 Mhz Controller

Dieses Wattmeter ist für den ADI AD8317-Chip konzipiert und dient zur Messung der Leistung von HF-Signalen. Der Detektionsfrequenzbereich liegt zwischen 1 MHz und 10 GHz und ermöglicht die Erfassung von HF-Signalen mit einer Leistung von -55 dBm bis -0 dBm. Diese werden in eine Gleichspannung umgewandelt. Je höher die Amplitude bzw. Leistung des HF-Signals, desto höher die Ausgangsspannung. Diese Spannung ist proportional zum Logarithmus der Eingangssignalamplitude, wodurch der Dynamikbereich des erfassten Signals um 55 dB erweitert wird. Das Wattmeter findet breite Anwendung in der HF-Signalerkennung, der Signalleistungsmessung und der Messung der Feldstärke in der Umgebung. Es kann auch als integraler Bestandteil von Systemen zur automatischen Verstärkungsregelung und zur automatischen Pegelregelung eingesetzt werden. Dieser logarithmische Detektor ist temperaturunempfindlich, stabil und langlebig.
