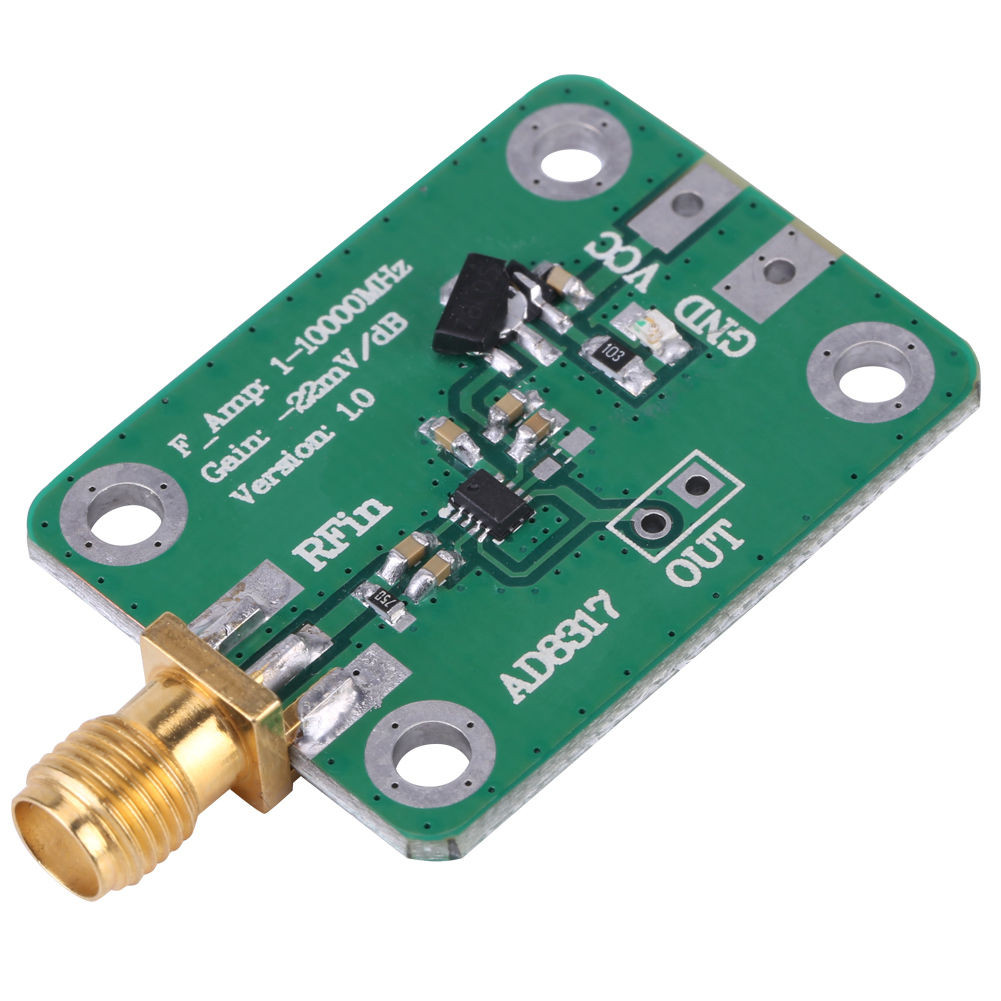

Ad8317 Logarithmischer Hf-detektor, Leistungsmessung 1 Mhz–10000 Mhz, Hochfrequenz-wattmeter-modul

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen logarithmischen HF-Detektor mit AD8317-Chip zur Leistungsmessung von Hochfrequenzsignalen. Dieses Modul wandelt ein HF-Signal in eine Gleichspannung um, die proportional zum Logarithmus der Signalamplitude ist. Dadurch bietet es einen großen Dynamikbereich für zuverlässige und genaue Messungen. **Hauptmerkmale:** - **AD8317-Chipsatz:** Entwickelt für die präzise Messung der HF-Signalleistung. - **Frequenzbereich:** 1 MHz bis 10 GHz, ideal für vielfältige Anwendungen. - **Leistungsmessbereich:** Von -55 dBm bis 0 dBm, ermöglicht die Umwandlung des HF-Signals in eine Gleichspannung. - **Logarithmischer Zusammenhang:** Die Ausgangsspannung steigt mit der Signalamplitude bzw. -leistung und ist direkt proportional zum Logarithmus der Eingangsamplitude. Dadurch wird der detektierte Dynamikbereich auf bis zu 55 dB erweitert. **Vielfältige Anwendungen:** Geeignet für die HF-Signalerkennung, Leistungsmessung, Messung der Umgebungsfeldstärke sowie für automatische Verstärkungs- und Pegelregelungssysteme. **Technische Daten:** - **Betriebsfrequenz:** 1 MHz – 10000 MHz - **Messleistung:** -55 dBm bis 0 dBm - **Ausgangsspannung:** 0,33 V bis 1,65 V - **Detektionsflanke:** -22 mV/dBm (typischer Wert) - **Eingangsimpedanz:** 50 Ω - **Versorgungsspannung:** 7–15 V - **Abmessungen:** Siehe Abbildung - **Gewicht:** 7 g **Lieferumfang:** - 1 x HF-Logarithmusdetektor Dieses Produkt ist ideal für Elektronikbegeisterte, Ingenieure und Techniker, die an Projekten zur HF-Signalmessung, automatischen Steuerung oder elektromagnetischen Umgebungsüberwachung arbeiten. Seine robuste Bauweise und Genauigkeit machen es zu einem unverzichtbaren Werkzeug für Ihre Detektions- und Messanforderungen.
