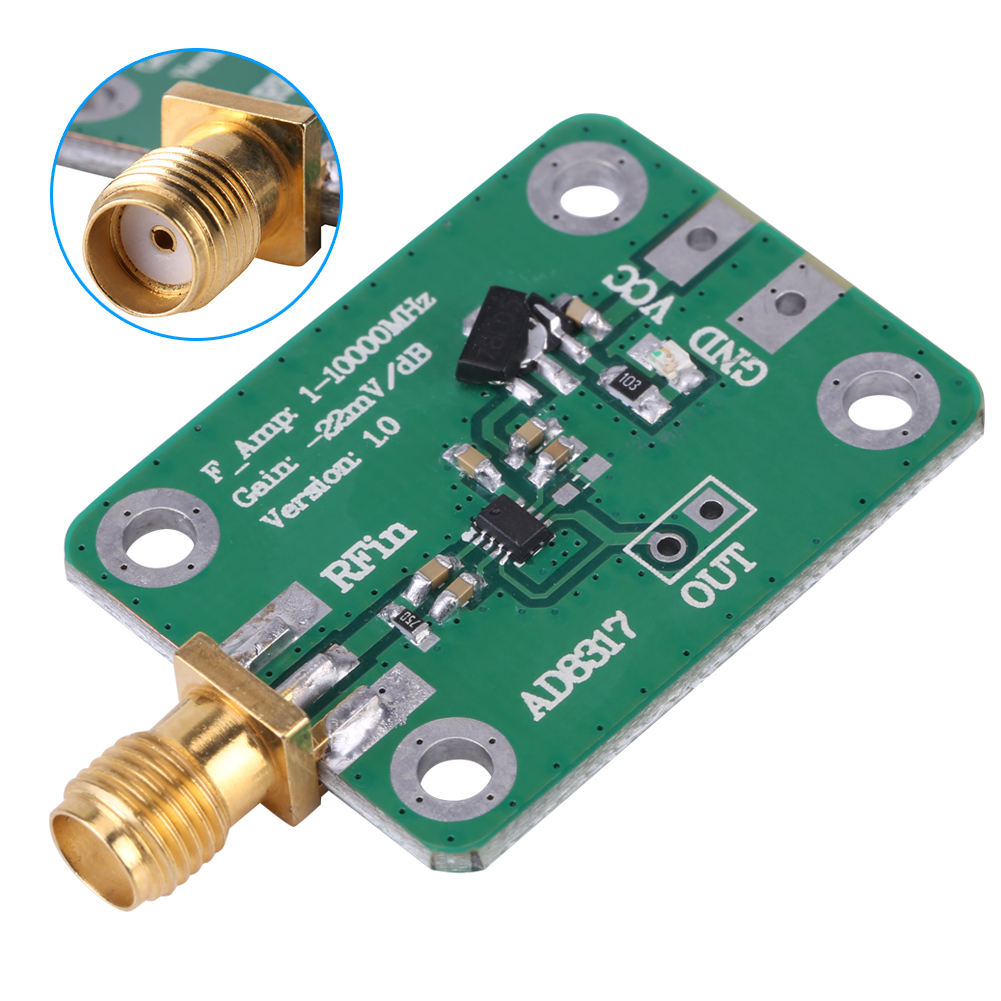

Ad8317 Logarithmischer Hf-detektor, Wattmeter 1 Mhz - 10.000 Mhz

Willkommen in unserem Shop! Dieser logarithmische HF-Detektor basiert auf dem AD8317-Chip und wurde speziell für die Leistungsmessung von Hochfrequenzsignalen entwickelt. Er misst die Leistung eines HF-Signals im Bereich von -55 dBm bis 0 dBm und wandelt dieses Signal in eine Gleichspannung um. Je höher die Amplitude bzw. Leistung des HF-Signals, desto höher die Ausgangsspannung. Diese ist direkt proportional zum Logarithmus der Eingangssignalamplitude und ermöglicht so einen großen Dynamikbereich von bis zu 55 dB. Dieses Produkt findet breite Anwendung in der Hochfrequenzsignalerkennung, der Signalleistungsmessung, der Messung der Feldstärke in der Umgebung sowie in automatischen Verstärkungs- und Pegelregelungssystemen. Hauptmerkmale: - AD8317-Chip für präzise HF-Leistungsmessung - Betriebsfrequenzbereich: 1 MHz bis 10 GHz - Leistungsmessbereich: -55 dBm bis 0 dBm - HF-Signalumwandlung in Gleichspannung - Logarithmische Kennlinie für einen großen Dynamikbereich (bis zu 55 dB) - Vielseitige Anwendung: HF-Erkennung, Leistungsmessung, Feldmessung, automatische Steuerung Technische Daten: - Betriebsfrequenz: 1 MHz bis 10000 MHz - Messleistung: -55 dBm bis 0 dBm - Ausgangsspannung: 0,33 V bis 1,65 V - Detektionsflanke: -22 mV/dBm (typischer Wert) - Eingangsimpedanz: 50 Ω - Versorgungsspannung: 7 bis 15 V - Abmessungen: siehe Abbildung - Gewicht: 7 g Packungsinhalt: - 1 x HF-Logarithmusdetektor Dieser Detektor eignet sich ideal für Anwendungen, die eine zuverlässige und genaue Messung der HF-Signalleistung erfordern, sei es für Tests, Experimente oder Steuerungssysteme. Seine kompakte Bauweise und der breite Betriebsbereich machen ihn zu einem vielseitigen Werkzeug für Profis und Elektronikbegeisterte.
