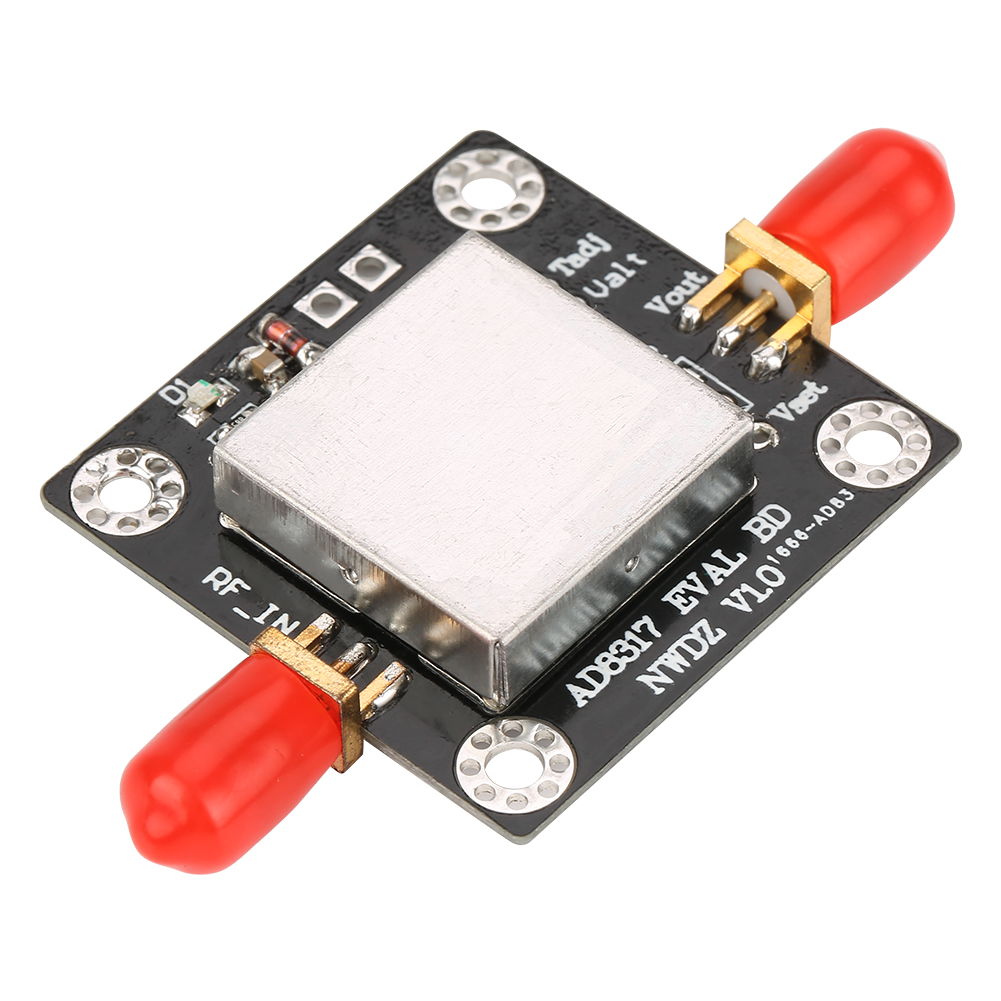

Ad8317 Logarithmischer Hf-leistungsmesser 1 Mhz–10 Ghz 60 Db Detektor-controller Für Verstärker

Willkommen in unserem Shop! Dieses Produkt, entwickelt mit dem AD8317-Chip, dient der HF-Signalleistungsmessung. Es erfasst die Leistung eines HF-Signals von -55 dBm bis 0 dBm und wandelt dieses in eine Gleichspannung um. Je höher die Amplitude bzw. Leistung des HF-Signals, desto höher die Ausgangsspannung. Diese ist direkt proportional zum Logarithmus der Eingangssignalamplitude, wodurch der Dynamikbereich des erfassten Signals auf 55 dB erweitert wird. Das Gerät findet breite Anwendung in der Hochfrequenzsignalerkennung, der Signalleistungsmessung und der Messung elektrischer Felder in der Umgebung. Es eignet sich auch für die automatische Verstärkungsregelung und die automatische Pegelregelung. Anwendungsbeispiele: Sollwertregelung von HF-Sendern und Überwachung des Leistungspegels von Leistungsverstärkern; Leistungsüberwachung in Funknetzsendern; RSSI-Messungen in Basisstationen, WLAN, WiMAX und Radar. Technische Daten: Eingangsimpedanz: 50 Ohm; Ausgangsimpedanz: 50 Ohm (Videoimpedanz); Betriebsfrequenz: 1 MHz ~ 10 GHz. Ausgangsspannungsbereich: 1,6 ~ 0,4 V (entspricht -55 ~ 0 dBm); Eingangs-/Ausgangsverhältnis: 22 mV/dBm; Eingangsdynamikbereich: -60 ~ +5 dBm (hoher linearer Dynamikbereich: -55 ~ 0 dBm); Versorgungsspannung: +3,3 ~ 5 V DC bei 20 mA; Abmessungen: 6,5 × 3,5 cm; Gewicht: ca. 9 g. Lieferumfang: 1 × logarithmisches Leistungsmessgerät.
