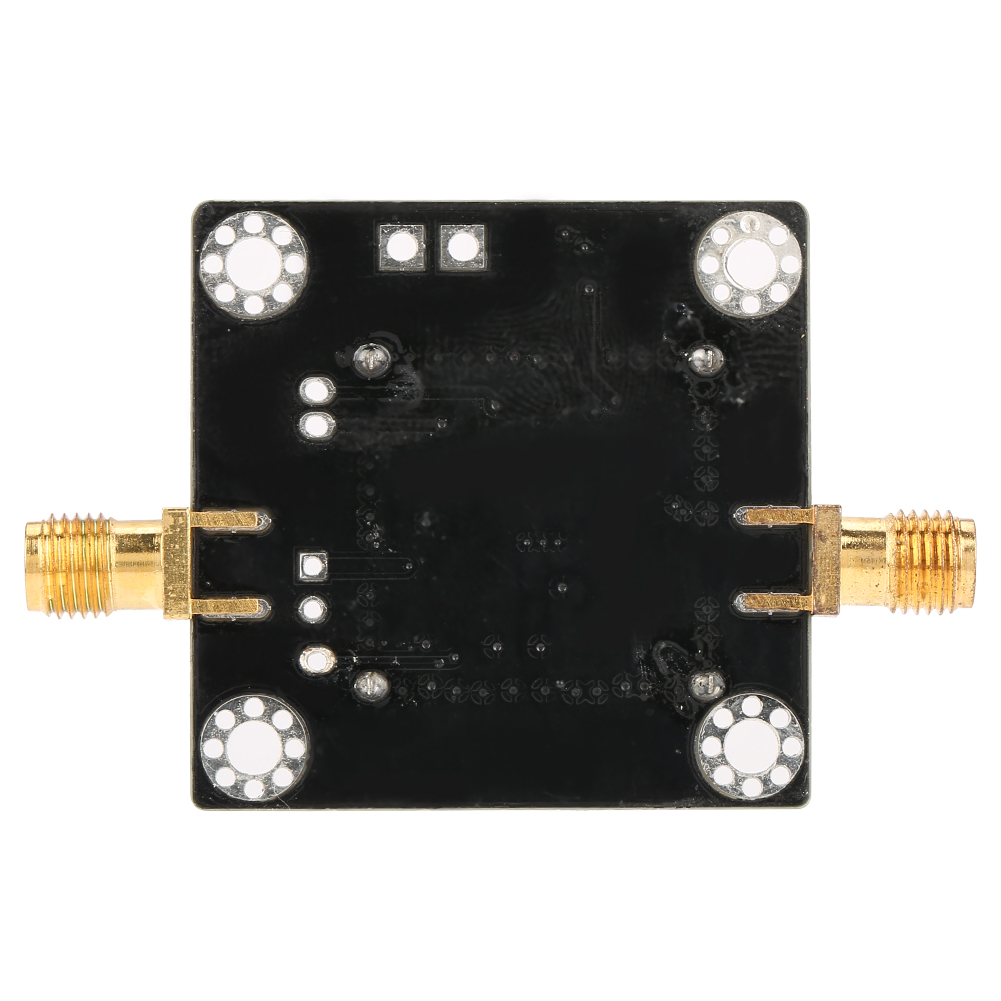

Ad8317 Modul-wattmeter Mit Logarithmischem Detektor 1 Mhz - 10 Ghz, 60 Db Dynamikbereich (offizielle Linie)

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen HF-Leistungsdetektor, der auf dem AD8317-Chip basiert und speziell für die Leistungsmessung von Hochfrequenzsignalen entwickelt wurde. Dieses Gerät wandelt ein HF-Signal in eine Gleichspannung um, die proportional zum Logarithmus der Signalamplitude ist und somit einen außergewöhnlichen dynamischen Messbereich bietet. **Technische Daten:** - Integrierter AD8317-Chip für zuverlässige und stabile Messung. - Leistungsmessbereich: -55 dBm bis 0 dBm, mit direkter Umwandlung in eine Gleichspannung. - Die Ausgangsspannung steigt mit der Amplitude bzw. Leistung des HF-Signals und ist direkt proportional zum Logarithmus der Eingangsamplitude, wodurch der dynamische Bereich auf bis zu 55 dB erweitert wird. - Ideal für die HF-Signalerkennung, Leistungsmessung und Messung der Feldstärke in der Umgebung. - Kann in automatische Verstärkungsregelung (AGC) und automatische Pegelregelung (ALC) integriert werden. Systeme. **Typische Anwendungen:** - Steuerung und Überwachung der Leistungseinstellungen (PA) von Verstärkern in HF-Sendern. - Leistungsüberwachung in Funksendern. - RSSI-Messungen in Basisstationen, WLAN-Netzwerken, WiMAX und Radarsystemen. **Spezifikationen:** - Eingangsimpedanz: 50 Ohm - Ausgangsimpedanz: 50 Ohm (Videoimpedanz) - Betriebsfrequenz: 1 MHz bis 10 GHz - Ausgangsspannungsbereich: 1,6 V bis 0,4 V (entspricht -55 dBm bis 0 dBm) - Eingangs-/Ausgangsverhältnis: 22 mV/dBm - Eingangsdynamikbereich: -60 dBm bis +5 dBm (hoher linearer Dynamikbereich: -55 dBm bis 0 dBm) - Versorgungsspannung: +3,3 V bis 5 V DC, 20 mA Strom - Abmessungen: 6,5 cm x 3,5 cm (2,6 x 1,4 Zoll) - Gewicht: ca. 9 g (0,3 oz) **Lieferumfang:** - 1 x Logarithmischer Leistungsdetektor (Komplettmodul) Dieses Gerät ist kompakt, präzise und sofort einsatzbereit für alle Ihre HF-Messanwendungen. Ideal für Ingenieure, Techniker und Elektronikbegeisterte.
