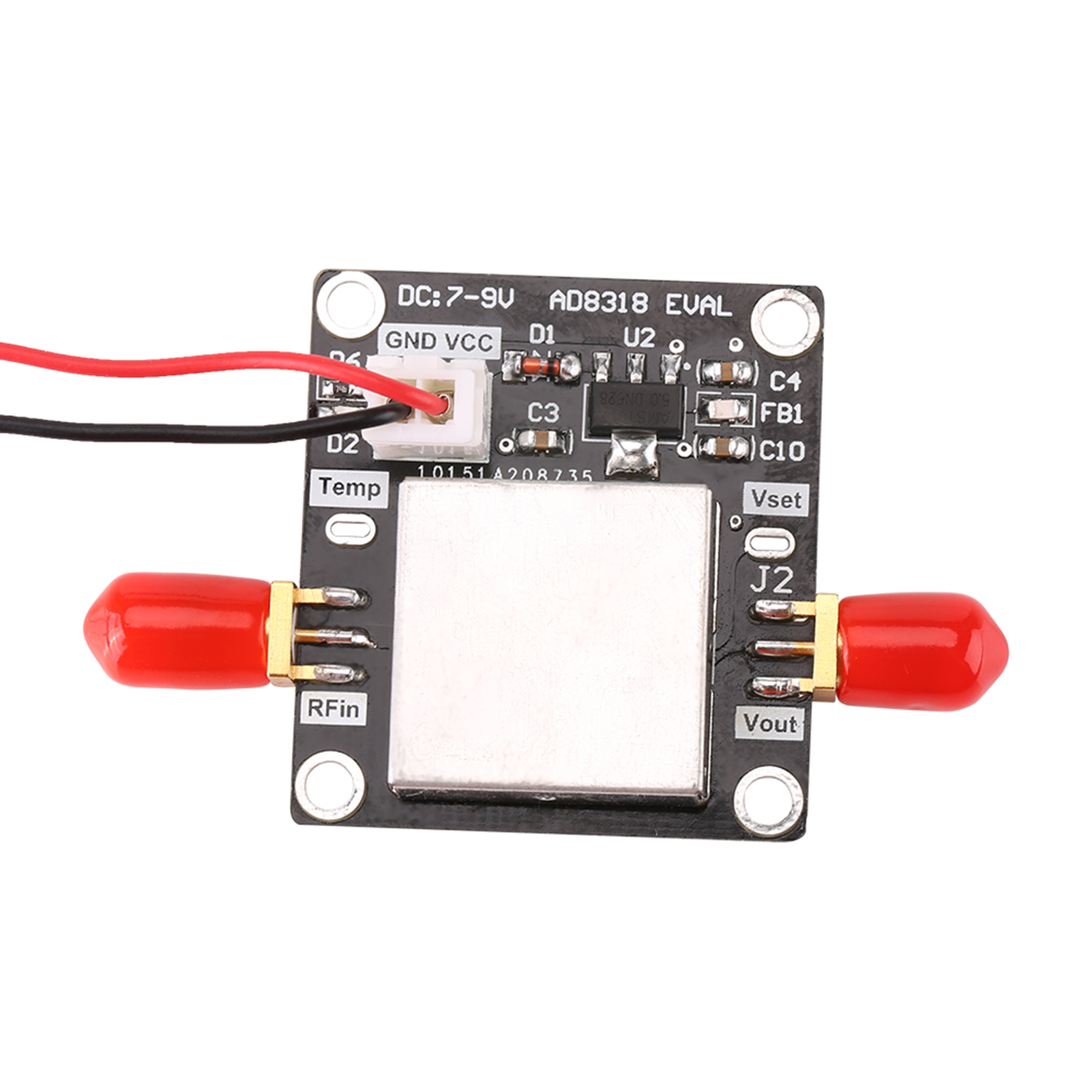

Ad8318 1m-8ghz 70db Logarithmischer Detektor Dynamische Alc Agc-steuerung

1. Anwendung zur Sollwertregelung und Pegelüberwachung von HF-Sendern (RSSI-Messung) in Basisstationen, WLAN, WiMAX und Radarsystemen. 2. Der AD8318 ist ein demodulierender logarithmischer Verstärker, der ein HF-Eingangssignal präzise in eine entsprechende, in Dezibel skalierte Ausgangsspannung umwandelt. 3. Er nutzt die progressive Kompressionstechnik über eine kaskadierte Verstärkerkette, deren Stufen jeweils mit einer Detektorzelle ausgestattet sind. 4. Der AD8318 kann so konfiguriert werden, dass er über Pin VOUT eine Steuerspannung an einen VGA (z. B. einen Leistungsverstärker oder einen Messausgang) liefert. 5. Kompakte Bauform, integrierter Temperatursensor, gefertigt im Hochgeschwindigkeits-SiGe-Prozess. Beschreibung: Der AD8318 ist ein demodulierender logarithmischer Verstärker, der ein HF-Eingangssignal präzise in eine entsprechende, in Dezibel skalierte Ausgangsspannung umwandelt. Er nutzt die progressive Kompressionstechnik über eine kaskadierte Verstärkerkette, deren Stufen jeweils mit einer Detektorzelle ausgestattet sind. Das Gerät wird im Mess- oder Reglermodus verwendet. Der AD8318 gewährleistet eine präzise logarithmische Konformität für Signale von 1 MHz bis 6 GHz und ist bis 8 GHz nutzbar. Der Eingangspegel beträgt typischerweise 60 dB (bezogen auf 50 Ω) mit einem Fehler von weniger als ±1 dB. Der AD8318 verfügt über eine Ansprechzeit von 10 ns, die die Erkennung von HF-Bursts bis über 45 MHz hinaus ermöglicht. Das Gerät bietet eine beispiellose Stabilität des logarithmischen Achsenabschnitts gegenüber Umgebungstemperaturen. Ein Temperatursensorausgang mit einer Steigung von 2 mV/°C ist für die zusätzliche Systemüberwachung vorhanden. Es wird eine Versorgungsspannung von 5 V benötigt. Der Stromverbrauch beträgt typischerweise 68 mA. Im deaktivierten Zustand sinkt der Stromverbrauch auf
