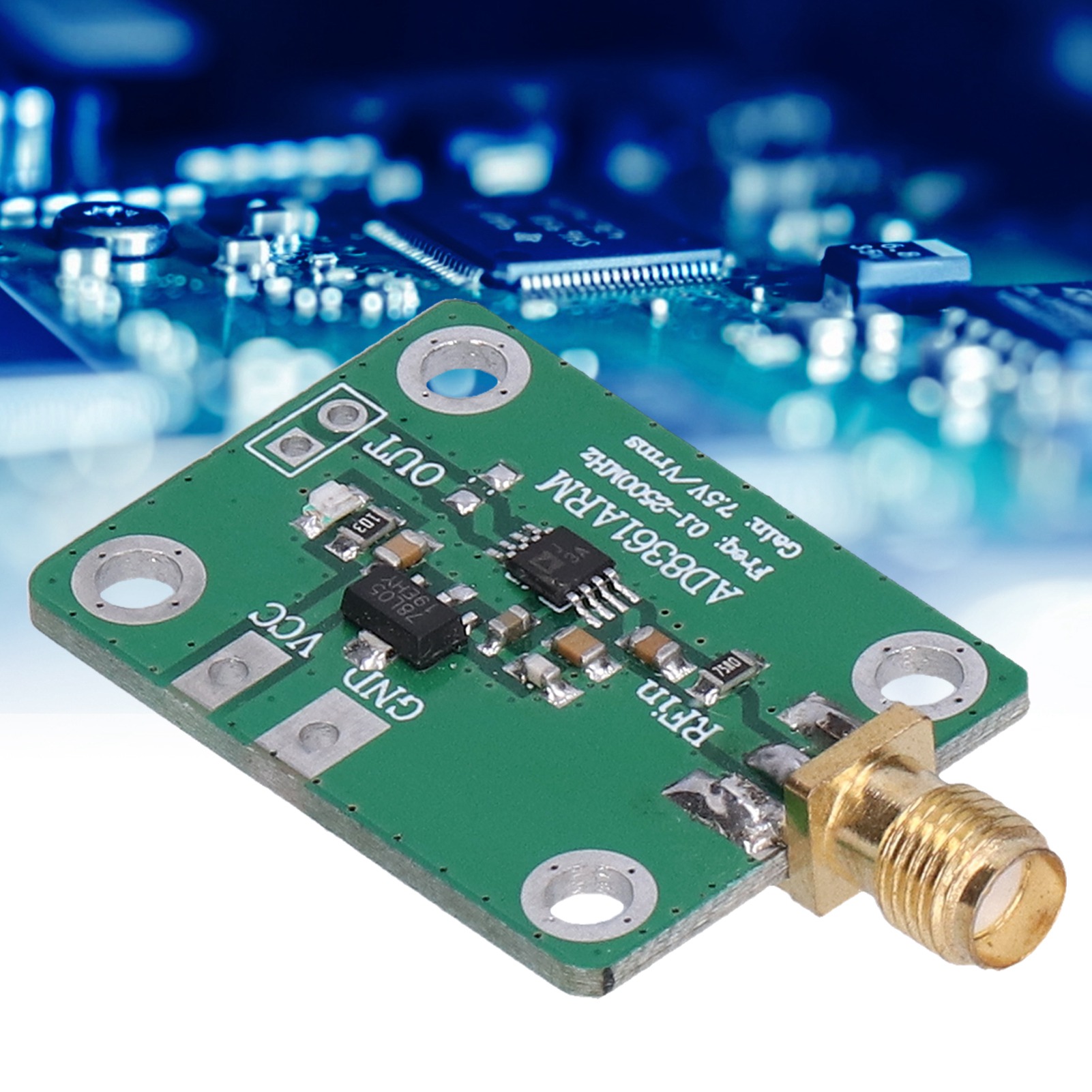

Ad8361 Hf-mikrowellen-wirkleistungsdetektor, Am-detektor, Amplitudendetektion 0,1–2,5 Ghz

Willkommen in unserem Shop! Dieses Frequenzdetektormodul wurde für zuverlässige und präzise HF-Leistungsmessungen entwickelt. Hier finden Sie alle Produktdetails: - **Anwendung:** Geeignet für Hochfrequenz-Sender- und Empfängersignalketten bis 2,5 GHz. - **Bedienung:** Betrieb mit einer einzigen Stromversorgung von 2,7 V bis 5,5 V. Für den Betrieb werden lediglich ein Entkopplungskondensator für die Stromversorgung und ein Koppelkondensator für den Eingang benötigt. - **Linearer Ausgang:** Der Ausgang ist eine lineare Gleichspannung mit einer Umwandlungsverstärkung von 7,5 V/V eff . Ein externer Filterkondensator kann hinzugefügt werden, um die mittlere Zeitkonstante zu erhöhen. - **Wirkleistungsmessung:** Ermöglicht die Wirkleistungsmessung für einfache und komplexe Signalformen und eignet sich besonders für Signale mit hohem Crestfaktor wie CDMA und W-CDMA. - **3 Betriebsmodi:** Unterstützt verschiedene Anforderungen an Analog-Digital-Wandler. Im Referenzspannungsquellen-Erdungsmodus liegt die Quelle auf Null. - **Stabiler Betrieb:** Der interne Referenzspannungsquellenmodus kann den Ausgang auf 350 mV über Masse verschieben; Es kann auch einen Referenzspannungsquellenmodus bereitstellen, der den Ausgang auf VS/7,5 verschiebt. **Technische Daten**: - Produkttyp: Frequenzdetektormodul - Material: Leiterplatte - Modell: AD8361 - Frequenz: 0,1 bis 2,5 GHz - Maximaler Eingang: 700 mV RMS, 10 dBm (50 Ω Widerstand) - Linearer Frequenzgang: ±0,25 dB (bis 2,5 GHz) - Eingangsspannung: 2,7 V bis 5,5 V - Leistungsaufnahme: 3,3 mW (3 V) - Schnellabschaltmodus: 1 μA oder weniger **Lieferumfang**: 1 x Frequenzdetektormodul
