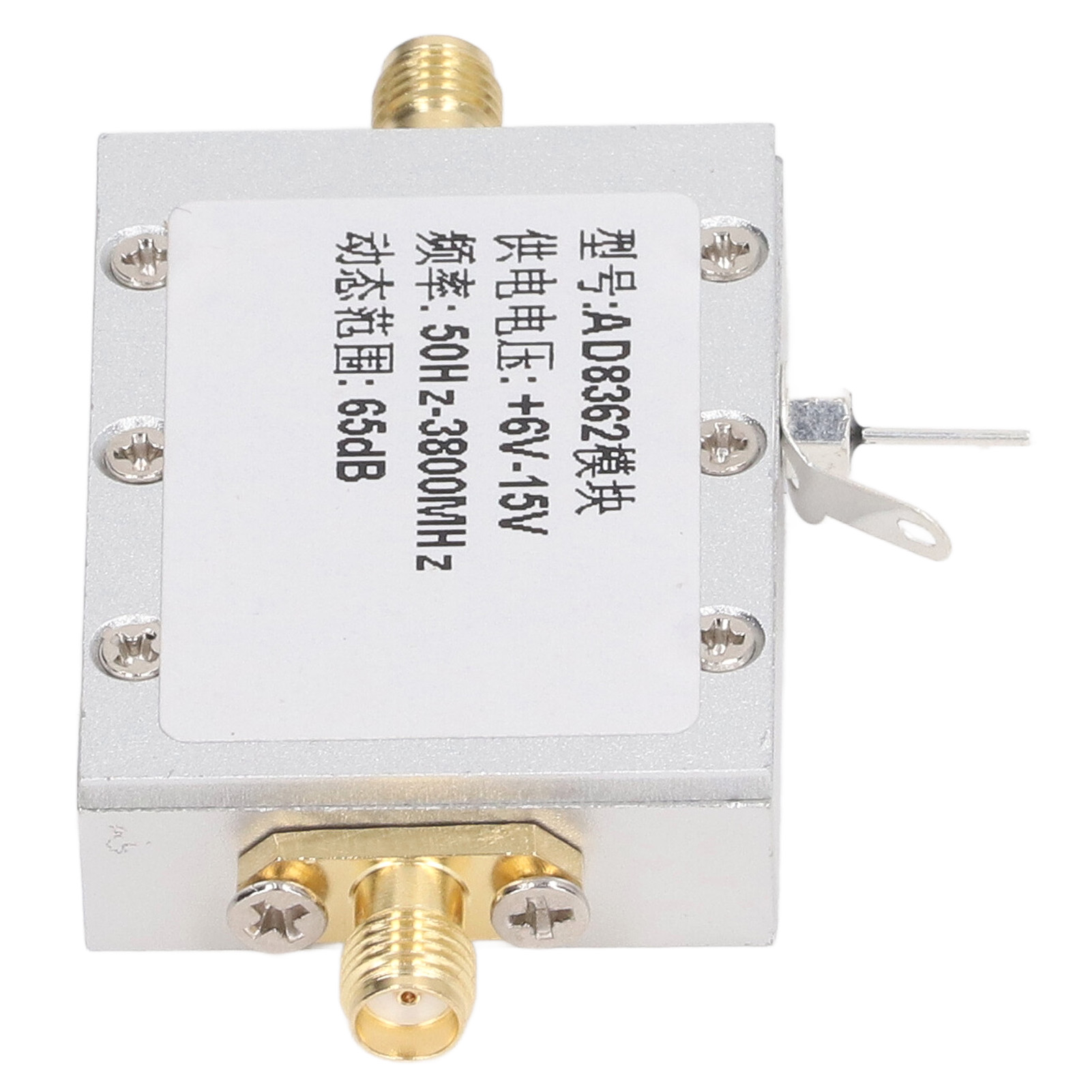

Ad8362 Hf-leistungsdetektor, Logarithmischer Signalmesser -75 Dbm Bis 16 Dbm, Frequenzmesser Für Antennensteuerung Und -prüfung

Willkommen in unserem Shop! Entdecken Sie unser hochpräzises HF-Leistungsmessgerät Modell AD8362, das Ihre Anforderungen an die Leistungsmessung über einen breiten Frequenzbereich und komplexe Signale erfüllt. **Detaillierte technische Daten:** 1.**Frequenzband:** Betrieb von 50 Hz bis 3,8 GHz, ideal für die Breitband-Leistungsmessung mit flachem Eingangs- und Ausgangssignal. 2.**Hoher Dynamikbereich:** Eingangsdynamikbereich von 65 dB. In einem 50-Ohm-System kann das Eingangssignal von -75 dBm bis +16 dBm reichen. Hohe Genauigkeit und Linearität mit einer linearen Ausgangsspannung in dB (50 mV pro dB). 3. **Vielseitige Anwendungsmöglichkeiten:** Echter Effektivwert-Leistungsdetektor (AD8362) mit wellenformunabhängigem Ansprechverhalten. Es misst die HF-Leistung komplex modulierter Signale, darunter CDMA, WCDMA, 8PSK, QAM und OFDM. Geeignet für IS95, CDMA2000, 3GPP, GSM/EDGE, MMDS und andere Breitbandzugangsgeräte. 4. **Leistungsmessmodus**: Die Pins VOUT und VSET sind direkt verbunden. Die Ausgangsspannung ist proportional zum Logarithmus des Effektivwerts der Eingangsleistung. Für jede Erhöhung des Eingangssignals um 1 dB steigt die Ausgangsspannung Vout um 50 mV bis auf Vs - 0,1 V. Der Spannungswert entspricht direkt der Leistung. Dieser Modus eignet sich für Wattmeter oder die Leistungsmessung in Geräten. 5. **Controller-Modus**: Legen Sie eine Referenzspannung an den VSET-Pin an. Wenn die vom AD8362 gemessene Leistungsspannung höher als die Referenzspannung ist, gibt Vout ein High-Signal aus. Ist sie niedriger, misst Vout die Leistung mit dem AD8307. Typische lineare Steigung von 0,025 V/dB, Messbereich von -75 dBm bis +16 dBm. **Produktspezifikationen:** - Artikeltyp: HF-Leistungsmesser - Material: Aluminiumlegierung - Modell: AD8362 - Versorgungsspannung: DC 6 V–15 V - Frequenz: 50 Hz – 3,8 GHz - Dynamikbereich: 65 dB - Frequenzdetektor: -75 dBm bis +16 dBm **Lieferumfang:** - 1 x HF-Leistungsmesser (mit abgeschirmtem Gehäuse und Verpolungsschutzdiode) Dieses Produkt ist sofort einsatzbereit und gewährleistet zuverlässige und stabile Messungen für Ihre Anwendungen im professionellen Bereich oder im Labor.
