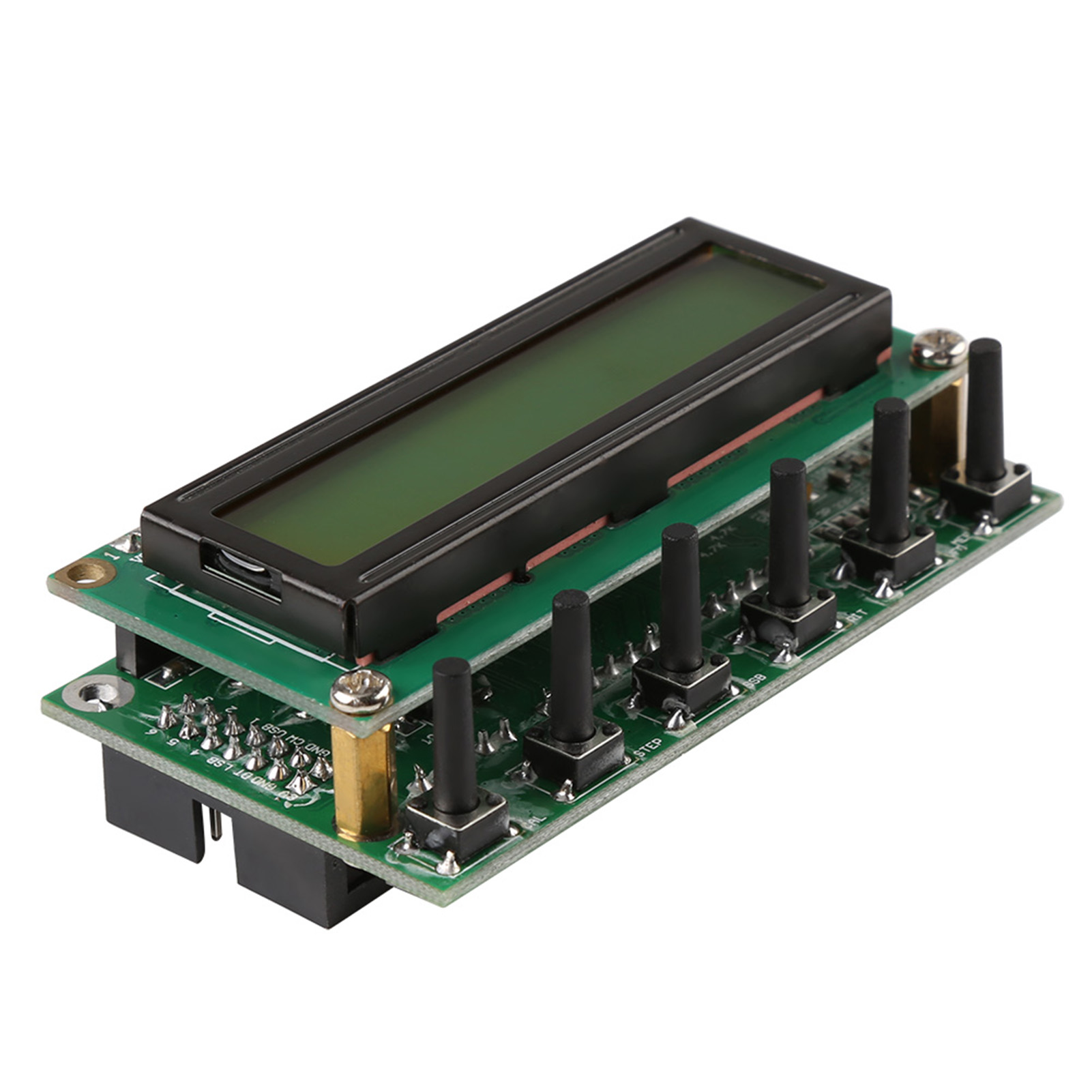

Ad9850 6-band-dds-signalgenerator 055mhz Digitales Kurzwellenradio

Willkommen in unserem Shop! Dieser DDS-Signalgenerator deckt einen Frequenzbereich von 0 bis 55 MHz ab und basiert auf dem AD9850-Chip. Er zeichnet sich durch einfache und intuitive Bedienung aus. Die Frequenz lässt sich stufenlos von 0 bis 55 MHz in 1-Hz-Schritten einstellen und ist somit ideal für diverse elektronische Anwendungen. Hauptmerkmale: - Integrierte Spannungsregelung über das Bauteil 78L05: Der empfohlene Eingangsstrom beträgt 200 mA, die ideale Eingangsspannung 8–9 V. Eine Spannung von 12 V sollte nur für kurzzeitige Tests verwendet werden, da dies zu einer Überhitzung der Platine führen kann. - Die Pins 5p/6p werden wie abgebildet mit dem Drehgeber verbunden, der mittlere Pin 7p dient dem Eingang der digitalen Matrix und Pin 14p (8V GND) liefert die 8-V-Spannungsversorgung von der Hauptplatine. Wenn die Stromversorgung vom Mainboard erfolgt, benötigt das DDS kein separates Netzteil. - Die Pins 1 bis 6 entsprechen sechs Frequenzbändern: (3,8, 7, 9, 14, 18 oder 21, 27 oder 29 MHz). - Es stehen drei Betriebsmodi zur Verfügung: ISB, USB und CW. - Das DT-Signal kommt vom Mainboard. Anschlussschnittstellen: - ENC: Encoder-Schalter - MEM: Speichermodus-Schalter - VFO: Umschaltung zwischen VFO A und VFO B oder umgekehrt - SSB: Betriebsmodus-Wechsel (zwischen USB, LSB, AM, CW usw.) - RIT: Feinabstimmung der Empfangsfrequenz - CAL: Funktionseinstellung - KB-1 und KB-2 haben einen gemeinsamen Pin, der jedoch nicht mit Masse (GND) verbunden ist. Bedienungsanleitung: 1. Drücken Sie CAL und schalten Sie das Gerät ein, um auf den Einstellungsbildschirm zuzugreifen. Lassen Sie CAL anschließend los. - A: 6XREFCLE AKTIVIEREN – Legt den Taktmodus des Chips mit Encoder-Einstellung fest. Stellen Sie für AD9851 Multiplikation mit 6 ein; für AD9850 Multiplikation mit 1. Drücken Sie kurz CAL, um mit Schritt B fortzufahren. - B: DDS-SYSTEM-CLK – Legt die Betriebsfrequenz des Chips fest. Stellen Sie den Wert mithilfe des Encoders entsprechend der STEP-Taste ein. Stellen Sie für AD9851 den multiplizierten Ausgang des Oszillators ein; für AD9850 den tatsächlichen Oszillatorausgang. Drücken Sie kurz CAL, um zu Schritt C zu gelangen. - C: MIN_RX_DDS_FREQ – Einstellung der minimalen Betriebsfrequenz. Verwenden Sie den Encoder zur Einstellung gemäß Schritt 1. Drücken Sie kurz CAL, um zu D zu gelangen. - D: MAX_RX_DDS_FREQ - Einstellung der maximalen Betriebsfrequenz (unter 60 MHz empfohlen). Verwenden Sie den Encoder zur Einstellung gemäß Schritt 1. Drücken Sie kurz CAL, um zu E zu gelangen. - E: SSB_OFFSET - Feineinstellung für den SSB-Modus. Verwenden Sie den Encoder zur Einstellung gemäß Schritt 1. Drücken Sie kurz CAL, um zu F zu gelangen. - F: CW_OFFSET - Feineinstellung für den CW-Modus. Verwenden Sie den Encoder zur Einstellung gemäß Schritt 1. Drücken Sie kurz CAL, um zu G zu wechseln. - G: OFFSET_FREQ - Einstellen der Offsetfrequenz (z. B. 9 MHz oder 10,7 MHz). Verwenden Sie den Encoder zur Einstellung gemäß Schritt 1. Drücken Sie kurz CAL, um zu H zu wechseln. - H: MULTIPLIZIEREN – Frequenzmultiplikator einstellen (muss auf 1 eingestellt sein). Drücken Sie kurz CAL, um zu I zu wechseln. - I: Auf dem Bildschirm wird „SPEICHERN“ angezeigt und die obigen Einstellungen werden automatisch gespeichert. Anschließend kehrt das Gerät zum Normalbetrieb zurück. Technische Daten: - Gewicht: 115 g - Abmessungen: ca. 8,2 x 4,5 cm (3,2 x 1,8 Zoll) Wichtige Hinweise: 1. Für DDS SYSTEM CLK: Sie können einen Frequenzmesser verwenden, um den Oszillator bei 30 MHz zu messen, den Wert mit 6 zu multiplizieren und das Ergebnis einzugeben. Wenn Sie einen AD9851 verwenden, stellen Sie ihn zunächst auf 180000000 ein. 2. Für OFFSET FREQ: Dieser Wert kann positiv oder negativ eingestellt werden. Drehen Sie den Encoder, um den Wert zu ändern, drücken Sie STEP und drehen Sie dann den Encoder, um den Schritt anzupassen. Die minimale Betriebsfrequenz plus die Offsetfrequenz muss größer als Null sein. Frequenzanzeige: - RX = MULTIPLY x (RX_DDS_FREQ + OFFSET_FREQ) - TX = MULTIPLY x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ) - Die im DDS programmierte Frequenz wird wie folgt berechnet: RX = ABS(RX_DDS_FREQ), TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ) Beispiele: 1. DDS-Ausgangsbereich 30–40 MHz: - MIN_RX_DDS_FREQ = 30 MHz, MAX_RX_DDS_FREQ = 40 MHz, OFFSET_FREQ = 100 MHz, RX-Anzeige: 130 MHz bis 140 MHz. - MIN_RX_DDS_FREQ = 30 MHz, MAX_RX_DDS_FREQ = 40 MHz, OFFSET_FREQ = -10 MHz, RX-Anzeige: 20 MHz bis 30 MHz. - MIN_RX_DDS_FREQ = -40 MHz, MAX_RX_DDS_FREQ = -30 MHz, OFFSET_FREQ = 60 MHz, RX-Anzeige: 30 MHz bis 20 MHz. 2. Einstellungen für FT180A mit DDS: - RPT AKTIVIEREN: NEIN, X6 RECLK: X6, DDS-SYSTEM-TAKT: 180 MHz, MAX. DDS-FREQUENZ: 65 MHz, MIN. RX-DDS-FREQUENZ: 10,701 MHz (Offsetfrequenz + RIT-Frequenz), MAX. RX-DDS-FREQUENZ: 60 MHz, TX-OFFSETFREQUENZ: 0, MAX. RIT-OFFSET: 1 kHz, OFFSETFREQUENZ: -10,700 MHz, MULTIPLIKATOR: 1. Lieferumfang: - 1 x DDS-Signalgenerator Hinweis: Bitte beachten Sie, dass neue und ältere Modelle dieses Produkts nach dem Zuf
