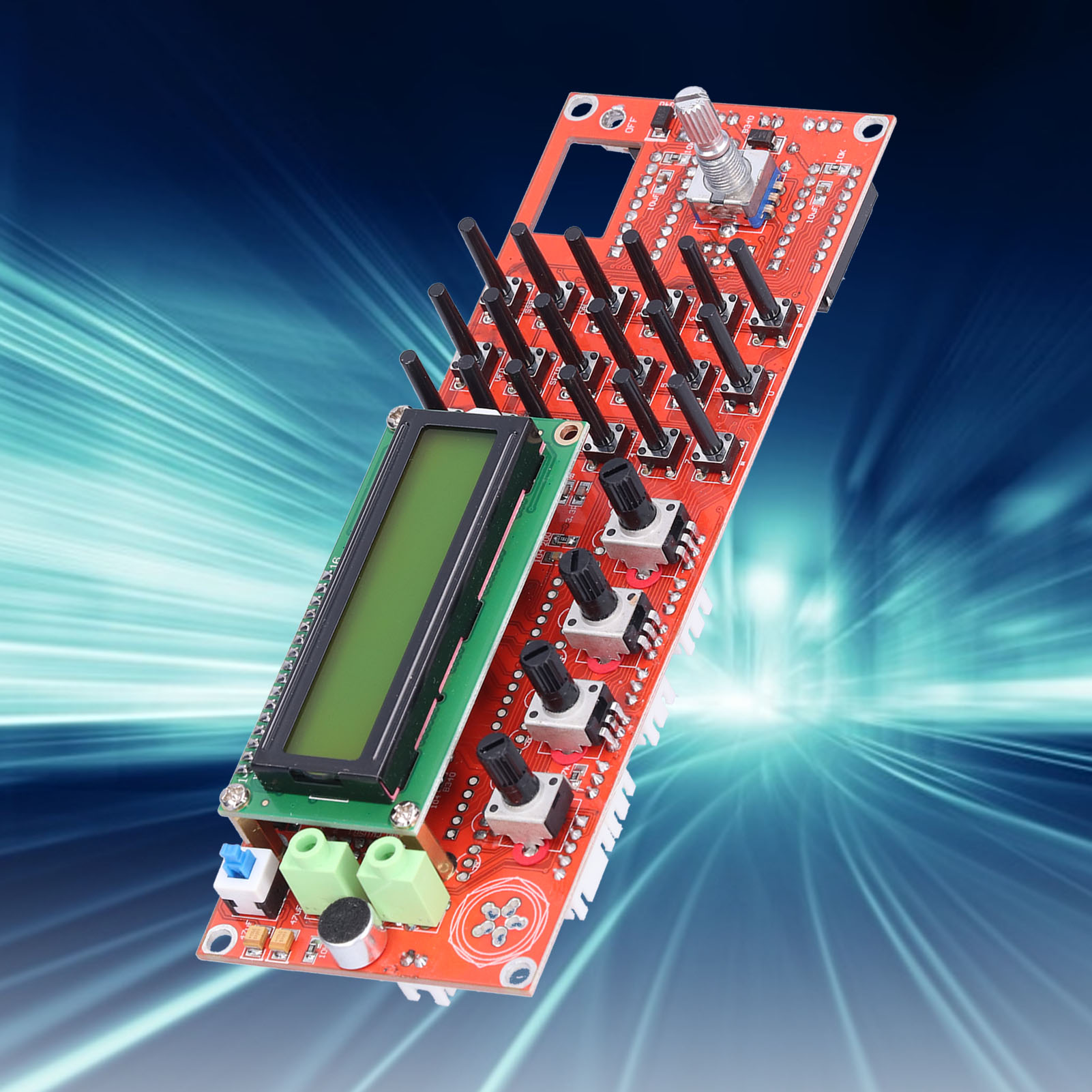

Ad9850-modul, Dds-signalgenerator, Kurzwellenradioband 055 Mhz

Willkommen in unserem Shop! Das Kurzwellen-DDS-Signalgeneratormodul AD985 ist aus verschleißfestem Leiterplattenmaterial gefertigt und daher besonders langlebig. Es ermöglicht die stufenlose Abstimmung von 0 bis 55 MHz in 1-Hz-Schritten und verfügt über einen direkten digitalen Frequenzeingang sowie ein Lautstärkepotentiometer. Ein integrierter Leistungsverstärker mit Verstärkungs- und AGC-Potentiometer ist ebenfalls vorhanden. Informationen werden über die LED-Anzeigen „S“ und „Stehende Welle“ angezeigt. Ein- und Ausgang sind für 12 V ausgelegt. **Lieferumfang:** - 1 x AD985 DDS-Signalgeneratormodul - 1 x Benutzerhandbuch **Technische Daten:** - Typ: Kurzwellen-DDS-Generatormodul - Material: Leiterplatte - Modell: AD985 - Tasten und Schnittstellen: - ENC: Encoder-Schalter - MEM: Speichermodus - VFO: Umschaltung zwischen VFO A und VFO B - SSB: Umschaltung des Betriebsmodus (USB, LSB, AM, CW usw.) - RIT: Feinabstimmung der Empfangsfrequenz - CAL: Abstimmungsfunktion - KB-1 und KB-2: Gemeinsamer Pin (nicht GND) - Schnittstellenfunktionen: - 12-V-Ein-/Ausgang - Eingang für Stehwellen-Testsignal - Manuelle Verstärkungseinstellung - Bandbreitenleistungseinstellung - Audio-Lautstärkeeinstellung - PTT CW zur Hauptplatine - Modus-/Bandsteuerung entsprechend dem Motherboard - DDS-Testnetzteil **Einstellungshinweise (CAL drücken, einschalten, Einstellungsmenü aufrufen, CAL loslassen):** - A. 6XREFCLE AKTIVIEREN: Chip-Taktmodus einstellen (AD9851: 6-fache Frequenz, AD9850: 1-fache Frequenz). CAL kurz drücken, um zu B zu wechseln. - B. DDS-SYSTEM-CLK: Betriebsfrequenz des Chips anpassen. Drehgeber und STEP-Taste verwenden. AD9851: 6-facher Oszillatorkanal; AD9850: Tatsächlicher Oszillatorausgang. CAL kurz drücken, um zu C zu wechseln. - C. MIN_RX_DDS_FREQ: Minimale Betriebsfrequenz. Drehgeber und STEP-Taste verwenden. CAL kurz drücken, um zu D zu wechseln. - D. MAX_RX_DDS_FREQ: Maximale Betriebsfrequenz (unter 60 MHz). Verwenden Sie den Encoder und die STEP-Taste. Drücken Sie kurz CAL, um zu E zu wechseln. - E. SSB_OFFSET: Feineinstellung des SSB-Modus. Verwenden Sie den Encoder und die STEP-Taste. Drücken Sie kurz CAL, um zu F zu wechseln. - F. CW_OFFSET: Feineinstellung des CW-Modus. Verwenden Sie den Encoder und die STEP-Taste. Drücken Sie kurz CAL, um zu G zu wechseln. - G. OFFSET_FREQ: Offsetfrequenz einstellen (z. B. 9 MHz oder 10,7 MHz). Verwenden Sie den Encoder und die STEP-Taste. Drücken Sie kurz CAL, um zu H zu wechseln. - H. MULTIPLIER: Multiplikator einstellen (muss 1 sein). Drücken Sie kurz CAL, um zu I zu wechseln. - I. "SAVE"-Anzeige: Einstellungen werden automatisch gespeichert und der normale Betrieb wird fortgesetzt.
