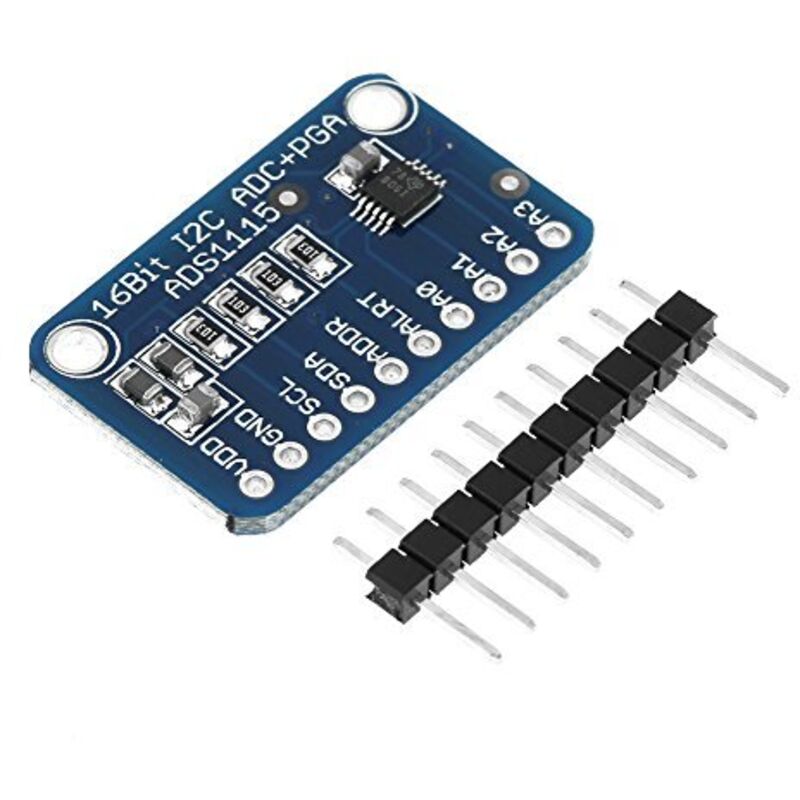

Ads1115 16-bit I2c Adc-entwicklung, Signalelemente, Signalwandlerplatine, Analog-digital-wandlermodul, Programmierbarer Verstärker

Allgemeine Beschreibung Das Analog-Digital-Wandlermodul ADS1115 ist ein ultrakompakter 16-Bit-I²C-Wandler, der für Anwendungen mit hohen Genauigkeitsanforderungen entwickelt wurde. Er kann mit vier unsymmetrischen oder zwei differenziellen Eingangskanälen betrieben werden. Dank seines programmierbaren Verstärkers (bis zu x16) verstärkt er schwache Signale über den gesamten Messbereich. Das Modul wird mit einer Versorgungsspannung von 2 V bis 5 V betrieben und kann ein breites Spektrum an Signalen messen. Dadurch eignet es sich hervorragend für Mikrocontroller ohne integrierten Analog-Digital-Wandler. Technische Daten: Auflösung: 16 Bit; Programmierbare Datenrate: 8 bis 860 SPS; Versorgungsspannung: 2,0 V bis 5,5 V; Stromaufnahme: 150 µA (Dauerstrom); Abmessungen: 2,8 cm x 1,8 cm; Gewicht: ca. 5 g Kompatibilität und Zubehör: Bis zu vier ADS1115-Module können an einen 2-Draht-I²C-Bus angeschlossen werden, was insgesamt 16 asymmetrische Eingänge ermöglicht. Die 7-Bit-I²C-Adresse ist per Jumper zwischen 0x48 und 0x4B wählbar. Installation: Verbinden Sie das Modul über die I²C-Schnittstelle mit einem Mikrocontroller. Konfigurieren Sie die I²C-Adresse nach Bedarf mit den Jumpern. Anwendung: Ideal für Anwendungen, die einen präzisen Analog-Digital-Wandler erfordern. Wird in Entwicklungsprojekten mit Mikrocontrollern eingesetzt. Weitere Informationen: Lieferumfang: 1 x Modul, 1 x Stiftleiste
