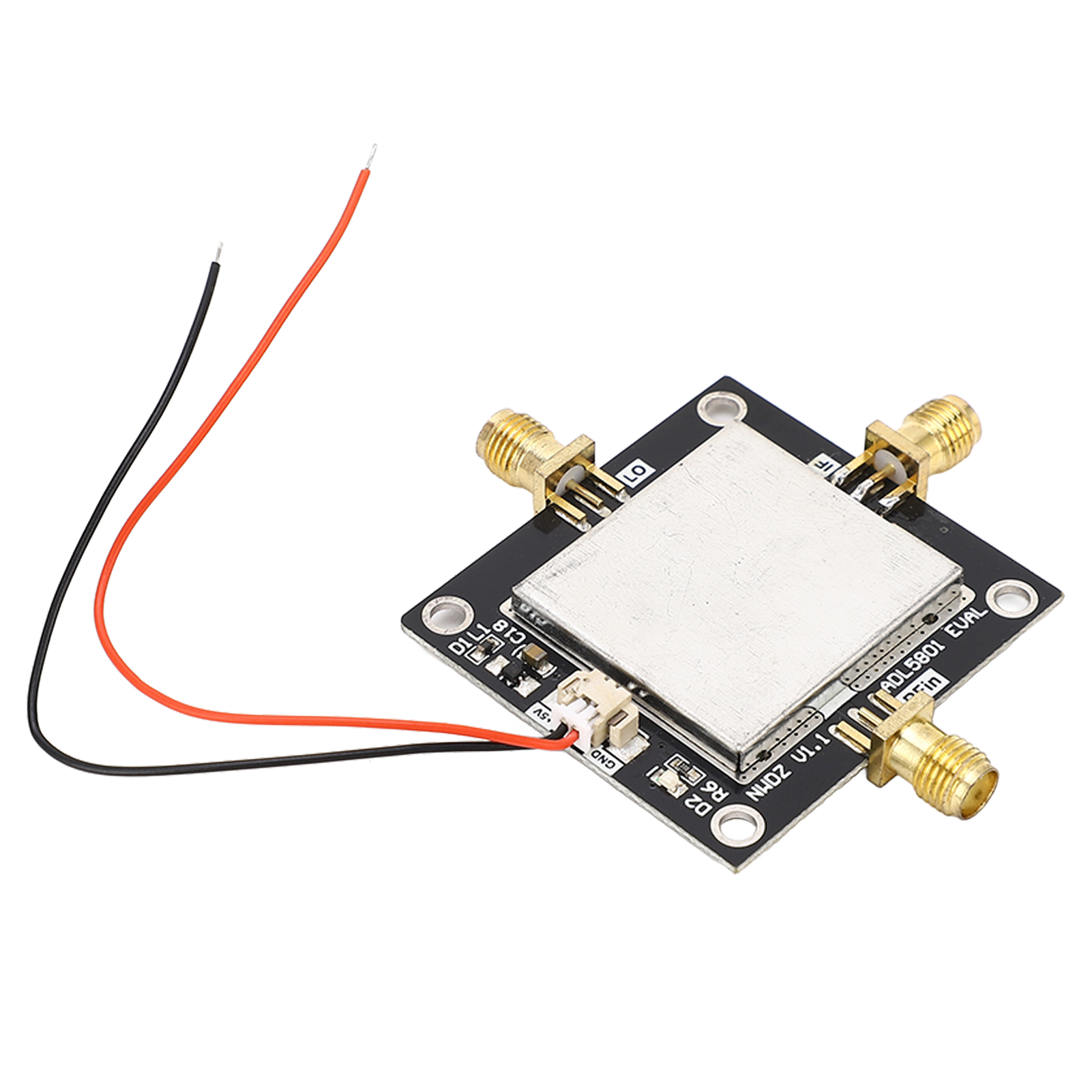

Aktiver Frequenzmischer (10 Mhz Bis 6 Ghz) Mit Bias-einstellfunktion, Linearisierungsarchitektur Und Doppelt Symmetrischem Mischer

1. Hauptanwendung: Der ADL5801 nutzt einen hochwertigen linearen, dual symmetrischen Aktivmischerkern und einen integrierten LO-Pufferverstärker für eine Frequenzumsetzung mit hohem Dynamikbereich von 10 MHz bis 6 GHz. 2. Linearisierungsarchitektur: Der Frequenzmischer profitiert von einer proprietären Linearisierungsarchitektur, die eine verbesserte IP3-Leistung bei hohen Eingangspegeln ermöglicht. Die hohe Eingangslinearität erlaubt den Einsatz des Bauteils in anspruchsvollen Mobilfunkanwendungen, bei denen Störsignale im Frequenzband die Dynamik beeinträchtigen können. 3. Bias-Einstellfunktion: Die Bias-Einstellfunktion ermöglicht die Optimierung von Eingangslinearität, SSB-Rauschzahl und Gleichstrom über einen einzigen Steuerpin. Ein optionaler Eingangsleistungsdetektor ermöglicht die adaptive Bias-Regelung. Diese adaptive Bias-Funktion gewährleistet auch bei starken Störsignalen eine optimale IP3-Leistung. Nach Entfernung des Störsignals wird der ADL5801 automatisch abgesenkt, um eine niedrige Rauschzahl und einen geringen Stromverbrauch zu erzielen. 4. FUNKTIONSDETAILS: Symmetrische aktive Mischeranordnungen gewährleisten eine hervorragende Leckage zwischen LO und HF sowie zwischen LO und ZF mit typischerweise weniger als −40 dBm. Der Zwischenfrequenzausgang ist für eine typische Spannungsverstärkung von 7,8 dB bei einer Last von 200 Ω ausgelegt. Dank des breiten Frequenzbereichs des Open-Collector-ZF-Ausgangs eignet sich der ADL5801 als Aufwärtsmischer für diverse Emissionsanwendungen. 5. HOCHWERTIGE VERARBEITUNG: Der ADL5801 wird im Premium-IC-Prozess für SiGe gefertigt. Das Bauteil ist in einem 4 mm × 4 mm großen LFCSP-Gehäuse untergebracht und kann in einem Temperaturbereich von −40 °C bis +85 °C betrieben werden. 6. Idealer Ersatz: Hervorragender Ersatz für alte und beschädigte Teile, hochwertige Verarbeitung, Liebe zum Detail, trägt zur Steigerung der Arbeitseffizienz bei! Artikeltyp: Aktives Mischermodul; Material: Leiterplatte; Stromversorgung: DC + 5 V bei 80 mA, Verpolungsschutz; Eingangsfrequenzbereich: 10 bis 6 GHz; Ausgangsfrequenzbereich: HF-ZF: LF 600 MHz; Eingangs- und Ausgangsimpedanz: 50 Ohm. Nur der Balun wird für den Ausgang verwendet, der TCM 63AX+ ist nicht für den Eingang verlötet. Eigenschaften: Breitband-Aufwärts- und Abwärtswandler, Leistungsverstärkung 1,8 dB, Breitband-HF-, LO- und ZF-Eingänge, Einseitenband-Rauschfaktor (NF) 9,75 dB, Eingangs-IP3: 28,5 dBm, Eingangs-P1dB: 13,3 dBm, typischer LO-Ansteuerpegel: 0 dBm, Einzelstromversorgung: 5 V, 130 mA, einstellbare Vorspannung für Niedrigstrombetrieb, Betriebstemperatur: -40 °C bis +85 °C, 1 x aktives Mischermodul
