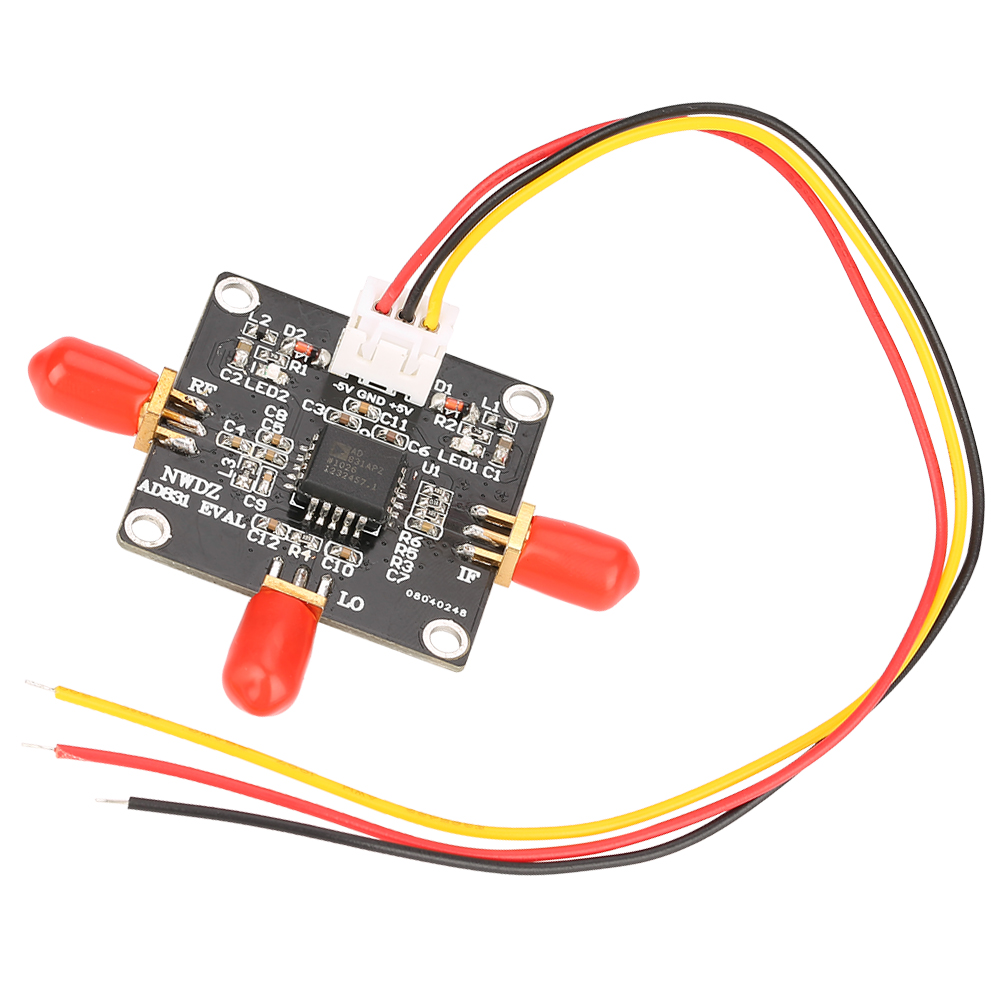

Aktives Hf-mischermodul Ad831: 500 Mhz Bandbreite, Hohe Linearität Und Geringe Verzerrung

1. Der AD831 bietet einen Intermodulations-Intercept-Punkt dritter Ordnung von +24 dBm und ermöglicht so eine Lokaloszillatorleistung (LO) von -10 dBm ohne leistungsstarke LO-Treiberschaltung. 2. Der Verzicht auf Abschirmung und Isolation verbessert die Systemleistung und senkt die Kosten im Vergleich zu einem passiven Mischer. 3. Dank der einfachen Handhabung mit nur einer Stromversorgung und DC-kondensatorisolierten HF-, ZF- und LO-Eingängen ist der Mischer benutzerfreundlich. 4. Die Betriebsfrequenz der HF- und LO-Eingänge kann bis zu 500 MHz betragen. 5. Der ZF-Ausgang ist ein unsymmetrischer Spannungsausgang. Der AD831 ist ein verzerrungsarmer Ein-Chip-Mischer mit großem Dynamikbereich, der sich für HF- und VHF-Empfänger (HF-ZF-Frequenz), DMR-Basisstationen (zweiter Mischer), DC-Basisband-Wandlung, Quadraturmodulation und -demodulation, Ultraschallbildgebung, Frequenzverschiebungsdetektion und vieles mehr eignet. Merkmale: Der AD831 bietet einen Intermodulations-Intercept-Punkt dritter Ordnung von +24 dBm und eine Lokaloszillator-Leistung (LO) von -10 dBm, ohne dass eine Hochleistungs-LO-Treiberschaltung erforderlich ist. Der Verzicht auf Abschirmung und Isolation verbessert die Systemleistung und senkt die Kosten im Vergleich zu einem passiven Mischer. Dieser Mischer mit seiner einzigen Stromversorgung und den HF-, ZF- und LO-Eingängen mit DC-Isolationskondensatoren ist einfach zu bedienen. Die Betriebsfrequenz der HF- und LO-Eingänge kann bis zu 500 MHz betragen. Der ZF-Ausgang ist ein unsymmetrischer Spannungsausgang mit einer Bandbreite von 250 MHz. Die Verstärkung ist über einen einfachen Widerstand zwischen den Pins OUT und FB einstellbar. Der Verstärker weist einen geringen DC-Offset auf und eignet sich daher für die DC-zu-Basisband-Frequenzumwandlung und die Quadraturamplituden-Demodulation. Bei optimaler Ausgangsimpedanz beträgt das SSB-Rauschmaß des Mischers 10,3 dB bei 70 MHz. Im Gegensatz zu passiven Mischern weist der AD831 keine Einfügungsdämpfung auf und benötigt weder ein externes Duplexgerät noch einen passiven Abschlusswiderstand. Technische Daten: Modell: AD831; HF-Eingang: 0,1–500 MHz; HF-Eingang: +10 dBm (1-dB-Kompressionspunkt); Lokaloszillator-Eingang: 0,1–500 MHz; Lokaloszillator-Eingang: -10 dBm; ZF-Ausgang: 0,1–200 MHz; Versorgungsspannung: ±5 V (Dual-Feed); Abmessungen: ca. 7 × 5,3 cm; Gewicht: ca. 12 g. Lieferumfang: 1 × Aktives Mischermodul.
