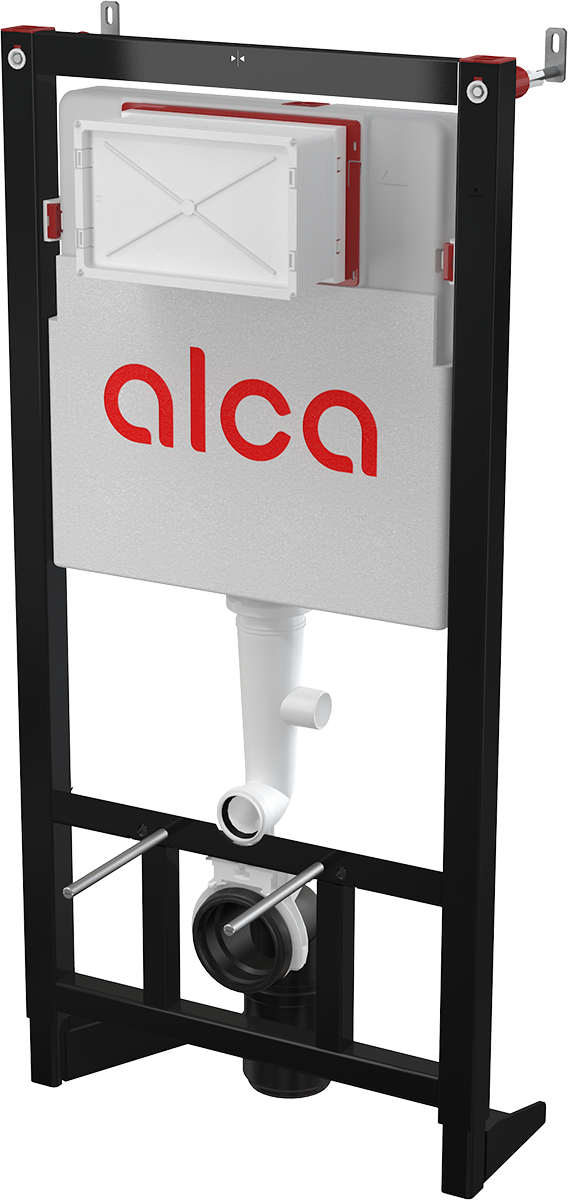

Alcadrain Am123/1120e Vorwandinstallationssystem Für Trockenbau (aus Gipskarton), Freistehend, Anschluss An Abwasser Dn 100

Anwendung Geeignet für hängende Toilette Für den Einbau von vorne zu tragende Wand oder in Gipskartonkonstruktionen Für Bodenstärke 0-200 mm Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm Eigenschaften Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm Sichtbare markierungen für Nivellierung und Mittellinie Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla Die Rahmenkonstruktion ermöglicht eine Verankerung in einer ausreichend tragfähigen Gipskartonkonstruktion oder vor einer tragenden Wand Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne keine zusätzliche Verankerung oder Befestigung. Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion Vorbereitung für Überganghalter DG1/2“ für Bidet-sitze und Duschen Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve Fernauslösung der Spülung und Sensor-Installation möglich Kompatibel mit allen Betätigungsplatten Alca Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen Wasserversorgung von hinten / oben Mitte / links / rechts Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen Einbautiefe von 20–95 mm einstellbar Material der tragenden Konstruktion: Metall - pulverbeschichtet Bautiefe 125 mm Die selbsttragende Rahmenkonstruktion ermöglicht eine Installation ohne direkte Wandverankerung, wenn die Füße bis zu 150 mm ausgezogen sind; bei Verlängerungen über 150 mm ist eine Verankerung an einer tragenden Wand erforderlich. Technische Daten Anschluss des Wassers vom hinten oder von oben durch Montageöffnungen G1/2 " Funktionsfähig bei Wasserdruck 0,05 – 1,6 MPa Empfohlener Wasserdruck 0,3 – 0,5 MPa Große Spülung 6 – 9 l Kleine Spülung 2,5 – 3,5 l Standard-Einstellung für große Spülung 6 l Standardeinstellung für kleine Spülung 3 l Hygienische Reserve 3 l Das Volumen des Wassers im Kasten 9 l Belastungsprüfung 400 kg Lieferumfang Spülkasten mit Füll- und Ablaufventil Selbsttragender Rahmen Gewinde 1/2" bei Wasseranschluss mit integriertem Eckventil Befestigungsmaterial für Bidet, Gewindestange M12 - 4 Stück, Unterlegscheiben - 2 Stück, Abdeckung - 2 Stück, Muttern - 2 Stück, Gewindeschutz - 2 Stück HT 90/90 Knie Abfall aus Polyethylen, PE-HD Abflussreduktion HT 90/100, PVC Zulaufdichtung, Auslass aus Polypropylen, Gumminippel Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück Set für das Einwerfen der WC-Tabletten
