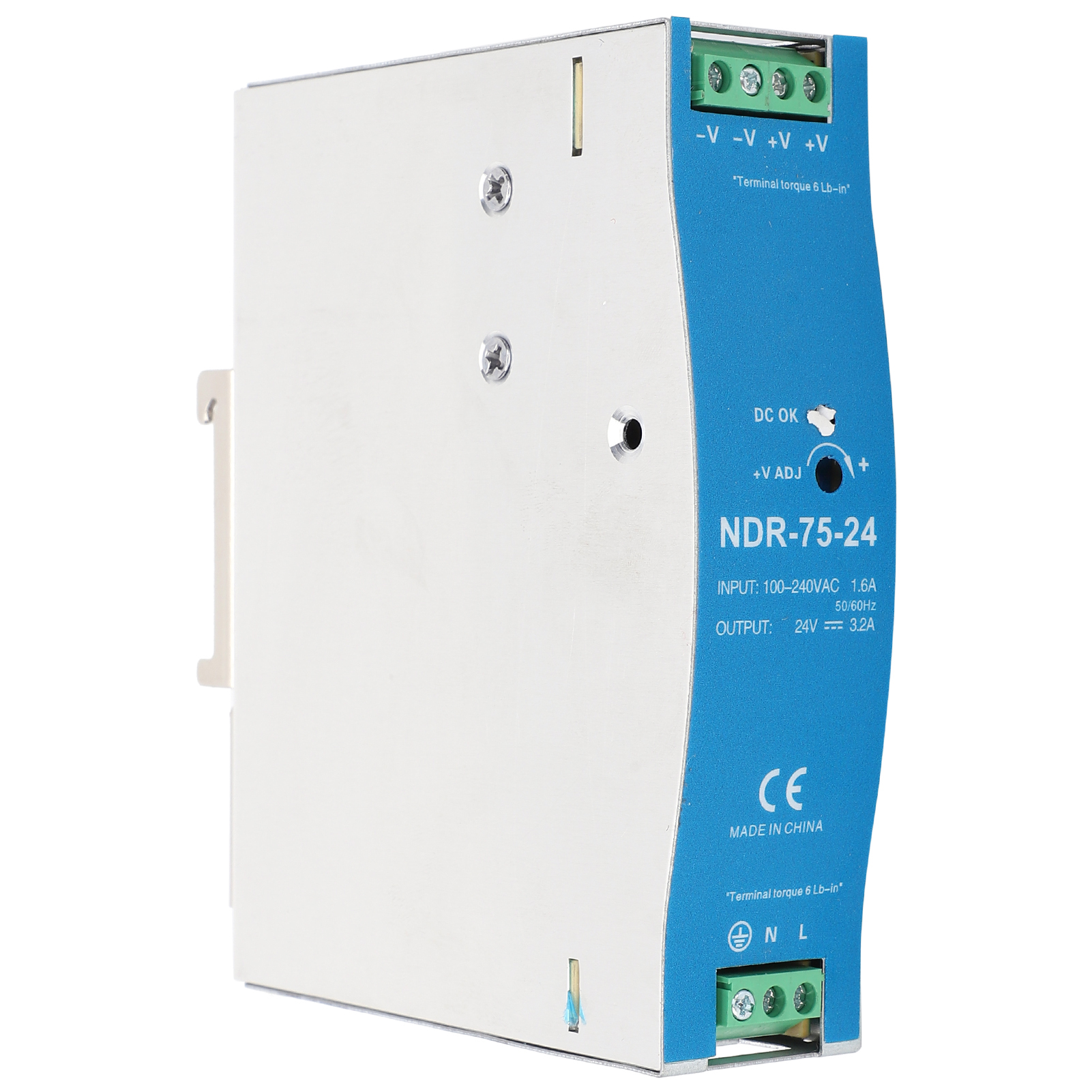

Alimentation À Découpage Berm Pour Automate Programmable Ndr-75-24, 75 W, 24 V, 3,2 A, Tension D'Entrée 100-240 V Ca

1. Ce produit est doté de fonctions anti-vibrations et anti-interférences, et son rendement est de 88 %. 2. L'alimentation est compatible avec une large plage de tension d'entrée CA (100-240 V CA). 3. Montage sur rail DIN (TS35/7,5 ou 15) : installation simple et rapide. 4. Protections contre les courts-circuits, les surcharges, les surtensions et la surchauffe. 5. Fabriqué en alliage d'aluminium de haute qualité, ce produit est durable et résistant aux chocs. Type d'article : Alimentation à découpage. Matériau : Alliage d'aluminium. Modèle : NDR-75-24. Plage de sortie CC : 24 V, 0-3,2 A. Précision de la tension de sortie : ±1 %. Ondulation et bruit : 150 mV. Rendement : 88 %. Tension d'entrée : 100-240 V CA. Protection contre les surcharges : Limitation du courant constant lorsque la puissance de sortie nominale est atteinte. 105 % à 130 %, avec récupération automatique une fois la charge revenue à la normale. Protection contre les surtensions : tension de sortie 12 V : 14 à 17 V, 24 V : 29 à 33 V, 48 V : 56 à 65 V à l’arrêt, au redémarrage et à la restauration. Protection contre la surchauffe : arrêt en cas de surchauffe, redémarrage automatique après refroidissement. Temps de démarrage et de maintien : 1 200 ms, 60 ms, 60 ms/115 V CA, 2 000 ms, 60 ms, 12 ms à pleine charge de 230 V CA. Caractéristiques d’isolation : entre l’entrée et la sortie : 3 kV CA, entre l’entrée et le boîtier : 2 kV CA, entre la sortie et le boîtier : 0,5 kV CA, 1 minute. Température de fonctionnement : -20 à +70 °C (voir la courbe de réduction de puissance de sortie). Résistance aux vibrations : 10 à 500 Hz, 2 G, 10 minutes/cycle. Contrôle des axes XYZ toutes les 60 minutes ; installation conforme à la norme IEC 60068-2-6. Certification de sécurité : conforme aux normes UL 508 et TÜV EN 60950-1. Normes de compatibilité électromagnétique : émissions : EN 55022 (CISPR 22), EN 61204-3, classe B ; harmoniques : EN 61000-3-2, -3. Normes de compatibilité électromagnétique : protection contre les interférences : EN 61000-4-2, 3, 4, 5, 6, 8, 11, EN V 55024, EN 61000-6-2 (EN 50082-2), EN 61204-3, classe A (norme pour l’industrie lourde). Temps moyen entre les pannes : ≥ 486 200 heures, MIL-HDBK-217F (25 °C). Câblage : entrée : 3 points ; sortie : 4 points (bornes DIN à vis). Numéro de châssis : 221B. Dimensions du produit : env. 102 x 125,2 x 32 mm / 4 x 4,9 x 1,3 po (L x H x P) Mode d'emploi : 1. Ce bloc d'alimentation est compatible avec les tensions d'alimentation suivantes : 110 V CA, 220 V CA et 380 V CA. Avant de le mettre sous tension, vérifiez que la tension d'alimentation et la tension d'entrée sont correctes et compatibles. 2. Ne branchez aucun appareil avant la première mise sous tension. Vérifiez d'abord que la tension de sortie du bloc d'alimentation est identique à celle de l'appareil connecté afin d'éviter tout dommage. 3. Avant d'utiliser le bloc d'alimentation, assurez-vous que le fil de terre est correctement connecté et repérez son emplacement sur le schéma. 4. Placez le bloc d'alimentation dans un endroit bien ventilé, permettant une dissipation thermique rapide, avant et après utilisation. 5. Le courant de sortie du bloc d'alimentation dépend de l'environnement. Elle est déterminée en fonction du courant nominal standard de l'alimentation secteur fournie par l'équipement ou de la valeur moyenne du courant mesurée par un multimètre. En cas de température ambiante élevée, de mauvaise ventilation ou de charge inductive excessive, une marge de courant supplémentaire de 20 à 30 % est nécessaire. 6. La puissance d'entrée de l'alimentation secteur est généralement déterminée par sa propre puissance d'entrée, qui elle-même détermine la puissance nominale de l'équipement alimenté. Toutefois, si la puissance nominale de l'équipement alimenté est inconnue, certaines approximations sont possibles : la puissance peut alors être calculée en multipliant le courant nominal par la tension nominale de l'équipement alimenté (courant x tension). Il est important de noter que lors du choix de l'alimentation, celle-ci doit être supérieure de 15 à 30 % à la puissance réelle et à la puissance de crête. 1 x Puissance à découpage
