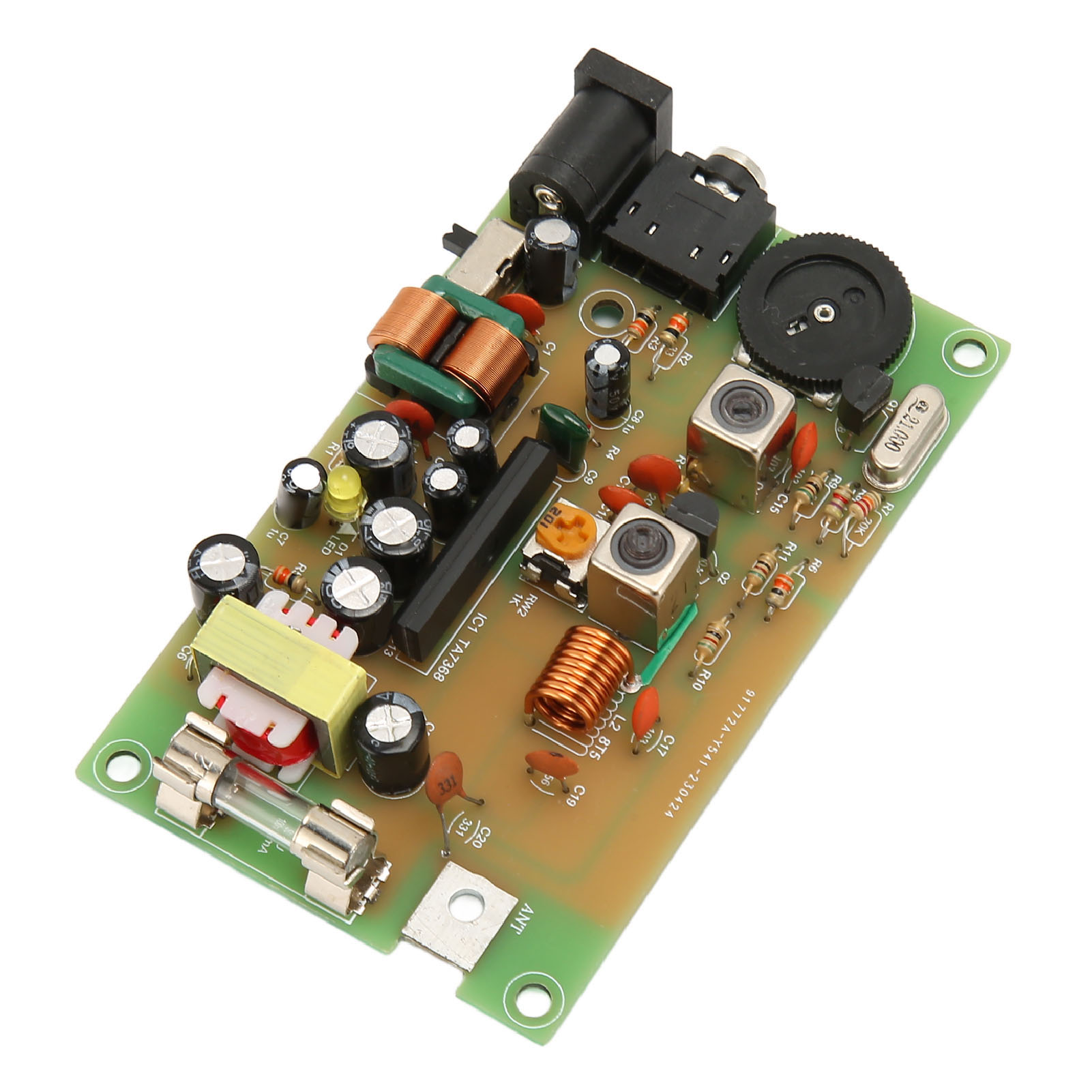

Am-radiosenderplatine, Kurzwellen, Geringer Stromverbrauch, Sw-radioverstärker-bausatz Für Den Selbstbau Von Hochschulrundfunkanlagen, Kurzwellen-schallverstärkungsbausatz Mit Geringem Stromverbrauch

1. Anwendung: Dies ist ein Kurzwellensender, der primär für Kurzwellenradioexperimente und -tests zum Verständnis des AM-Modulationsprinzips verwendet wird. 2. Aufbau: Er besteht im Wesentlichen aus einem Stromeingang, einem Signalverstärker, einem Signalmodulator, einem 21-MHz-Hochfrequenzoszillator, einem Klasse-C-Hochfrequenzverstärker und einem 21-MHz-Tiefpassfilter. 3. Stromeingang: Professionelle AM-Radiosenderplatine. Die Kondensatoren C1 bis C6 dienen der Filterung und Reduzierung von Restwelligkeit aufgrund von Netzstörungen. 4. Signalmodulation: Die Signalspannung wird durch die Sekundärinduktivität des Transformators B1 der Gleichspannung überlagert. Dadurch entsteht eine Modulationsspannung, die je nach Schallquelle variiert. 5. Hochfrequenzoszillator: 21-MHz-Hochfrequenzoszillator. Der Quarz Y1 im Schaltkreis befindet sich in Parallelresonanz und entspricht somit einer Induktivität. Produkttyp: AM-Radiosenderplatine. Material: Leiterplatte (PCB). Stromversorgung: 9 V, 2 A DC. Gesamtstrom: 50–80 mA; Frequenz: 21 MHz; Frequenzstabilisierung durch Quarz; Amplitude: 45 %; Hochfrequenzleistung: 100 mW; Modulation: Hochspannungstransformator-Modulation; Tonquelle: Externe Tonquelle (Handys, MP3-Player, Computer usw.); Reichweite: Über 10 m; Bauweise: Gelötet, keine Abstimmung; Zielgruppe: Radiobegeisterte, Studenten (für experimentelle Tests); Lieferumfang: 1 AM-Radiosenderplatine, 1 Schraubensatz, 1 Bedienungsanleitung, 1 Audiokabel, 1 Antenne
