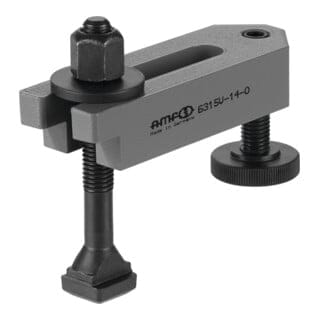

AMF Spanneisen 6315V abgesetzt mit Stützschraube Nut 18 mm

Einleitung Spanneisen abgesetzt. Eigenschaften • Mit verstellbarer Stützschraube • Ähnlich DIN 6315 B B1 x L: 18 x 160 mm • Spannschraube: M16 x 18 x 125 • A = 30 mm • B1 = 18 mm • B2 = 50 mm • D = M16 • E2 = 110 mm • H = 13 - 56 mm • L = 160 mm • LS = 55 mm. Maß H: Abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht
