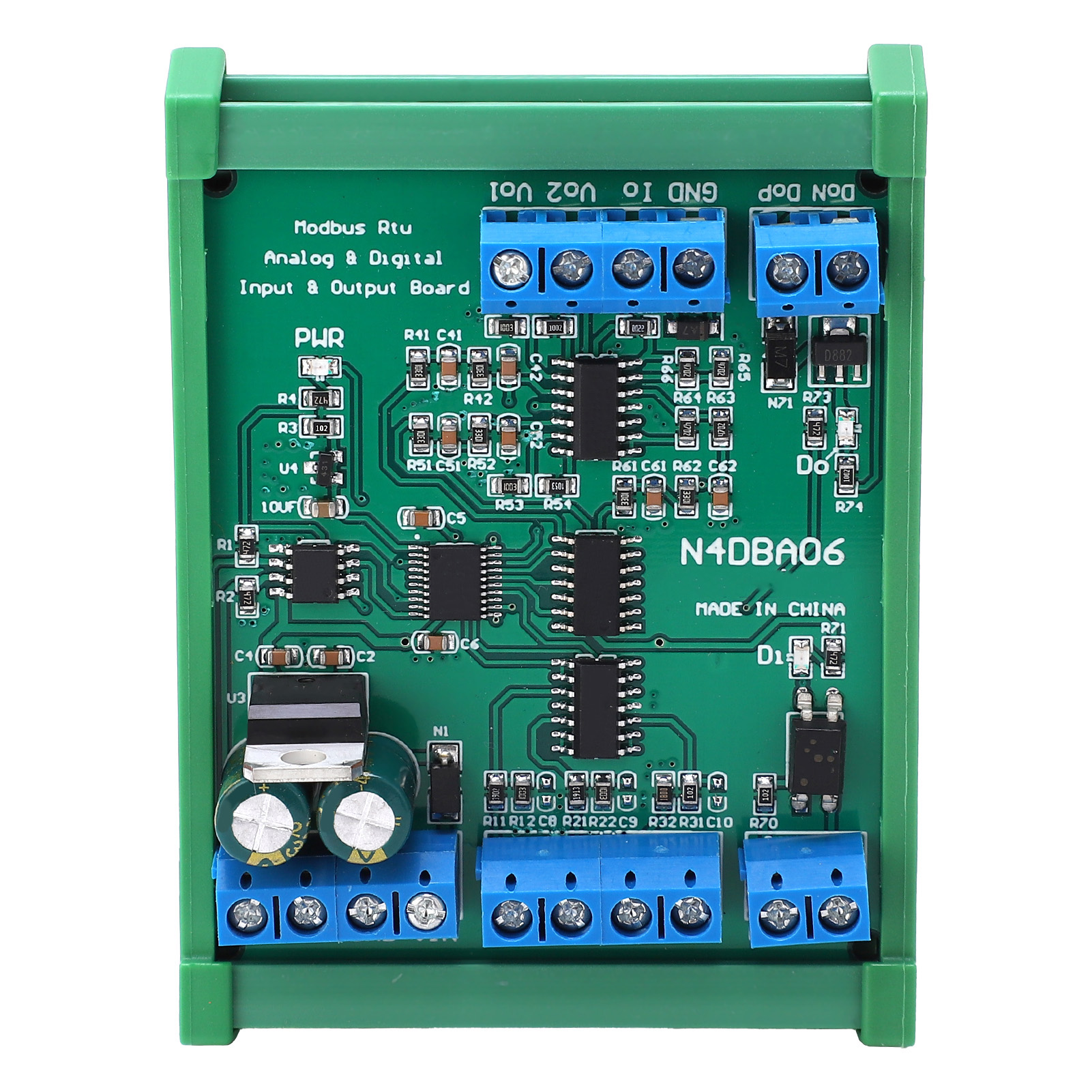

Analog-digital-ein-/ausgangsmodul Mit 8-kanal-rs485-dc12v-gehäuse N4dba06 14–34 Ma

1. Im Steuermodus unterstützt das Produkt bis zu 247 Geräte parallel für einen vereinfachten Betrieb. 2. Es verfügt über drei analoge Ausgangskanäle und einen Schaltausgang. Vo1 ist ein Spannungsausgang von 0,05 bis 5 V (≤ 20 mA), Vo2 ein Spannungsausgang von 0,1 bis 10 V (≤ 20 mA) und Io ein Stromausgang von 0,5 bis 20 mA. 3. Der DoP/DoN-Anschluss ist ein Schaltausgang mit einem maximalen Steuerstrom von 500 mA und ermöglicht die direkte Ansteuerung von Relais und Magnetventilen. 4. Es verfügt über drei analoge Eingangskanäle und einen Schalteingang. Vi1 ist ein Spannungseingang von 0–5 V, Vi2 ein Spannungseingang von 0–10 V und Ii ein Stromeingang von 0–20 mA. Der DiP/DiN-Anschluss ist ein optisch isolierter NPN/PNP-Schalteingang. Produkttyp: Analog-Digital-Wandler. Betriebsspannung: 12 V DC. Empfohlene Stromversorgung: 12–25 V (geringe Restwelligkeit). Betriebsstrom: 14–34 mA (abhängig vom Ausgangsstrom). 3 analoge Eingangskanäle, 1 Schalteingangskanal: Vi1 (Spannungseingang 0–5 V), Vi2 (Spannungseingang 0–10 V), Ii (Stromeingang 0–20 mA); DiP/DiN: Schalteingang (fotoelektrisch isolierte NPN/PNP-Transistoren). 3 analoge Ausgangskanäle, 1 Schaltausgangskanal: Vo1 (Spannungsausgang 0,05–5 V ≤ 20 mA), Vo2 (Spannungsausgang 0,1–10 V ≤ 20 mA), Io (Stromausgang 0,5–20 mA); DoP/DoN: Schaltausgang (maximaler Steuerstrom: 500 mA, kompatibel mit Relais und Magnetventilen). Spannungsauflösung: 0,01 V, Messgenauigkeit: 1 %. Stromauflösung: 0,01 mA, Messgenauigkeit: 1 %. Bei einem Fehler von über 1 % ist eine Kalibrierung möglich. Die Eingabe erfolgt neben der seriellen Schnittstelle des Computers auch über eine SPS. Im Steuerungsmodus können bis zu 247 Geräte parallel betrieben werden. Spezifikationen des DIN-Schienengehäuses: Modell: UM72; Farbe: Grün; Breite: 72 cm (geeignet für Leiterplatten der Breite UM72); Isolationsklasse: Flammwidrig VOO; Länge der Grundplatte: 60 cm (geeignet für 60 cm breite Leiterplatten); Montage: DIN 35- und C45-Schienen; Inhalt: 1 Modul.
