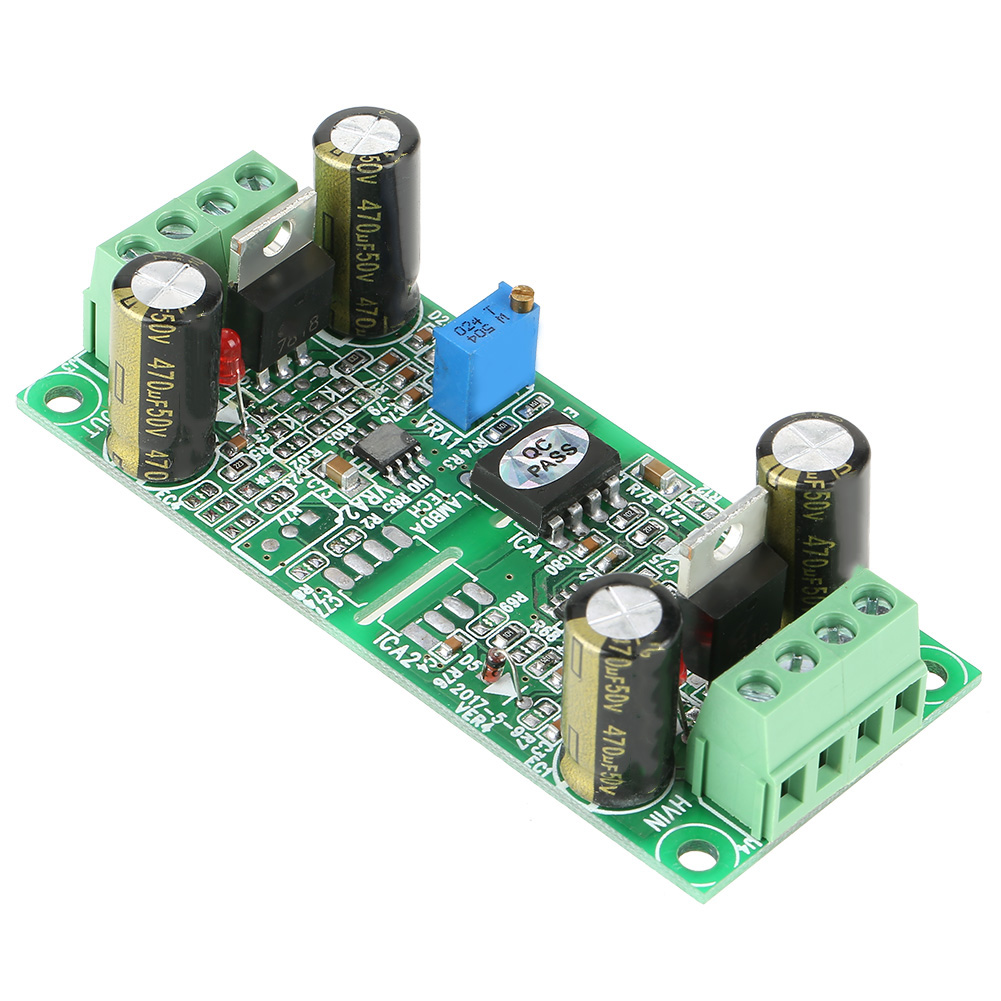

Analoges Isolationsmodul

Willkommen in unserem Shop! Dieses Isolationsmodul benötigt zwei vollständig unabhängige 12-32-V-Gleichstromnetzteile. Seine Hauptfunktion besteht darin, ein analoges Spannungssignal von 0-10 V als Eingang zu empfangen und nach der Isolation ein analoges Spannungssignal von 0-10 V als Ausgang bereitzustellen. Es dient der Isolation von Hochspannungssignalen oder Signalen mit starken Störungen (Spannung oder Strom) und deren Übertragung an eine speicherprogrammierbare Steuerung (SPS) oder einen Mikrocontroller (MCU). Dadurch wird der Steuerteil vom Regelteil getrennt, was Systemstabilität und Störfestigkeit gewährleistet. Für optimale Leistung wird empfohlen, dieses Modul zusammen mit der Steuerung in einem Metallgehäuse zu installieren und das Gehäuse zu erden. Mit dem integrierten Potentiometer lässt sich das Verhältnis der Ausgangsspannung anpassen. Die Ausgangsspannung kann feinjustiert und kalibriert werden. Sie ist normalerweise bereits werkseitig kalibriert. Technische Daten: - Modell: S-10V10V (Einkanal-Eingang) - Stromversorgung: 12–32 V DC - Eingang: 0–10 V analoges Spannungssignal - Ausgang: 0–10 V analoges Spannungssignal - Umwandlungsgenauigkeit: ±3 % - Umwandlungsgeschwindigkeit: ≥ 200 ms - Abmessungen: 8,5 x 3,5 x 2,8 cm (3,3 x 1,4 x 1,1 Zoll) - Gewicht: ca. 39 g Verdrahtung: 1) Eingangsspannungsanschlüsse: - HVIN: Pluspol des 12V-32V-Netzteil - HGND: Minuspol des 0V-Netzteils - AI1: Erster analoger Eingangskanal (0-10V) - AI2: Zweiter analoger Eingangskanal (0-10V) 2) Ausgangsspannungsanschlüsse: - VIN: Pluspol des 12-32V-Netzteils - GND: Minuspol des Netzteils - A1O: Erster analoger Ausgangskanal (0-10V) - A2O: Zweiter analoger Ausgangskanal (0-10V) Lieferumfang: - 1 x Isolationsmodul
