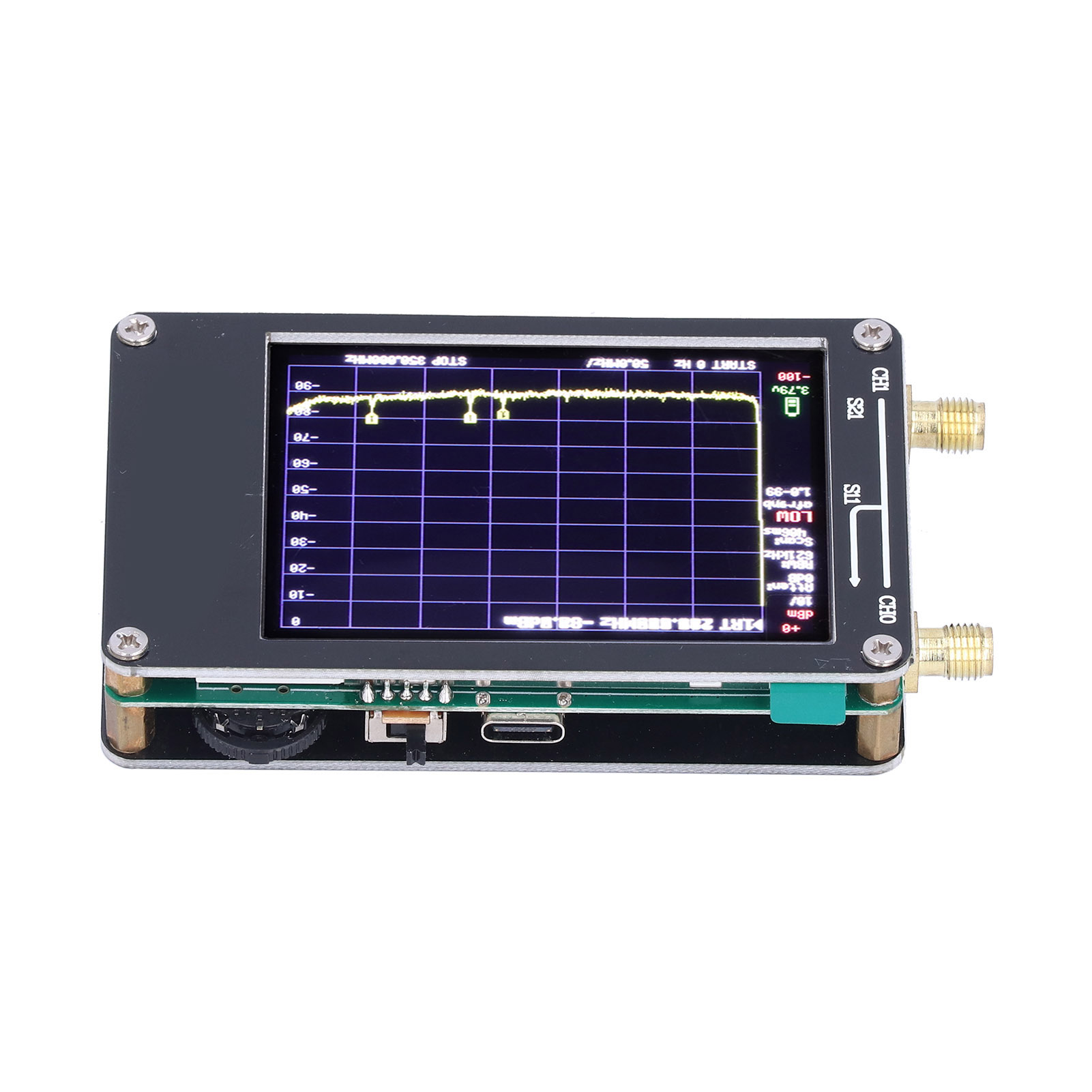

Analyseur De Spectre Portable De 2,8 Pouces Avec Écran Tactile (0,1–960 Mhz)

1. L'analyseur de spectre possède deux entrées : une entrée MF/HF/VHF de haute qualité (0,1 MHz – 350 MHz) et une entrée UHF de haute qualité (240 MHz – 960 MHz). 2. Le générateur de signaux d'étalonnage intégré permet un autotest automatique et un étalonnage en cas de faible signal d'entrée. Lorsqu'il n'est pas utilisé comme analyseur de spectre, il peut servir de générateur de signaux. La sortie sinusoïdale MF/HF/VHF est comprise entre 0,1 MHz et 350 MHz, et la sortie carrée UHF entre 240 MHz et 960 MHz. 3. L'analyseur de spectre permet de commuter le filtre passe-bande de résolution entre 2,6 kHz et 640 kHz. L'écran couleur affiche 290 points de balayage, couvrant toute la gamme de fréquences basses et hautes. 4. L'analyseur de spectre peut être connecté à un PC via USB pour être piloté par ordinateur. 5. Cet analyseur de spectre fonctionne sur batterie rechargeable, offrant une autonomie d'au moins 2 heures en utilisation portable. Type d'article : Analyseur de spectre Boîtier ABS : Env. 58,7 mm x 91,3 mm x 17,1 mm / 2,3 x 4 x 1 po (hors parties saillantes) Précision de fréquence : < 2 ppm Stabilité de fréquence : < 1 ppm Écran : Écran tactile résistif TFT 2,8 pouces (320 x 240) Interface USB : USB Type C Mode de communication : CDC (série) Alimentation : USB 5 V 150 mA, batterie intégrée 650 mAh, courant de charge maximal 300 mA, autonomie 2 heures (batterie intégrée fournie) Utilisation : Spécifications du mode d'entrée faible : Plage de fréquences d'entrée : 100 kHz - 350 MHz Pré-atténuateur : Atténuation d'entrée manuelle et automatique de 0 dB à 31 dB, par pas de 1 dB Niveau d'entrée maximal absolu : +10 dBm sans atténuation Niveau de dommage : +20 dBm Point d'interception d'entrée de la modulation du troisième ordre (IIP3) : +15 dBm À une atténuation de 0 dB, le point de compression à 1 dB est de +2 dBm. La résolution du détecteur de puissance est de 0,5 dB ± 1 dB. Le signal minimal détectable est de -102 dBm à une bande passante de résolution (RBW) de 30 kHz. Le bruit de phase à 100 kHz est de -90 dB/Hz et celui à 1 MHz est de -115 dB/Hz. Avec une bande passante de résolution de 30 kHz et une bande passante de 70 dB, la plage dynamique est exempte de signaux parasites. Les filtres de résolution de 3, 10, 30, 100, 300 et 600 kHz sont sélectionnables manuellement. L'un des 57 filtres de résolution est sélectionné automatiquement. La résolution affichée à l'écran est de 51, 101, 145 ou 290 points de mesure. Avec le filtre de résolution maximale, la vitesse de balayage dépasse 1 000 points par seconde. Optimisation automatique des points de balayage pour une couverture complète de la plage, quelle que soit la bande passante de résolution sélectionnée. L'option de suppression des signaux parasites permet de déterminer si certains signaux sont générés en interne ou présents dans le signal d'entrée. Spécifications du mode d'entrée haute fréquence : (Ce mode correspond à une réception à basse fréquence intermédiaire réalisée par le second récepteur, sans pré-image ni filtre anti-parasites). Plage de fréquences d'entrée : 240 MHz à 960 MHz. L'impédance d'entrée est liée à la fréquence et peut varier par rapport à 50 ohms. En l'absence de filtre passe-bande, les signaux d'entrée puissants hors de la plage 240 MHz – 960 MHz peuvent entraîner une distorsion du signal dans la bande. Niveau d'entrée maximal absolu sans atténuation : +10 dBm. Produit de modulation du troisième ordre (IIP3) avec un point d'interception à -5 dBm. Le point de compression à 1 dB est à -6 dBm sans atténuation. La résolution du détecteur de puissance est de 0,5 dB et la linéarité de fréquence est de ±1 dB. La précision absolue du niveau de puissance après étalonnage est de ± 1 dB. Utilisez le signal le plus faible perceptible avec une bande passante de résolution de -115 dBm à 30 kHz. La précision de la fréquence est égale à la bande passante de résolution sélectionnée. Avec une bande passante de résolution de 30 kHz et une atténuation de 50 dB, la plage dynamique est nulle. Les filtres de résolution de 3, 10, 30, 100, 300 et 600 kHz sont sélectionnables manuellement. L'un des 57 filtres de résolution est sélectionné automatiquement. Un atténuateur d'entrée optionnel, dépendant de la fréquence et réglable de 25 à 40 dB, est disponible. Après activation de l'atténuateur, l'erreur de niveau de puissance passe à ± 10 dB. La résolution d'affichage est de 51, 101, 145 ou 290 points de mesure. Avec le filtre de résolution maximale, la vitesse de balayage dépasse 1 000 points par seconde. L'optimisation automatique des points de balayage garantit la couverture de toute la plage de balayage, quelle que soit la bande passante de résolution sélectionnée. Spécifications du mode de sortie faible : Sortie sinusoïdale, les harmoniques sont inférieures à -40 dB de l’onde fondamentale. La plage de fréquences de sortie s'étend de 100 kHz à 350 MHz (pas de fréquence minimal de 312,5 Hz). Le niveau de sortie est réglable par paliers de 1 dB entre -76 d
