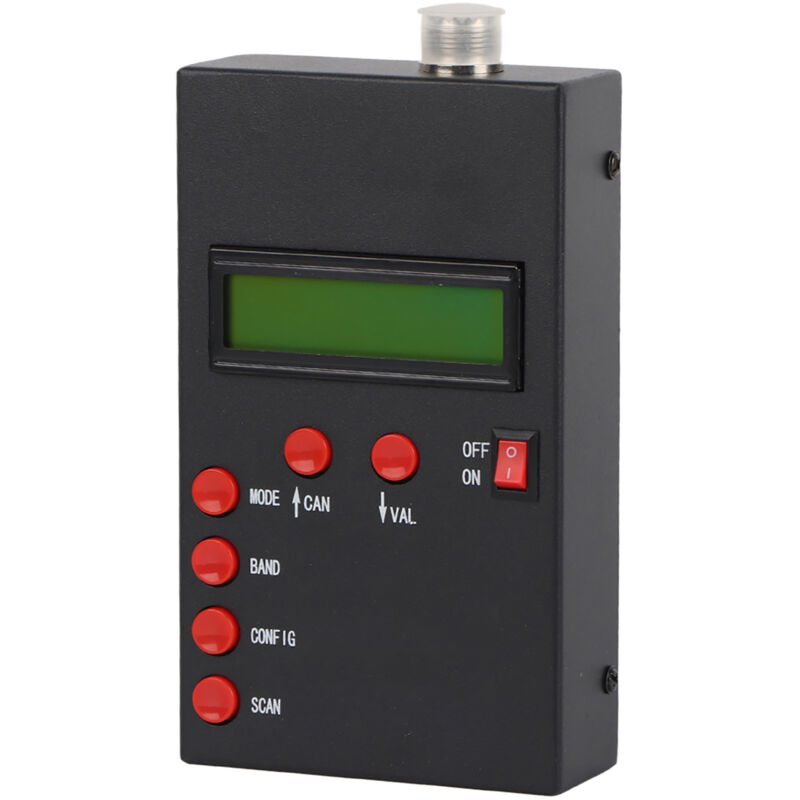

Antennenanalysator, 1-60 Mhz Hf Ant Swr Antennenanalysator Stehwellenmessgerät Für Amateurfunk, Impedanz- Und Kapazitätsmessung

Description générale Il s'agit d'un analyseur SWR conçu pour les amateurs de radio jambon. Cet appareil permet de mesurer divers paramètres électriques de l'antenne, tels que le SWR, l'impédance (résistance + réactance), la capacité, l'inductance, l'impédance du point d'alimentation et la perte de sol. Avec ses 5 boutons de commande, vous pouvez facilement sélectionner le mode de fonctionnement, la bande et accéder à des fonctions étendues. Spécifications techniques Plage de fréquence : 1 à 60 MHz Impédance de la source : 50 ohms Stabilité : +/- 100 ppm Pureté : harmoniques vers le bas > TBD dB au-delà de 60 MHz Plage de mesure utilisable SWR : 1,0 à 9,99 Impédance mesurable : environ 5 à 2000 ohms Sortie RF : réglable 2,0 volts pp (typ) Alimentation : externe 12 à 14 V CC, 500 mA Dimensions : 150 x 90 x 40 mm Compatibilité et accessoires Connecteurs : RF USB - prise mini-B Alimentation externe : prise jack 2,1 mm (broche centralepositivo) Installazione Collegare l'alimentatore esterno da 12 a 14 V CC, 500 mA tramite il jack da 2,1 mm Utilizzo Modalità: selezionare la modalità operativa, impedenza (predefinita), impedenza complessa, capacità e induttanza Banda: scegliere tra le bande disponibili, da 160 m a 6 m Configurazione: accesso al menu per configurazioni e funzioni estese, collegamento PC, regolazione della dimensione del passo, regolazione del timeout, calibrazione e aggiornamento del software SCAN: avvia una scansione della frequenza della banda selezionata CAN (su): aumenta la frequenza VAL (giù): diminuisce la frequenza Altre informazioni Contenuto della confezione: 1 analizzatore (alimentatore non incluso) Design: elegante custodia nera per proteggere l'analizzatore da danni esterni
