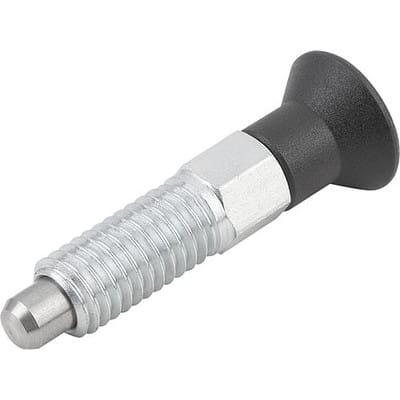

ARRETIERBOLZEN GR.2, FORM:A SA:FEINGEWINDE

Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Werkstoff: Stahlausführung: Gewindehülse 1.0715. Arretierstift 1.4305. Edelstahlausführung: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau RAL 7021. Ausführung: Stahlausführung: Arretierstift nicht gehärtet. Gewindehülse blau passiviert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet. Stahlteile blank. Hinweis: Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, ist die Form C bzw. Form D zu verwenden. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen. Anzieh- drehmoment max. Nm: 20 Ausführung 1: ohne Rastnut Ausführung 2: Eco D1=Gewinde: M12x1,5 D2: 25 D=Bolzendurchmesser: 6 F x 30°: 1,8 Federkraft Anfang F1 ca. N: 8 Federkraft Ende F2 ca. N: 15 Hub S: 6 Kontermutter: ohne Kontermutter L1: 20 L2: 8 L3: 17 L=Länge: 51,7 RoHS: true SW1: 12 UNSPSC Code: 31162800
