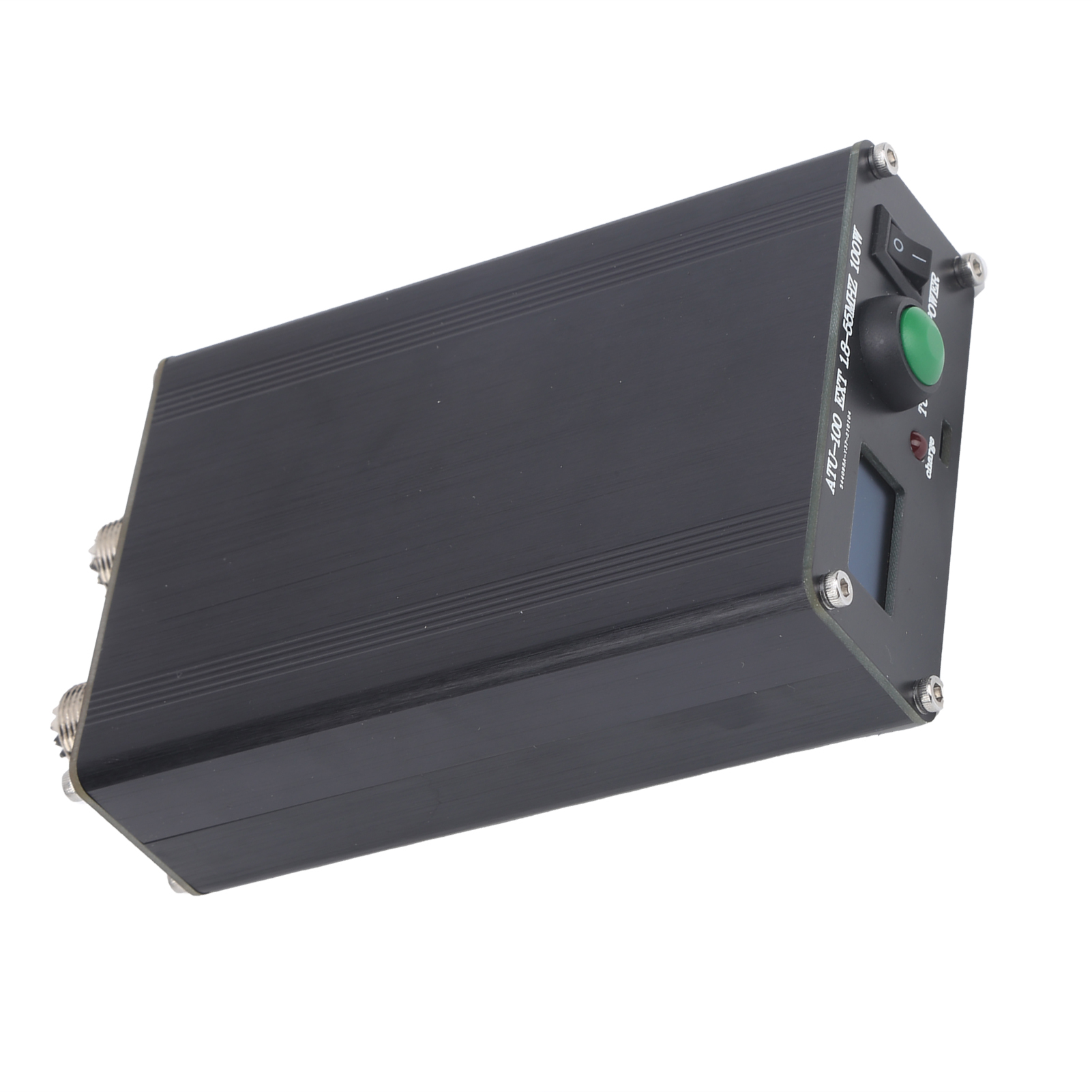

Atu‑100 1,8‑55mhz Automatischer Antennentuner Für Oled 0,96-zoll-bildschirmgehäuse-zubehör

1. Automatischer Tuner, unterstützt Fehlerkorrektur und kontinuierliche Datenübertragung zum Bildschirm. 2. 0,96-Zoll-OLED-Display, Timer-Anzeige deaktiviert alle Relais. Die neue Zelle 35-01 aktiviert die Reforting-Funktion. 3. Konfigurierbarer Display-Timer: Zelle 32. Kann in QRP-Konfigurationen verwendet werden, bei denen der Energieverbrauch eine wichtige Rolle spielt. 4. Die Wartezeit für den Neustart des Bildschirms wurde auf 2 Sekunden erhöht, was für OLED-Displays mit Strings am RESET-Pin erforderlich ist. 5. Automatischer Antennentuner mit Gehäuse, einfach zu installieren und zu entfernen, stabile Leistung, Langzeitnutzung. Artikeltyp: Automatischer Antennentuner. Material: Legierung. Modell: ATU-100. Display: 0,96 Zoll OLED. Hauptmerkmale: Arbeitsfrequenz: 1,8–55 MHz. Stromversorgung: 3,6-V-Lithium-Akku 1350 mAh (eingebaut). USB-Ladestrom: 1 A. Maximale Arbeitsleistung: 100 W. Maximale Messleistung: 150 W. 1 W: Mindestleistung muss eingestellt werden. Kleinste Messleistung: 0,1 W. Messvorgang und Leistung bis 10 W: 0,1-W-Schritte. Leistungssteigerung über 10 W: 1-W-Schritte. Messgenauigkeit: 10 %. Maximale Induktivität: 8,4 μH. Minimale Installationsinduktivität: 0,05 μH. Maximale installierte Kapazität: 1870 pF. Minimale Installationskapazität des Kondensators: 10 pF. Anwendung: 1. Verbinden Sie Radio, Antennentuner und Antenne. 2. Stellen Sie bei der ersten Inbetriebnahme die Ausgangsleistung des Radios oder Verstärkers auf 20–30 W ein. Achtung: Zu hohe Leistung kann den Antennentuner beschädigen. 3. Stellen Sie den Radiomodus auf FM ein. 4. Wählen Sie das gewünschte Frequenzband. Verwenden Sie im FM-Modus eine Leistung von 20–30 W. Drücken Sie die PPT-Taste am Radio und beobachten Sie die Anzeige von PWR und SWR am Antennentuner. 5. Verwendung der TUNE-Taste am Antennentuner: Kurzes Drücken (weniger als 1 Sekunde) setzt den Tuner zurück, langes Drücken (mehr als 1 Sekunde) startet die Justierung. 6. Wenn die SWR-Anzeige des Antennentuners im Sendemodus größer als 2,0 ist, ist die Antenne verstimmt. Verwenden Sie einen Antennentuner. Halten Sie die TUNE-Taste am Antennentuner gedrückt, um die Antenne abzustimmen und den SWR-Wert zu beobachten. Wenn das Stehwellenverhältnis (SWR) nach der Abstimmung über 3,0 liegt, ist die Antenne verstimmt. Es wird dringend davon abgeraten, eine Leistung über 30 W zu verwenden. Die Sendeleistung sollte unter 30 W liegen. Nach erfolgreicher Abstimmung und einem SWR-Wert unter 2,0 kann die maximale Sendeleistung von 100 W genutzt werden. Lieferumfang: 1 x Automatischer Antennentuner, 1 x Bedienungsanleitung
