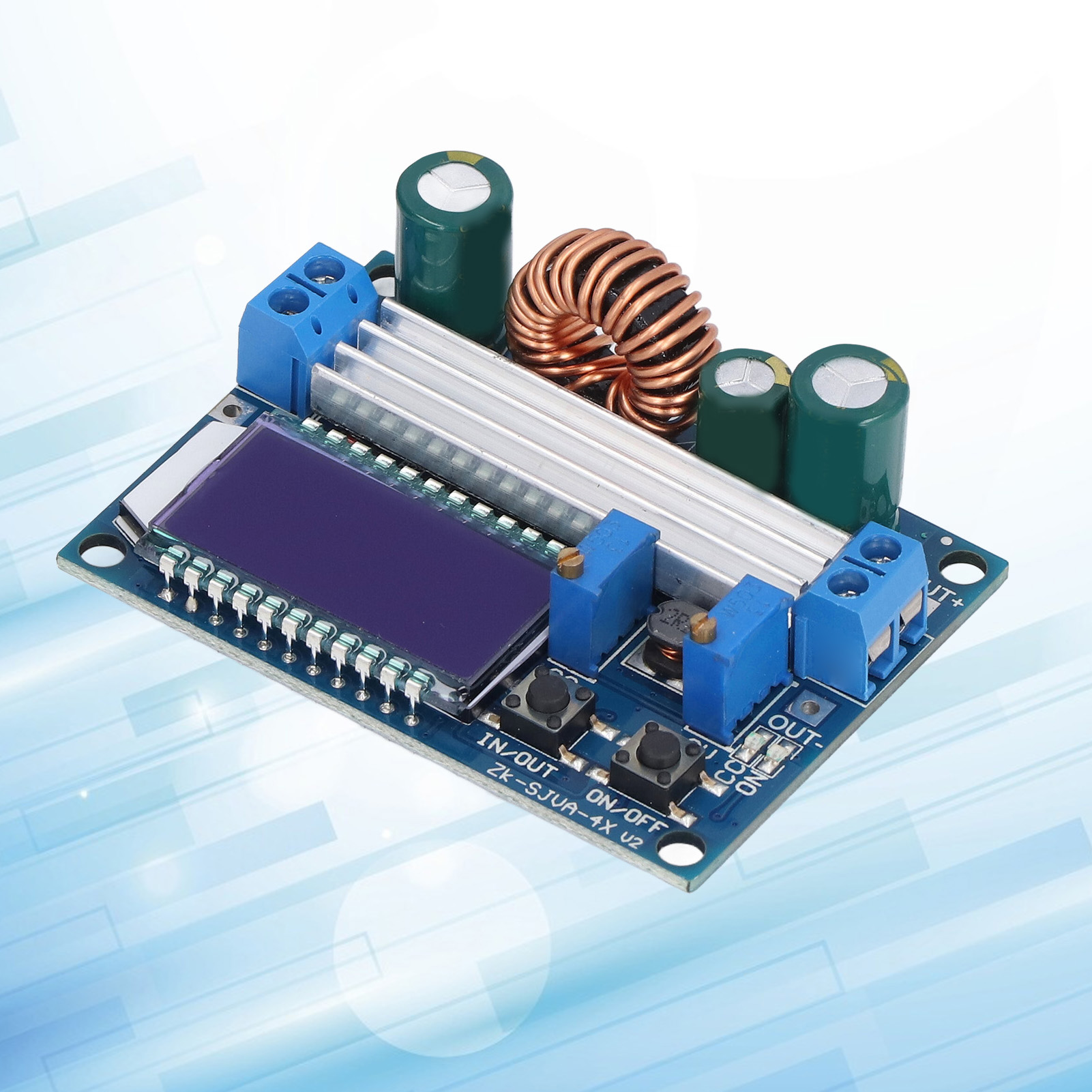

Aufwärts-/abwärtswandlermodul Mit Konstanter Spannung Und Konstantem Strom, Lcd-digitalanzeige, Voltmeter, Amperemeter, Einstellbarer Abwärtsspannung Und Aufwärtsspannung.

Willkommen in unserem Shop! Dieses Boost-Buck-Wandlermodul ist ein vielseitiges Gerät, das Ihre Anforderungen an die Stromversorgung erfüllt. Hier finden Sie detaillierte Informationen zu seiner Funktionsweise und seinen Funktionen. **Technische Daten:** - Eingangsspannung: 5,5–30 V (bei 5 V können Spannungs- und Strommessungen ungenau sein; unter 4,7 V wird der Unterspannungsschutz aktiviert) - Ausgangsspannung: 0,5–30 V - Ausgangsstrom: Kann stabil mit 3 A Dauerstrom betrieben werden, bis zu 4 A mit verbesserter Wärmeableitung und maximal 8 A mit Zwangslüftung (5 A werden für den Dauerbetrieb empfohlen) - Ausgangsleistung: 35 W mit natürlicher Wärmeableitung, 50 W mit verbesserter Wärmeableitung - Spannungsanzeigeauflösung: 0,05 V - Stromanzeigeauflösung: 0,005 A - Umwandlungseffizienz: ca. 88 % - Sanftanlauf: Ja (kann beim Start mit hoher Last fehlschlagen) - Verpolungsschutz am Eingang: Ja - Rückstromschutz am Ausgang: Ja - Kurzschlussschutz: Ja - Betriebsfrequenz: 180 kHz - Produktgröße: ca. 66 x 48 x 21 mm (L x B x H) - Durchmesser der Befestigungsbohrung: ca. 4 mm **Lieferumfang:** - 1 x Boost-Buck-Modul - 1 x Kühlkörper **Funktionen:** - IN/OUT- und ON/OFF-Tasten: IN/OUT schaltet die Anzeige zwischen Eingangs- und Ausgangsspannung um; ein langer Druck schaltet zwischen der Anzeige von Ausgangsstrom und Ausgangsleistung um. Der EIN/AUS-Schalter steuert, ob der Ausgang ein- oder ausgeschaltet ist; ein langer Druck legt den Standardausgangszustand für das nächste Einschalten fest. - CC-Potentiometer: Stromeinstellung. Im Uhrzeigersinn drehen, um den eingestellten Strom zu erhöhen. Wenn der Laststrom den eingestellten Wert erreicht, wechselt das Modul in den Konstantstrommodus (rote Anzeige leuchtet). - CV-Potentiometer: Spannungseinstellung. Im Uhrzeigersinn drehen, um die Ausgangsspannung zu erhöhen. - EIN-Anzeige: Leuchtet auf, wenn am Ausgang Spannung anliegt, ansonsten aus. - Das Potentiometer ist werkseitig auf seinen Maximalwert eingestellt; Drehen Sie es während des Gebrauchs mehr als 5 Mal gegen den Uhrzeigersinn. **Komponentenbeschreibung:** - **Induktionsspule**: Begrenzt Wechselstrom und kann Hochpass- oder Tiefpassfilter, Phasenschieber und Resonanzkreise mit Widerständen oder Kondensatoren bilden. - **Glasfaserplatte**: Verwendet eine 1,6 mm dicke, doppellagige, hochdichte Glasfaser-Leiterplatte, die sich auch nach längerem Gebrauch nicht ablöst oder aufquillt. - **Sicherer Betrieb**: Ausgestattet mit einem Kühlkörper aus Aluminiumlegierung und einer Verpolungsschutzdiode, um einen sicheren Betrieb zu gewährleisten und das Risiko eines Produktausfalls zu reduzieren. **Bedienungsanleitung:** 1. **Verwendung als Standard-Boost-Buck-Modul mit Überstromschutz:** - Stellen Sie mit dem CV-Potentiometer die gewünschte Ausgangsspannung ein. - Messen Sie den Kurzschlussstrom am Ausgang mit einem Multimeter (10-A-Bereich) und stellen Sie mit dem CC-Potentiometer den Wert für den Überstromschutz ein (z. B. 2 A). - Hinweis: Nach dem Anschließen der Last kann es aufgrund des Abtastwiderstands zu einem Spannungsabfall von 0 bis 0,2 V kommen. 2. **Verwendung als Batterieladegerät:** - Ermitteln Sie die Erhaltungsspannung und den Ladestrom der Batterie (Beispiel: 3,7 V/2200 mAh Lithium-Batterie, Erhaltungsspannung 4,2 V, Strom 2200 mA). - Messen Sie im Leerlauf die Ausgangsspannung und stellen Sie mit dem CV-Potentiometer die Erhaltungsspannung ein. - Messen Sie den Kurzschlussstrom am Ausgang und stellen Sie mit dem CC-Potentiometer den Ladestrom ein. - Schließen Sie die Batterie zum Laden an. 3. **Verwendung als Konstantstromtreiber für Hochleistungs-LEDs:** - Bestimmen Sie den Betriebsstrom und die maximale Betriebsspannung der LED. - Messen Sie im Leerlauf die Ausgangsspannung und stellen Sie das CV-Potentiometer so ein, dass die maximale LED-Spannung erreicht wird. - Messen Sie den Kurzschlussstrom am Ausgang und stellen Sie den Betriebsstrom der LED mit dem CC-Potentiometer ein. - Schließen Sie die LED zum Testen an.
