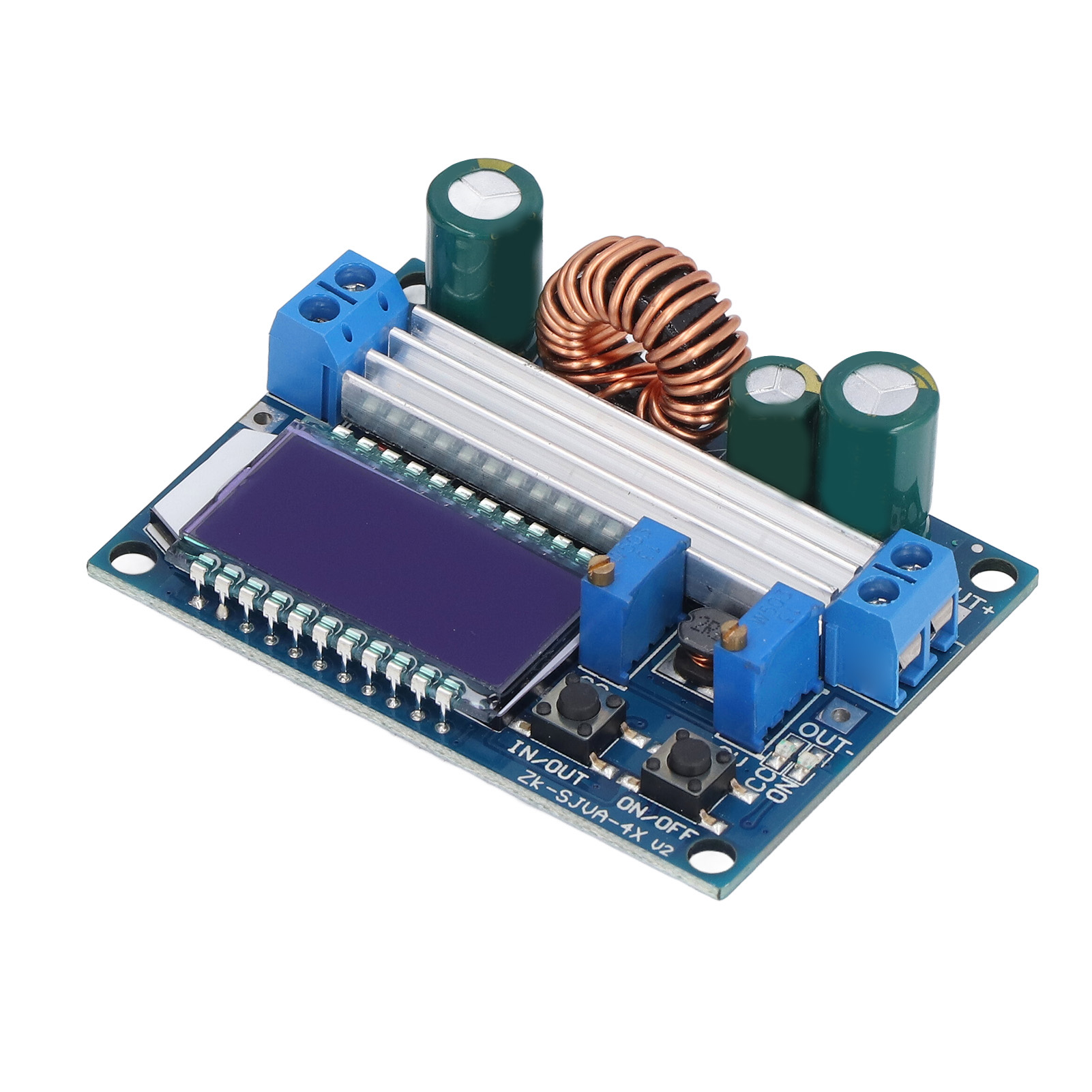

Aufwärts-/abwärtswandlermodul Mit Lcd-anzeige, Einstellbarer Spannungsregler 5,5–30 V Auf 0,5–30 V

1. [AUSGANGSTROM] Der maximale Ausgangsstrom beträgt 8 A. Lüfterkühlung ist erforderlich. Es wird empfohlen, im Dauerbetrieb 5 A nicht zu überschreiten. 2. [POTENTIOMETER] Das Potentiometer ist werkseitig auf Maximalwert voreingestellt. Es muss im Betrieb mindestens 5 Umdrehungen gegen den Uhrzeigersinn gedreht werden. 3. [INDUKTIONSSPULE] Die Induktionsspule begrenzt den Wechselstrom und kann als Hochpass- oder Tiefpassfilter, Phasenschieber oder Resonanzkreis mit Widerständen oder Kondensatoren verwendet werden. 4. [GLASFASERPLATTE] Die Leiterplatte besteht aus 1,6 mm dickem, hochdichtem Glasfaserverbundwerkstoff und verzieht sich auch nach längerem Gebrauch nicht an den Rändern. 5. [SICHERER BETRIEB] Ausgestattet mit einem Kühlkörper aus Aluminiumlegierung und einem Verpolungsschutzrohr gewährleistet dieses Modul einen sicheren Betrieb und reduziert das Risiko einer Überhitzung. Produkttyp: Aufwärts-/Abwärtswandlermodul. Eingangsspannung: 5,5–30 V (bei 5 V können Spannung und Strom erhöht und verringert werden, die Messungen sind jedoch ungenau; Unterspannungsschutz unter 4,7 V). Ausgangsspannung: 0,5–30 V. Ausgangsstrom: Stabiler Betrieb bei 3 A über längere Zeiträume, bis zu 4 A mit verbesserter Wärmeableitung. Ausgangsleistung: 35 W (natürliche Wärmeableitung), 50 W (verbesserte Wärmeableitung). Spannungsanzeigeauflösung: 0,05 V. Stromanzeigegenauigkeit: 0,005 A. Wirkungsgrad: ca. 88 %. Sanftanlauf: Ja (kann bei hohem Anlauf ausfallen). Verpolungsschutz am Eingang: Ja. Rückstromschutz am Ausgang: Ja. Kurzschlussschutz: Ja. Betriebsfrequenz: 180 kHz. Abmessungen: ca. 66 × 48 × 21 mm (L × B × H). Durchmesser der Befestigungsbohrung: ca. 4 mm / 0,16 Zoll. Funktionsbeschreibung: 1. Das Modul verfügt über IN/OUT- und ON/OFF-Tasten: Die IN/OUT-Taste zeigt abwechselnd die Eingangs- und Ausgangsspannung an; durch langes Drücken wird zwischen Ausgangsstrom und Leistung umgeschaltet; die ON/OFF-Taste schaltet den Ausgang ein oder aus; durch langes Drücken wird der Standardausgangszustand (EIN oder AUS) für das nächste Einschalten festgelegt. 2. CC ist das Stromeinstellpotentiometer; durch Drehen im Uhrzeigersinn wird der eingestellte Strom erhöht. Sobald der Laststrom den eingestellten Wert erreicht, schaltet das Modul in den Konstantstrommodus und die Konstantstromanzeige (rot) leuchtet auf. CV ist das Spannungseinstellpotentiometer; durch Drehen im Uhrzeigersinn wird die Ausgangsspannung erhöht. Die ON-Anzeige zeigt den Ausgangsstatus an; sie leuchtet, wenn am Ausgangsanschluss Spannung anliegt, und erlischt andernfalls. Verwendung: 1. Verwendung als herkömmliches Buck-Boost-Modul mit Überstromschutz: (1) Stellen Sie mit dem Konstantspannungspotentiometer CV die gewünschte Ausgangsspannung ein. (2) Messen Sie den Ausgangskurzschlussstrom mit einem Multimeter (10-A-Bereich, indem Sie beide Messleitungen direkt an den Ausgangsanschluss anschließen) und stellen Sie das Konstantstrompotentiometer Cc so ein, dass der Ausgangsstrom den voreingestellten Überstromschutzwert erreicht. (Beispiel: Zeigt das Multimeter 2 A an, beträgt der maximale Betriebsstrom 2 A. Sobald der Strom 2 A erreicht, leuchtet die rote Konstantspannungs- und Stromanzeige auf; andernfalls ist sie aus.) Hinweis: In dieser Konfiguration führt der Strommesswiderstand am Ausgangsanschluss nach dem Anschließen der Last zu einem Spannungsabfall von 0 bis 0,2 V. Ebenso tritt bei hohem Strom ein Spannungsabfall zwischen den Eingangs- und Ausgangsleitungen auf. Dies ist normal. 2. Ein Modul ohne Konstantstromfunktion kann nicht als Batterieladegerät verwendet werden. Der Grund dafür ist die erhebliche Spannungsdifferenz zwischen der entladenen Batterie und dem Ladegerät, die zu einem zu hohen Ladestrom führen und die Batterie beschädigen könnte. Daher startet das Modul beim Laden mit einem Konstantstrom und schaltet nach Erreichen eines bestimmten Ladezustands automatisch in den Konstantspannungslademodus. (1) Ermitteln Sie die Haltespannung und den Ladestrom des gewünschten Akkus. (Bei einem 3,7-V-/2200-mAh-Lithium-Akku beträgt die Haltespannung 4,2 V und der Strom durch den Widerstand 1 C bzw. 2200 mA.) (2) Messen Sie im Leerlauf die Ausgangsspannung mit einem Multimeter und stellen Sie das Konstantspannungspotentiometer so ein, dass die Ausgangsspannung die Haltespannung erreicht. (Wenn Sie einen 3,7-V-Lithium-Akku laden, stellen Sie die Ausgangsspannung auf 4,2 V ein.) (3) Messen Sie mit einem Multimeter den Kurzschlussstrom am Ausgang bei 10 A (schließen Sie beide Messleitungen direkt an den Ausgangsanschluss an) und stellen Sie das Konstantstrompotentiometer so ein, dass der Ausgangsstrom den voreingestellten Ladestromwert erreicht. (4) Schließen Sie den Akku an und laden Sie ihn. (Schritte 1, 2 und 3: Der Eingang ist an die Stromversorgung angeschlossen, der Ausgang ist im Leerlauf nicht an die Batterie angeschlossen.) 3. Verwendung als Konstantstromtreiber für Hochleistungs-LEDs: (1) Bestimmen Sie den Betriebsstrom und die maximale Betriebsspan
