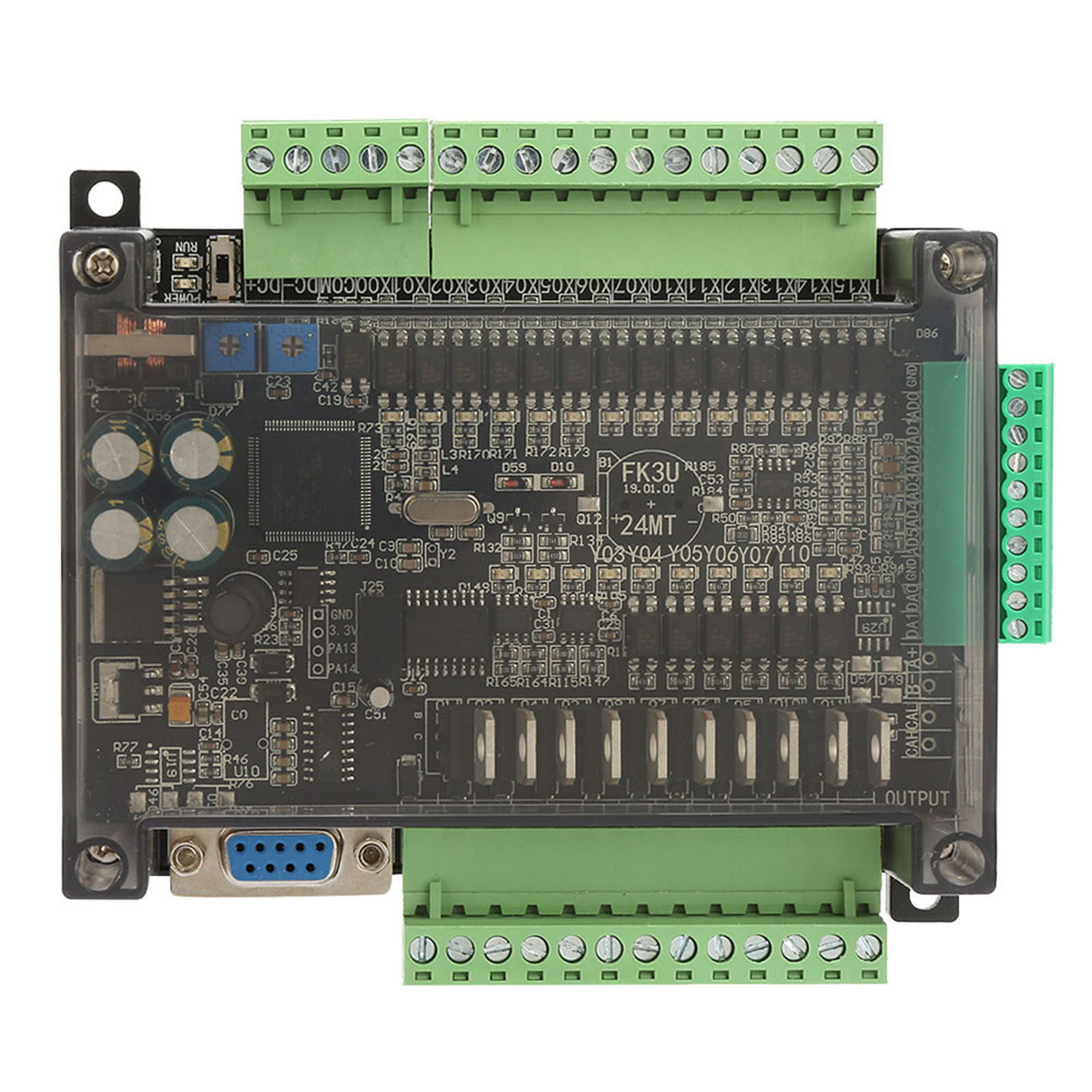

Automate Programmable 24 V 24 Mt, 6 Entrées Analogiques, Microcontrôleur 32 Bits, 14 Entrées, 10 Sorties Transistor.

1. Programmation en langage Ladder compatible avec GX-Developer et GX-WORK2. 2. Interface homme-machine (IHM) prise en charge ; les fonctionnalités sont identiques à celles du FX3U. 3. Port de programmation dédié au téléchargement des programmes et à la communication avec l'IHM. 4. Cet automate programmable utilise un microcontrôleur 32 bits de qualité industrielle, offrant une forte immunité aux interférences et une vitesse d'exécution nettement supérieure à celle du FX3U. 5. Carte dotée de 14 entrées et 10 sorties transistor. Caractéristiques : Programmation en langage Ladder compatible avec GX-Developer et GX-WORK2. Interface homme-machine (IHM) prise en charge ; les fonctionnalités sont identiques à celles du FX3U. Programmation, téléchargement et surveillance en langage Ladder. Port de programmation dédié au téléchargement des programmes et à la communication avec l'IHM. Cet automate programmable utilise un microcontrôleur 32 bits de qualité industrielle, offrant une forte immunité aux interférences et une vitesse d'exécution nettement supérieure à celle du FX3U. Ce PLC possède un débit de transmission de 38 400 bauds. La carte dispose de 14 entrées et de 10 sorties transistorisées. Les transistors Y0 à Y3 peuvent générer des impulsions jusqu'à 100 kHz. Les transistors Y4 à Y7 peuvent générer des impulsions jusqu'à 12 kHz. Les transistors Y0 à Y10 peuvent également être utilisés pour une sortie classique, permettant de piloter des moteurs pas à pas, des électrovannes, des vérins et autres charges 24 V CC. La carte est alimentée en 24 V CC. Ne pas y brancher de tension alternative ou de 220 V. Spécifications : Débit : 38 400 bauds ; Alimentation : 24 V CC ; Nombre de pas : 8 000. 2 ports de communication : 1 RS232 (port série DB9, protocole FX3u 38400, 7, E, 1) ; 1 RS485 (option 485) (protocole configurable D8120). Entrée X : composants XO à X27, entrée 24 V CC, actif à l’état bas. X0 à X5 sont les ports d’entrée de comptage haute vitesse (12 kHz). Entrée Y : composants YO à Y3 : sortie transistor, courant de sortie de 500 mA, pouvant atteindre 4 A avec une diode de roue libre ; YO3 : sortie d’impulsions 100 kHz à 4 canaux, courant de sortie de 500 mA, pouvant atteindre 4 A avec une diode de roue libre. Y4 à Y11 : sortie transistor commune. Peut alimenter directement une charge de 24 V 3 A. Entrée analogique : 6 entrées analogiques, précision 12 bits (3 tensions 0-10 V, 3 courants 0-20 mA) ; lecture analogique avec les instructions RD3A. Sortie analogique 2 sorties analogiques, précision 12 bits, tension de sortie : 0-10 V. Sortie de tension analogique avec la commande WR3A. Relais intermédiaire M : MO-M3071, plage de mémorisation en cas de mise hors tension configurable de MO à M1023 (par défaut : M500-M1023). Point d'arrêt S : S0-S1023, plage de mémorisation en cas de mise hors tension configurable de S0 à S1023 (par défaut : S500-S9999). Minuteur 100 ms : TO-T199, sauvegarde cumulative en cas de mise hors tension : T184-T199. Minuteur 10 ms : T200-T249, sauvegarde cumulative en cas de mise hors tension : T246-T249. Minuteur 1 ms : T250-T383 (T250-T255 : sauvegarde cumulative). Compteur 16 bits : CO-C199, économie d'énergie. Compteur 32 bits : C200-C219, économie d'énergie. Compteur rapide 32 bits C220-C234 ; C235-C255 ; C235-C240 : compteur monophasé sans multiplicateur ; C241-C240 : compteur monophasé, fréquence multipliée par 2 ; C247-C249 : compteur biphasé sans multiplicateur ; C250-C252 : compteur biphasé, fréquence multipliée par 2 ; C253-C255 : compteur biphasé, fréquence multipliée par 4. Registre D : DO-D7999, plage de stockage hors tension configurable jusqu'à DO-7999. Adressage indirect : pointeur V, Z : VO-7, Z0-7. Numéro de saut de sous-programme P : PO-63. Interruption I : XO-5 (interruption externe). Interruption de temporisateur (unité : 1 ms). Interruption de compteur. Composants spéciaux M : M8000 (normalement fermé en fonctionnement), M8002 (impulsion à la mise sous tension), M8011 (impulsion de 10 ms), M8012 (… Impulsion de 100 ms, M8013 est une impulsion de 1 s, M8014 est une impulsion d'une minute. Mnémonique, nom Fonction LD Démarrage de l'opération : contact normalement ouvert LDI Démarrage de l'opération : contact normalement fermé LDP Démarrage de l'opération de détection de front montant LDF Démarrage de l'opération de détection de front descendant AND Contacts normalement ouverts en série ANI Contacts normalement fermés en série ANDP Vérification de la connexion série sur le front montant ANDF Détection de front descendant en série OR Contact normalement ouvert parallèle ORI Contact normalement fermé parallèle ORP Détection de front montant en parallèle ORF Détection de front descendant en parallèle ANB Connexion série entre blocs de circuit ORB Connexion parallèle entre blocs de circuit OUT Commande de sortie de la bobine SET Maintien de l'action de la bobine RST Suppression de la rétention de mouvement humide de la ligne PLS Sortie front montant de la bobine PLF Sortie f
