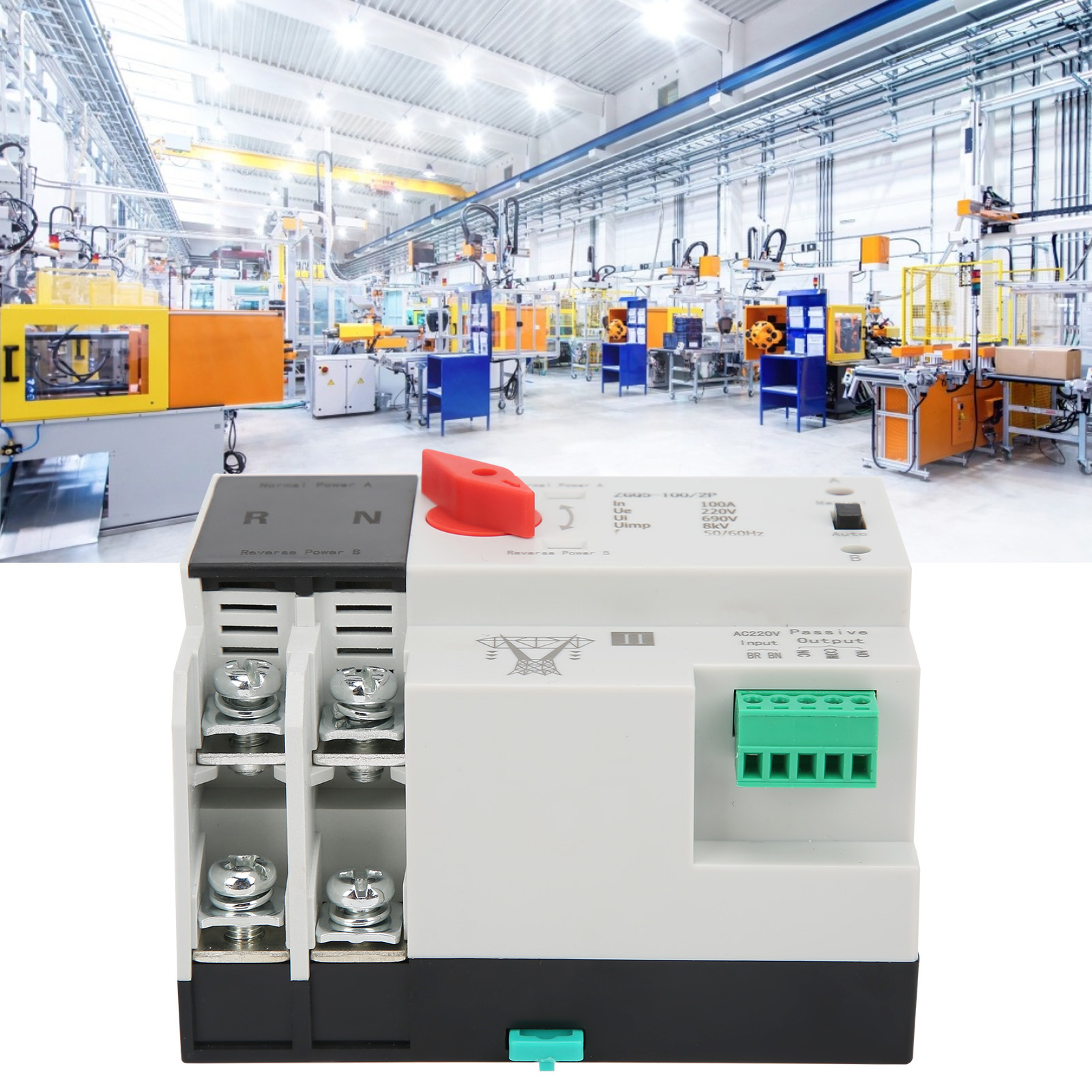

Automatischer 220-v-doppelstrom-umschalter Zgq5-100/2p, Unterbrechungsfreier Bidirektionaler Umschalter, Isolierter Haushalts-konverter

Willkommen in unserem Shop! Dieser automatische Umschalter mit zwei Stromversorgungen, Modell ZGQ5-100/2P, ist aus flammhemmendem Kunststoff gefertigt und bietet effektive Isolation, hohe Temperaturbeständigkeit und zuverlässige Sicherheit. Er verwendet Silberkontakte für Bewegung und Stillstand, was die Leitfähigkeit und Lebensdauer deutlich verbessert. Dank des integrierten, normalerweise offenen Standby-Signalausgangs kann er an eine Signalanzeige angeschlossen werden. Bei einem normalen Stromausfall schaltet sich die Notstromversorgung sofort ein, um die Stromversorgung sicherzustellen. Durch seine kompakte Größe ist er leicht zu transportieren und zu lagern und bietet somit hohen Bedienkomfort und gute Leistung. Technische Daten: - Betriebsfrequenz: 50-60 Hz - Nennstrom: 100 A - Nennspannung: AC 110-230 V - Betriebsspannung: AC 220 V - Betriebsarten: Automatisch und Manuell - ATS-Stufe: CB - Umschaltzeit: ≤ 0,05 s - Polzahl: 2P - Bedienung: 1. Platzieren Sie den Umschalter auf der Prüfplattform und schließen Sie die entsprechenden Stromleitungen in der richtigen Phasenreihenfolge an. Die Phasen- und Neutralleiter müssen korrekt angeschlossen sein. 2. Zur Fehlersuche am Dreipol-Umschalter müssen der gemeinsame und der Reserve-Neutralleiter an die Neutralleiterklemmen (NN und RN) angeschlossen werden. 3. Stellen Sie den Umschalter auf automatische Drehung und automatische Rückstellung ein. Bei normaler Spannung beider Stromversorgungen sollte sich der Umschalter in der Position für die gemeinsame Stromversorgung befinden und geschlossen sein. 4. Im Falle eines Phasenausfalls der gemeinsamen Stromversorgung (NA, NB, NC, NN) sollte der Umschalter automatisch auf die Notstromversorgung umschalten. Sobald die gemeinsame Stromversorgung wieder normal funktioniert, sollte der Umschalter wieder auf die gemeinsame Stromversorgung umschalten. 5. Stellen Sie die Spannung einer Phase der gemeinsamen Stromversorgung auf den voreingestellten Unterspannungswert ein; der Umschalter sollte automatisch auf die Notstromversorgung umschalten. Sobald die normale Stromversorgung wieder normal funktioniert, sollte der Umschalter wieder auf die normale Stromversorgung umschalten. Lieferumfang: - 1 x Automatischer Umschalter für zwei Stromversorgungen - 1 x Bedienungsanleitung
