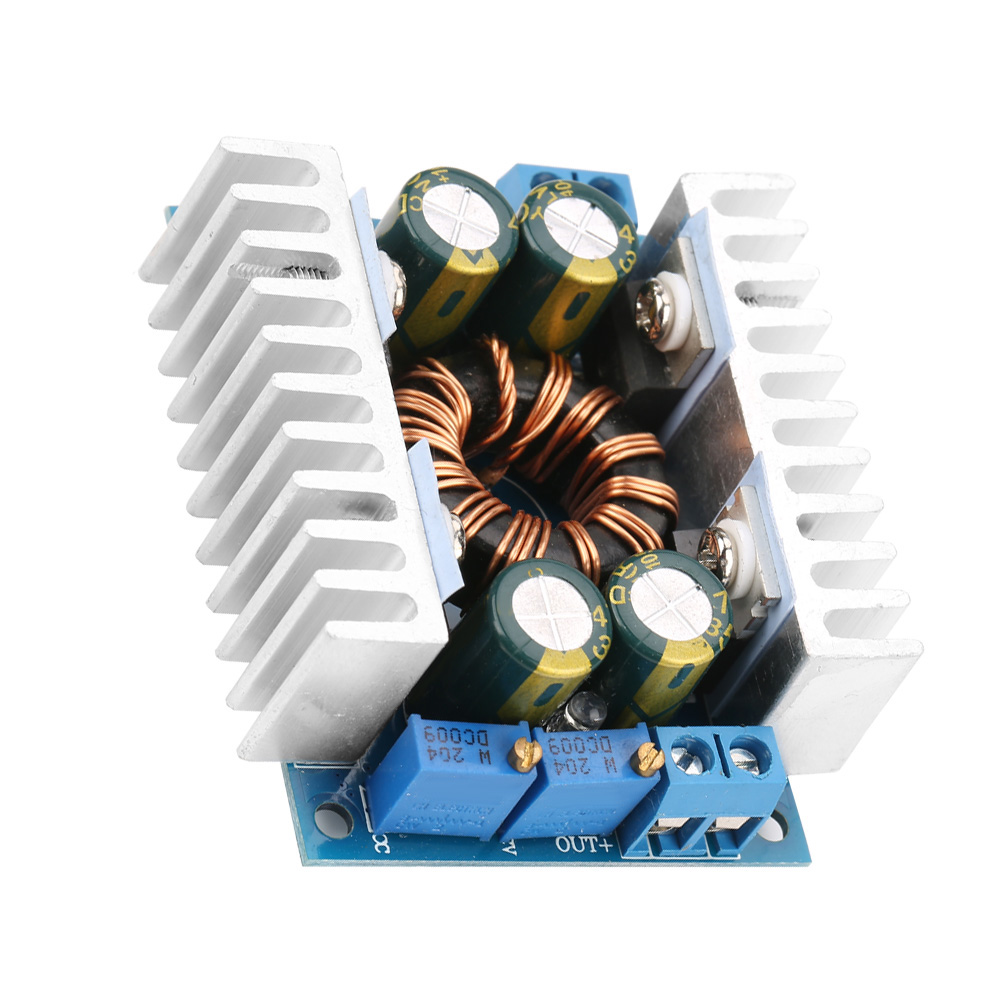

Automatischer Aufwärts-/abwärtswandler Von 5–30 V Auf 1,25–30 V Dc, Modul Für Spannungsregler

1. Dies ist ein nicht-isoliertes, geregeltes DC-Leistungswandlermodul mit langer Lebensdauer. 2. Es bietet hohe Leistung und einen stabilen Ausgang und wandelt 5–30 V DC in 1,25–30 V DC um. 3. Hochwertige Komponenten gewährleisten einen hohen Wirkungsgrad von bis zu 93 %. 4. Es bietet Schutz vor Überstrom, Kurzschluss und Überhitzung. 5. Zwei Kühlkörper sorgen für eine optimale Wärmeableitung. Spezifikation: Typ: Nicht isoliertes, synchrones Gleichrichtermodul mit automatischer Auf-/Abwärtswandlung Eingangsspannung: DC 5–30 V Eingangsstrom: 8 A (max.) 10 A (im Dauerbetrieb bis zu 6 A) Ruhestrom: 4 mA (Abweichungen bei unterschiedlicher Betriebsspannung möglich) Ausgangsspannung: 1,25–30 V stufenlos einstellbar Ausgangsstrom: 10 A (max.) (bei natürlicher Kühlung im Dauerbetrieb bis zu 5 A; Nennwert bei hoher Ausgangsspannung reduzieren); Wärmeableitung verbessern oder Nennwert bei Modultemperaturen über 65 °C reduzieren Konstantstrom-Ausgangsbereich: 0,2–10 A Betriebstemperatur: -40 °C bis +85 °C Frequenz: 150 kHz Wirkungsgrad: Typisch 91 %, maximal 93 % Überstromschutz: Ja Kurzschlussschutz: Ja (Strombegrenzung) Übertemperaturschutz: Ja (automatische Reduzierung der Ausgangsspannung) Verpolungsschutz: Nein; ggf. Diode in Reihe am Eingang anschließen Rückstrom Schutz: Ja, beim Laden ist keine Diode erforderlich. Verdrahtung: Klemmenblockausgang (IN = Eingang, OUT = Ausgang). Gewicht: ca. 70 g. Lieferumfang: 1 * Modul. Stromeinstellung: 1. Stellen Sie die Ausgangsspannung mit dem CV-Potentiometer entsprechend der Last ein. 2. Drehen Sie das CC-Potentiometer ca. 30 Umdrehungen gegen den Uhrzeigersinn (d. h. der Ausgangsstrom ist minimal). Schließen Sie die LED an und stellen Sie den gewünschten Strom am CC-Potentiometer ein. Wenn Sie das Modul zum Laden von Akkus verwenden, schließen Sie es erst an den Ausgang an, nachdem der Akku vollständig entladen ist. Stellen Sie den CC-Strom auf den gewünschten Wert ein. Je mehr Energie im Akku verbleibt, desto geringer ist der Ladestrom. Bitte verwenden Sie zum Einstellen des Stroms keinen Kurzschluss.
