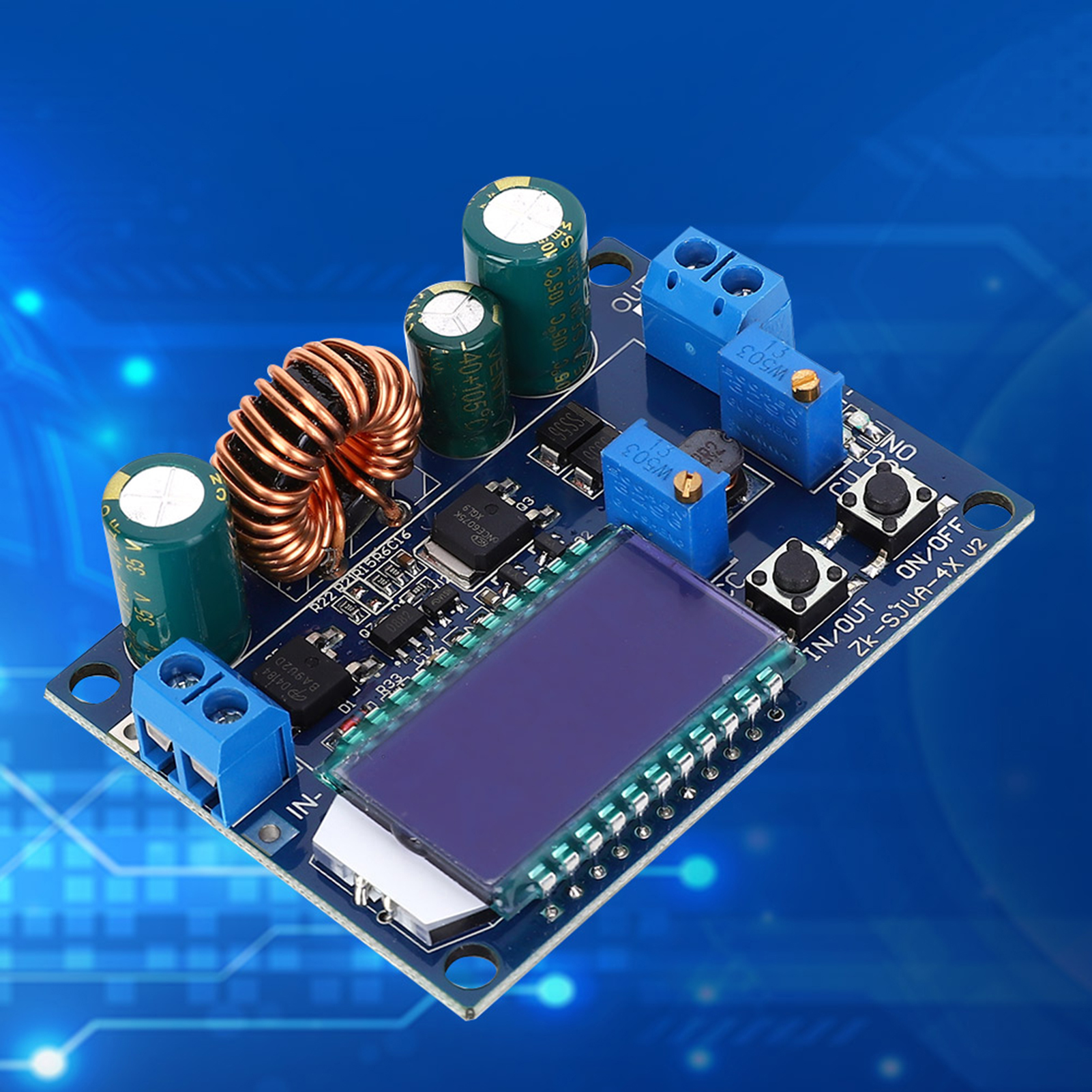

Automatischer Dc-dc 5,5-30 V Auf 0,5-30 V Aufwärts-/abwärtswandler/spannungsregler (boost/step-up)

1. Das LCD-Display zeigt Eingangs- und Ausgangsspannung, Ausgangsstrom und Ausgangsleistung an. 2. Das Modul verfügt über einen Verpolungsschutz. (Bitte achten Sie auf die korrekte Polung der Eingänge. Die Platine ist mit + und - gekennzeichnet. Überprüfen Sie dies bitte vor dem Verdrahten.) 3. Das Modul kann die Spannung erhöhen und verringern. Die Ausgangsspannung ist im Bereich von 0,5–30 V und der Grenzstrom im Bereich von 0,2–4 A einstellbar. 4. Der Ausgang ist gegen Rückfluss geschützt. Beim Laden von Akkus ist keine zusätzliche Rückflussschutzdiode erforderlich. 5. Der Ausgang kann per Knopfdruck ein- und ausgeschaltet werden. Die Standardeinstellung für den Betrieb kann auf „Ein“ oder „Aus“ festgelegt werden. Der Ausgang verfügt über einen Rückflussschutz, sodass beim Laden eines Akkus keine zusätzliche Rückflussschutzdiode benötigt wird. Der Ein-/Aus-Zustand des Ausgangs wird über einen Taster gesteuert; der Standardzustand kann beim Einschalten auf EIN oder AUS eingestellt werden. Als Hauptsteuerung dienen Auf-/Abwärtswandler, als Schalttransistoren ein externer 60V/75A-MOSFET und als Gleichrichter zwei 60V/5A-SS56-Schottky-Transistoren. Das Gerät ist für eine Spannung von 60V ausgelegt und bietet eine bessere Alternative zu den noch nicht ausgereiften XL6009/LM2577-Lösungen. Die Ausgangswelligkeit ist gering, und ein LC-Filter ist integriert. Spezifikation: Typ: 4A nicht-isoliertes Konstantstrom-Auf-/Abwärts-Netzteilmodul Eingangsspannung: 5,5–30 V DC (bei 5 V Eingangsspannung kann die Spannung ebenfalls erhöht oder verringert werden, die Strommessung ist jedoch ungenau; bei unter 4,7 V wird ein Unterspannungsschutz aktiviert) Ausgangsspannung: 0,5–30 V DC, einstellbar Ausgangsstrom: 0,2–3 A, einstellbar, mit verbesserter Wärmeableitung bis zu 4 A möglich (bei Modultemperaturen über 65 °C ist eine verbesserte Wärmeableitung erforderlich) mit Konstantstrom-Anzeigeleuchte, Ausgangsleistung maximal 35 W; bei niedriger Ausgangsspannung darf der Strom 4 A nicht überschreiten, da sonst eine Beschädigung droht. Spannungsanzeigeauflösung: 0,05 V; Stromanzeigeauflösung: 0,005 A; Wirkungsgrad: ca. 88 %; Sanftanlauf: Ja (kann bei hohem Stromverbrauch beim Start fehlschlagen); Verpolungsschutz: Ja; Rückflussschutz: Ja; Kurzschlussschutz: Ja; Frequenz: 180 kHz; Gewicht: ca. 48 g; Lieferumfang: 1 Modul, 4 Kunststoffhalterungen, 1 Kühlkörper; Bedienungsanleitung: 1. Das Modul verfügt über zwei Tasten: IN/OUT und ON/OFF. Die IN/OUT-Taste schaltet zwischen Eingangs- und Ausgangsspannung um. Durch langes Drücken wird die Anzeige zwischen Ausgangsstrom und Ausgangsleistung umgeschaltet. Die ON/OFF-Taste schaltet den Ausgang ein oder aus. Durch langes Drücken wird der Standardausgangszustand für die nächste Inbetriebnahme festgelegt. 2. CC ist das Stromeinstellpotentiometer. Durch Drehen im Uhrzeigersinn wird der Einstellstrom erhöht. Sobald der Laststrom den Einstellwert erreicht, wechselt das Gerät in den Konstantstrommodus, und die rote CC-Konstantstromanzeige leuchtet auf. Das CV-Spannungseinstellpotentiometer rechts kann im Uhrzeigersinn gedreht werden, um die Ausgangsspannung zu erhöhen. Die ON-Anzeige signalisiert den Ausgangszustand; sie leuchtet, wenn eine Ausgangsspannung anliegt, und ist ansonsten aus. Stromeinstellung: 1. Verwendung als normaler Auf-/Abwärtswandler mit Überstromschutz. (1) Stellen Sie das CV-Konstantspannungspotentiometer so ein, bis die Ausgangsspannung den gewünschten Wert erreicht. (2) Messen Sie mit einem 10-A-Multimeter den Kurzschlussstrom am Ausgang (schließen Sie zwei Messspitzen direkt an den Ausgang an) und stellen Sie das CC-Konstantstrompotentiometer so ein, dass der Ausgangsstrom den erwarteten Überstromschutzwert erreicht. (Beispiel: Das Multimeter zeigt 2 A an. Der maximale Strom des Moduls darf also 2 A nicht überschreiten. Sobald der Strom 2 A erreicht, leuchtet die rote CV-CC-Anzeige, andernfalls ist sie aus.) Hinweis: Aufgrund des Messwiderstands am Ausgang entsteht beim Anschluss einer Last ein Spannungsabfall von 0–0,2 V. Bei hohen Strömen ist ein Spannungsabfall an den Ein- und Ausgangsleitungen normal. 2. Verwendung als Akkuladegerät: Module ohne Konstantstromfunktion können nicht zum Laden von Akkus verwendet werden, da die Spannungsdifferenz zwischen leerem Akku und Ladegerät zu groß ist. Der Ladestrom wäre zu hoch und könnte den Akku beschädigen. Laden Sie den Akku daher zunächst mit Konstantstrom und schalten Sie nach Erreichen eines bestimmten Ladezustands wieder auf Konstantspannung um. (1) Stellen Sie sicher, dass die Erhaltungsladespannung und der Ladestrom des Akkus korrekt sind (z. B. hat ein 3,7 V/2200 mAh Li-Ionen-Akku eine Erhaltungsladespannung von 4,2 V und einen maximalen Ladestrom von 1C, d. h. 2200 mA). (2) Messen Sie im Leerlauf die Ausgangsspannung mit einem Multimeter und stellen Sie das Konstantspannungspotentiometer so ein, dass die Ausgangsspannung der Erhaltungsladespannung entspricht (zum Laden eines 3,7 V Li-Ionen-Akkus stellen Sie die Au
