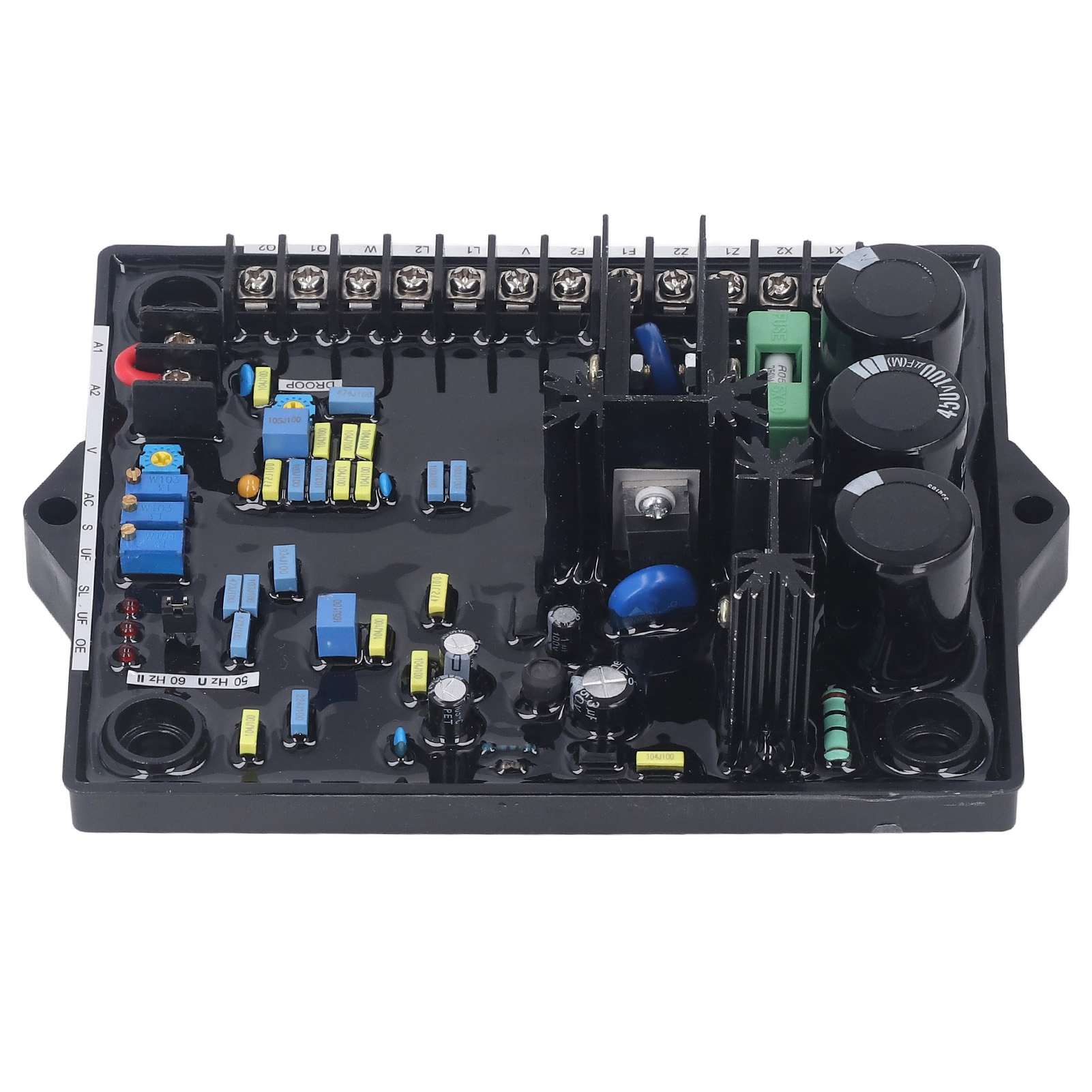

Automatischer Generator-spannungsregler R180, Halbleiter-generator-avr-ersatz, 180–530 V

1. Produktinformationen: Der R180 ist ein vollelektronischer automatischer Spannungsregler (AVR) zur Erregung bürstenloser Generatoren mit Permanentmagnet-Erregerwicklung (PMG) oder Hilfswicklungen. 2. Anschluss für externes Potentiometer: Der R180 verfügt über einen Zubehöreingang, der als Anschluss für ein externes Potentiometer genutzt werden kann, wenn ein 1-kΩ-Potentiometer angeschlossen ist oder eine Änderung der Klemmenspannung um ± 4,5 V DC erforderlich ist. 3. Spannungsabfall: Dieser automatische Spannungsregler benötigt 1-A- und 5-A-Signale vom U-Phasen-Stromwandler, um einen Spannungsabfall zu erzeugen und so den Parallelbetrieb des Generators zu ermöglichen. 4. Funktionsweise: Der Wechselstromgenerator erfasst die Phasenspannung zwischen den Phasen, verarbeitet sie und wandelt die Phasenspannung V-W in einen Gleichstromwert um. Das Signal wird mit dem intern anhand der Spannungseinstellung generierten Referenzwert verglichen. Der Vergleich wird durch einen PID-Regler gesteuert, und der Generator moduliert (PWM) den GBT-Schaltkreis, um den Erregerstrom zu regeln und so ein gutes dynamisches Einschwingverhalten zu gewährleisten. 5. Idealer Ersatz: Dieser AVR zeichnet sich durch leistungsstarke Funktionen und professionelles Design aus und ist der ideale Ersatz für alte und beschädigte Teile. Artikeltyp: Automatischer Generator-Spannungsregler. Material: ABS. Induktiver Eingang: 3-phasig, 2-phasig 220, 230, 240, 380, 400, 415 V (für 50 Hz), 3-phasig, 2-phasig 208, 240, 277, 380, 416, 440, 480 V (für 60 Hz). Hochspannungsbereich: 300 V bis 530 V. Niederspannungsbereich: 180 V bis 310 V. Spannungsabfall: 1 und 5 A AC (U-Phase). Absteigender Bereich: 8 % bei PF 0,8. PMG-Eingangsleistung: Dauerhaft: 240 V RMS + 10 %. Kurzzeitig (5 Sekunden): 240 V RMS + 30 % bis 240 Hz. AREP, Eingangsleistung: Dauerbetrieb: 250 V Spitze + 10 %, kurzzeitig (10 Sekunden): 350 V Spitze + 5 % bis maximal 75 Hz. Erregerstrom: 6 A DC Dauerbetrieb, 9 A für 5 s (Kurzschlussbetrieb). Einstellung: ± 1 % (AVR-Messanschluss). Maximaler Erregerstrom: 6 A DC (Werkseinstellung). Verzögerung bis zum Erreichen des maximalen Erregerstroms: 30 Sekunden (Werkseinstellung). Anstiegsgeschwindigkeit: 1,2 × (120 %) V/Hz. Fernpotentiometer: 1 kΩ für ± 10 % Einstellung. Temperaturbereich: -25 °C bis +70 °C. Lagertemperaturbereich: -40 °C bis +80 °C. Lieferumfang: 1 × automatischer Generator-Spannungsregler, 1 × Bedienungsanleitung.
