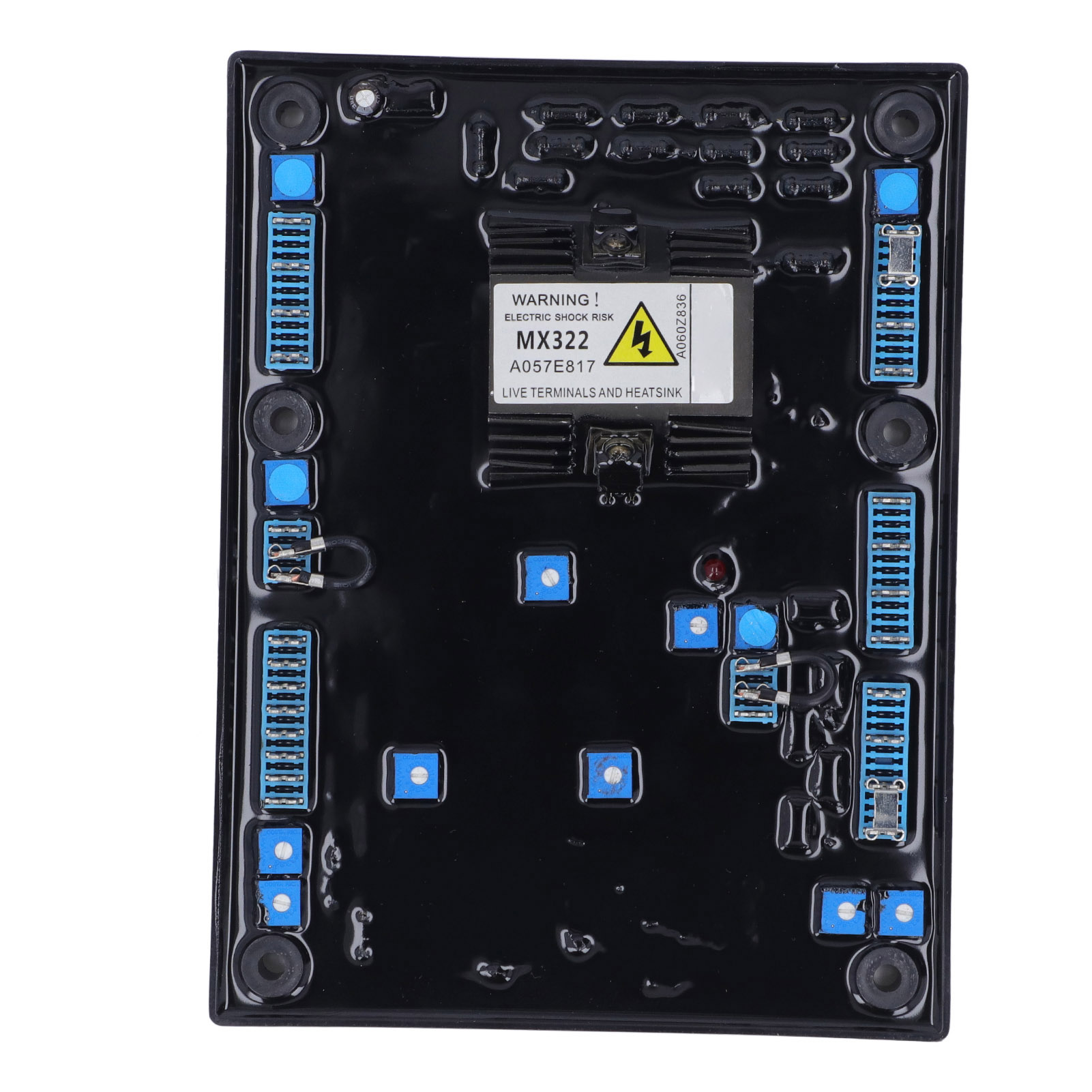

Automatischer Spannungsregler (avr) 190–240 V Ac Für Bürstenlose Generatoren, Erregermodule, Spannungsreglerplatinen, Ersatzteile

Willkommen in unserem Shop! Entdecken Sie unseren automatischen Spannungsregler MX322, der für herausragende Leistung in bürstenlosen Generatorerregungssystemen entwickelt wurde. Hier seine detaillierten Merkmale: 1. **Erregung und Störfestigkeit**: Der MX322 ist ein dreiphasiger induktiver automatischer Spannungsregler, der in das Generatorerregungssystem integriert ist. Die Erregerleistung stammt von einem dreiphasigen Permanentmagnetgenerator (PMG), der den Regelkreis des Reglers von nichtlinearen Lasten isoliert und Hochfrequenzstörungen an den Generatorklemmen reduziert. 2. **Funktionsweise**: Der kontinuierliche Kurzschlussstrom des Generators ist ein weiteres Merkmal des PMG-Systems. Der Regler erfasst die Spannung in den Hauptwicklungen des Generators und steuert die Erregung, um die Ausgangsspannung innerhalb vorgegebener Grenzen zu halten. Dadurch werden Lastdrehzahl, Temperatur und Leistungsfaktor kompensiert. Die dreiphasige Effektivwertmessung der Spannung gewährleistet eine optimale Regelung. 3. **Hohe Leistungsfähigkeit**: Die Erregersysteme nutzen robuste und bewährte konventionelle Thyristor-Leistungsschaltungen und bieten zusätzlich die Möglichkeit, auch bei Kurzschlüssen volle Ausgangsleistung zu liefern. 4. **Effektiver Schutz**: Die einstellbare Sanftanlaufschaltung verfügt über eine Frequenzmessschaltung, die den Spannungsaufbau der Lichtmaschine sanft regelt. Sie überwacht kontinuierlich die Wellendrehzahl und schützt vor Unterdrehzahl, indem sie die Ausgangsspannung proportional unter einen vordefinierten Schwellenwert reduziert. Diese Funktion ist optimiert, um das Ansprechverhalten von Turbomotoren zu verbessern. 5. **Präzise Steuerung**: Die maximale Erregung wird durch die interne Abschaltung des Reglerausgangs auf einen sicheren Zeitraum begrenzt. Dieser Zustand bleibt so lange bestehen, bis die Lichtmaschine vollständig zum Stillstand gekommen ist. Der Regler verfügt über einen Überspannungsschutz mit interner Abschaltung des Ausgangs sowie die Möglichkeit, optionale Erregerschutzschalter auszulösen. Ein externer Spannungstrimmer ermöglicht die Feinsteuerung der Ausgangsspannung. Ein analoger Eingang ermöglicht den Anschluss von STAMFORD-Drehzahlreglern oder anderen kompatiblen externen Geräten. **Technische Daten**: - Produkttyp: Automatischer Spannungsregler - Material: ABS - Sensoreingang: Spannung max. 170–264 V AC, 2- oder 3-phasig; Frequenz 50–60 Hz - Stromversorgung: max. 190–240 V AC, 3-phasig, 3-adrig; Stromstärke 3 A pro Phase; Frequenz 100–120 Hz - Ausgang: 180 V DC; Dauerstrom 4,2 A; Kurzzeitstrom 9 A (10 Sekunden); Mindestwiderstand 15 Ω **Lieferumfang**: - 1 x Automatischer Spannungsregler - 1 x Bedienungsanleitung
