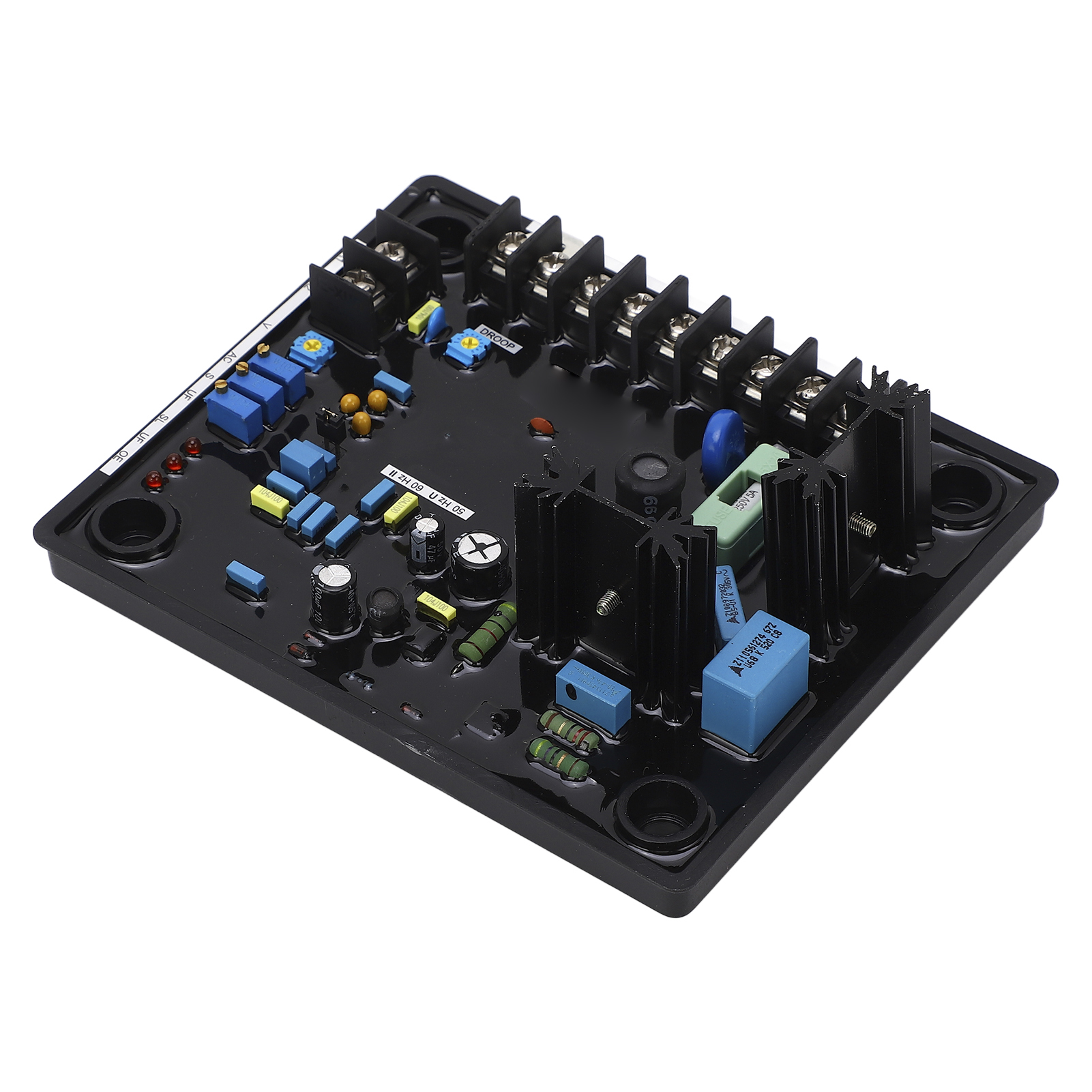

Automatischer Spannungsregler (avr) 240–480 V Eingang, 105 V Dc Ausgang Für Bürstenlose Generatoren

1. Spannungsregler: Der AVR verwendet hocheffiziente Halbleiter. Durch die hohe Miniaturisierung im Ein- und Ausgang ist er für bürstenlose 30- und 10-Watt-Wechselstromgeneratoren geeignet. 2. Stabiler Betrieb: Der AVR versorgt das Erregerfeld des bürstenlosen Generators mit Gleichspannung und hält die Klemmenspannung im Leerlauf und unter Volllast in einem engen Bereich. 3. Schnelle Wiederherstellung: Bei plötzlicher Laständerung beträgt die Wiederherstellungszeit ca. 0,5 Sekunden, um 98 % der Nennspannung wiederherzustellen. Bitte beachten Sie, dass das dynamische Verhalten wie Spannungseinbrüche und die Wiederherstellungszeit maßgeblich von den Auslegungsparametern des Generators und des Erregers abhängen. 4. Optimale Leistung: Die beste Leistung des Reglers wird bei einer Erregungsspannung von ca. 60 V DC unter Volllast erzielt. 5. Einfache Installation: Dank seiner kompakten Größe und seines geringen Gewichts lässt sich der automatische Spannungsregler (AVR) in wenigen Minuten installieren. Produkttyp: Automatischer Spannungsregler. Material: ABS. Eingangsspannung: 1-phasig 240 V AC ± 10 %, 3-phasig 380 V bis 480 V AC ± 10 %. Der AVR misst den wahren Mittelwert der 2-Leiter-Induktionsspannung zwischen den Leitern. Fehlerfreie induktive Spannungsregelung mittels SMD-Widerstandsnetzwerk. Eingangsspannung: 415 V 3-phasig, 240 V 1-phasig. Frequenz: 50/60 Hz. Ausgangsspannung: 105 V DC bei 240 V AC Eingang. Strom: 6 A DC Dauerstrom, 8 A für 30 Sekunden (bei zulässigem Widerstand). Betriebstemperatur: -20 °C bis +70 °C. Lagertemperatur: -40 °C bis +80 °C. Spannungseinstellung: 10 % der Nennspannung. Stabilitätsregelung: Sie kann für ein stabiles Einschwingverhalten mit guter Stabilität angepasst werden. Drehzahlreduzierung im Parallelbetrieb: 4 % für U-Phase 5A. Hilfseingänge A1 und A2: ≤ 4,5 V DC ändern die Klemmenspannung um ± 10 %. Einstellung der Tiefpassfilterung: 50 Hz bei Frequenzen unter 46 Hz, 60 Hz bei Frequenzen unter 56 Hz. Spannungseinstellung: ≥ 2 V (LN). Spannungsregelung: 0,8 % am AVR-Anschluss. Thermische Drift: 1 % bei Temperaturänderungen ≤ 30 °C. Ansprechzeit: Weniger als 50 ms. Regelkreisverhalten: Bei einem Schweißdruckverhältnis von 1:2 erreicht die Spannung üblicherweise innerhalb von 0,5 Sekunden 98 % des Sollwerts. Schutz bei Sensorausfall: Bei Ausfall des Sensorkreises bricht die Spannung ein. Überspannungsschutz: 10 V DC bis 85 V DC, Sollwert: 60 V DC. Alle Potentiometer: Mehrgangpotentiometer außer Droop-Potentiometer (Eingang-Droop). Versiegelung der Potentiometer: Alle Potentiometer sind versiegelt, außer V-förmige Trimmpotentiometer. Frequenzdämpfungsanzeige: LED (UF). Anzeige für Erfassungsverlust: LED (SL24). Übererregungsanzeige: LED (OE). Geräteschutz: Schutz des Geräts vor Überspannungen. Verpackungsdetails: Die Komponenten des AVR sind vollständig mit einem geeigneten PU-Harz vergossen, um transiente Vibrationen während des Betriebs zu absorbieren. Generatorerregung: Typische Erregerspannung: 40–50 V. Erregerstrom: 2,5–5,0 A. AVR-Test: Verbrennungstest, Temperaturwechseltest, statischer Test, Spannungsänderungsprüfung, Einlauftest, FRO-Prüfung, Stabilitätsprüfung, QDC-Prüfung, Fernspannungsprüfung, DC-Eingangsspannungsprüfung. Lieferumfang: 1 x Automatischer Spannungsregler, 1 x Benutzerhandbuch
