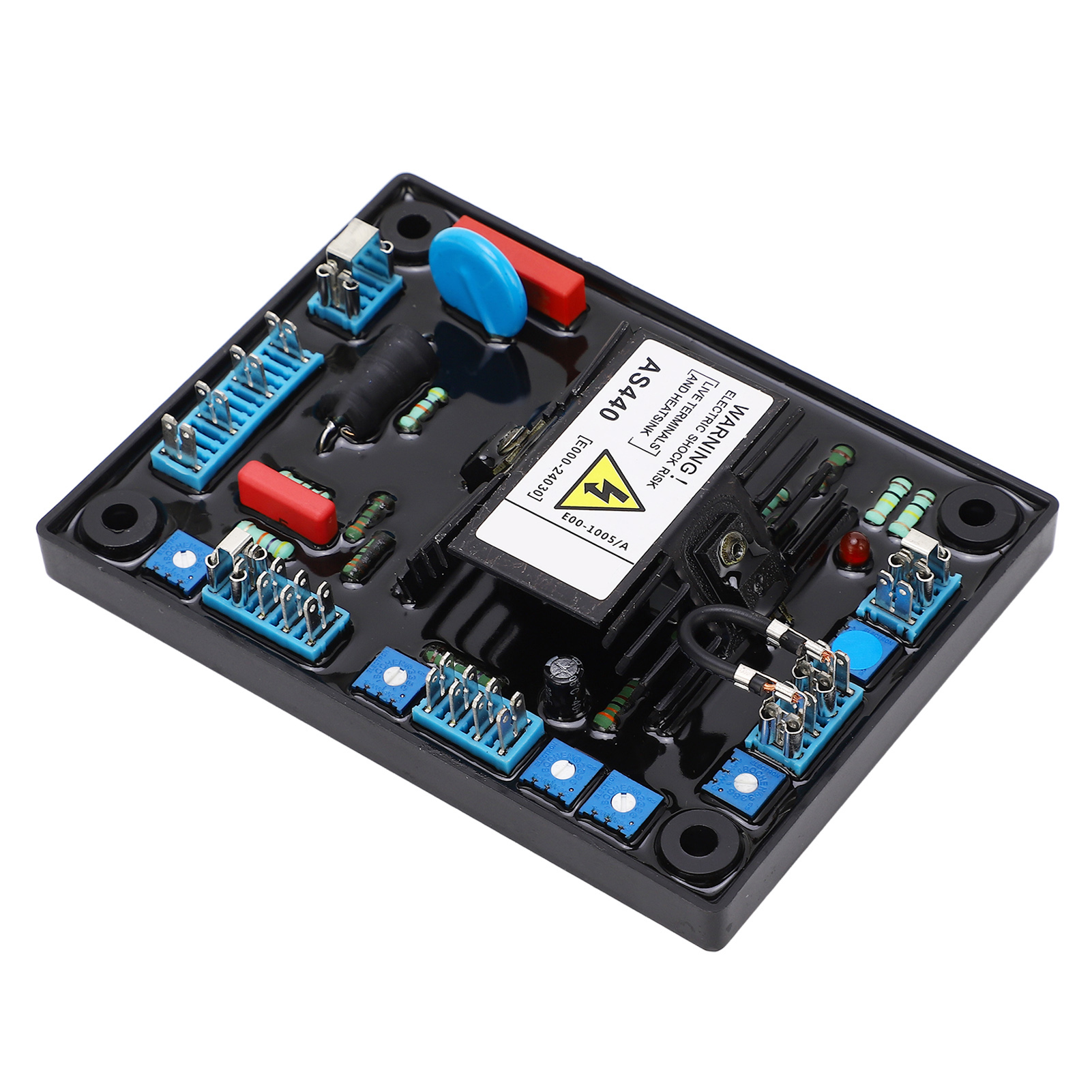

Automatischer Spannungsregler (avr) Für Bürstenlose Generatoren, Einphasiger Eingang 100-264 V

1. FÜR DAS ERFINDERSYSTEM: Der phasenanschnittgesteuerte Halbwellenthyristor-Spannungsregler (AVR) ist Bestandteil des Erregersystems für bürstenlose Generatoren. Für eine hohe Funktionsintegration wird Oberflächenmontagetechnik (SMT) eingesetzt. 2. FUNKTIONSPRINZIP: Basierend auf der Abtastspannung regelt der AVR die in die Erregerwicklung eingespeiste Leistung und damit die Hauptwicklung, um die Motorausgangsspannung innerhalb vorgegebener Grenzen zu halten. 3. GETRENNTE ANSCHLÜSSE: Die Leistungs- und Spannungsmessschaltungen verfügen über separate Anschlüsse, sodass die Erregerleistung für gängige Anwendungen direkt von den Statorwicklungen abgegriffen werden kann. 4. PRÄZISE STEUERUNG: Der AVR ist sowohl mit der Stator-Hauptwicklung als auch mit der Erregerwicklung verbunden, um eine Regelung der Ausgangsspannung im geschlossenen Regelkreis zu gewährleisten. Dank Hochleistungshalbleitern beträgt die Lastregelung ±1,0 %. 5. Optimaler Schutz: Die Frequenzmessschaltung überwacht kontinuierlich die Generatorleistung, schützt vor Unterdrehzahl des Erregersystems und reduziert die Ausgangsspannung proportional, sobald die Drehzahl unter den voreingestellten Schwellenwert fällt. Produkttyp: Generator-Spannungsregler. Material: ABS. Eingangsspannung: Wählbarer Jumper, 100–130 V AC einphasig oder 190–264 V AC einphasig. Frequenz: 50–60 Hz. Eingangsspannung: 100–264 V AC einphasig. Frequenz: 50–60 Hz. Ausgangsspannung: 82 V DC bis 200 V AC. Stromstärke: Dauerstrom 4 A, Kurzzeitstrom 7,5 A (10 s). Lieferumfang: 1 x Spannungsreglerplatine, 1 x Bedienungsanleitung.
