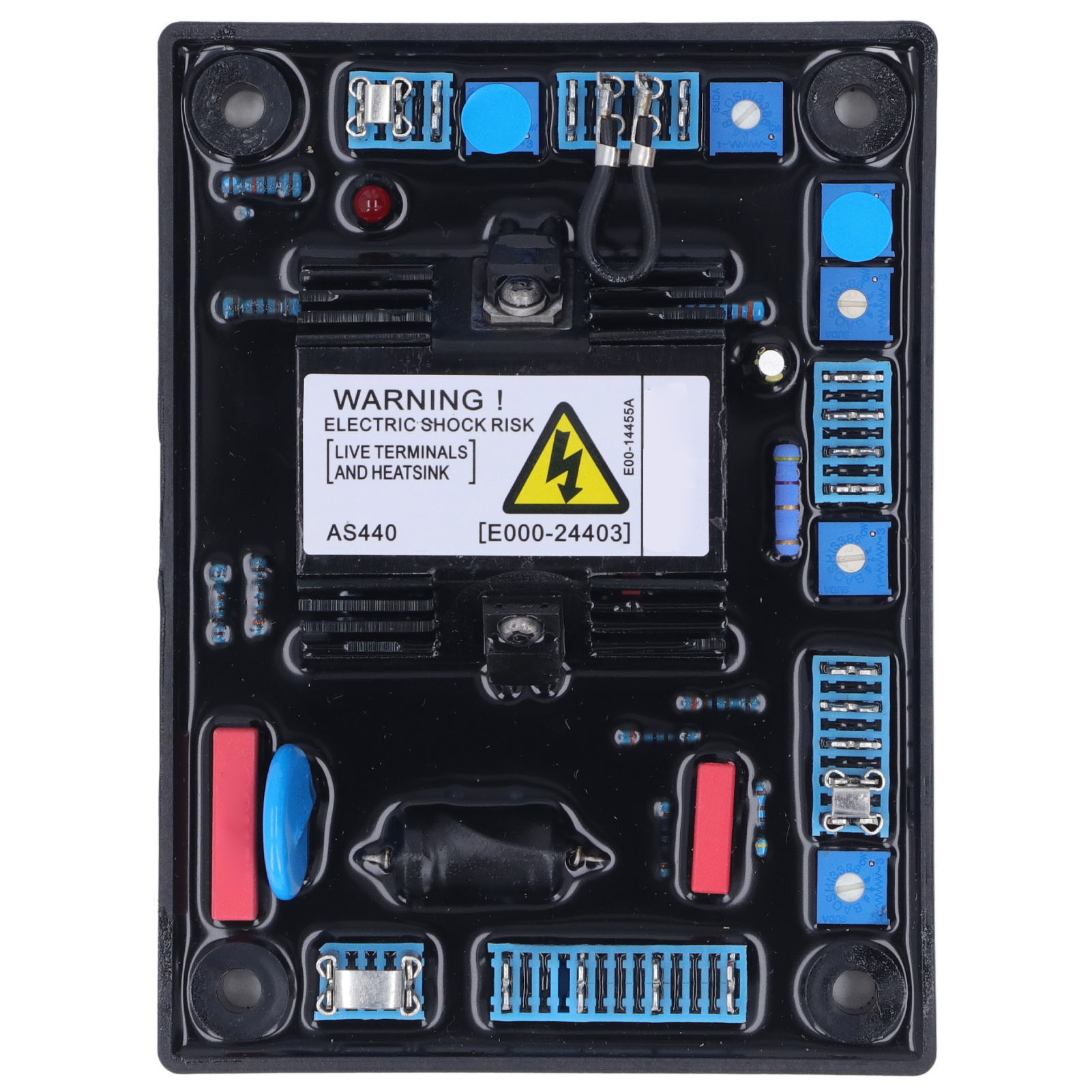

Automatischer Spannungsregler (avr) Mit Niedrigdrehzahlschutz, 100–264 V Ac

1. SMT-TECHNOLOGIE: Der AS440 ist ein halbwellenphasengesteuerter Thyristor-AVR, der Teil des Erregersystems bürstenloser Generatoren ist. Dank Oberflächenmontagetechnik (SMT) bietet er eine hohe Funktionsintegration in einem kompakten Gehäuse. 2. DREHZAHLSCHUTZ: Die Frequenzmessschaltung überwacht kontinuierlich die Generatorausgangsspannung und schützt das Erregersystem vor Überhitzung, indem sie die Ausgangsspannung proportional unter einen voreingestellten Schwellenwert reduziert. Die werkseitig eingestellten Abschaltfrequenzen (UFRO) können manuell angepasst werden. Diese lassen sich per Push-Link-Auswahl einfach auf 50 oder 60 Hz ändern. 3. ANWENDUNGSHINWEISE: Durch den Einsatz effizienter Halbleiter im Netzteil des AVR wird eine positive Spannung ausgehend vom Restspannungspegel sichergestellt. Die Leistungs- und Spannungserfassungsschaltungen verfügen über separate Anschlüsse. So kann die Erregerleistung entweder direkt von der Statorwicklung der Basisanwendung oder, falls ein dauerhafter Kurzschlussbetrieb erforderlich ist, von der Hilfswicklung entnommen werden. 4. STEUERUNG: Basierend auf dieser Abtastspannung regelt der AVR die dem Erregermagnetfeld zugeführte Leistung und somit das Hauptmagnetfeld, um die Motorausgangsspannung innerhalb eines festgelegten Bereichs zu halten. 5. ABS-MATERIAL: Die Platine ist aus hochwertigem ABS-Material gefertigt und daher verschleiß- und stoßfest. Dies gewährleistet eine lange Lebensdauer und hohe Belastbarkeit. Artikeltyp: AVR-Spannungsregler; Modell: AS440; Material: ABS; Eingangsspannung (Induktion): 100–130 V AC (einpolig) oder 190–264 V AC (einpolig); Eingangsspannung (Stromversorgung): 100–264 V AC (einpolig), 50/60 Hz; Ausgangsspannung: 200 V AC bei 82 V DC; Strom: Dauerstrom 4 A, kurzzeitig 7,5 A (10 s); Typische Systemreaktion: AVR-Reaktionszeit: 20 ms (80 ms bei 90 % Erregerstrom, 300 ms bei 97 % Maschinenspannung); Lieferumfang: 1 x AVR-Spannungsregler, 1 x Bedienungsanleitung
