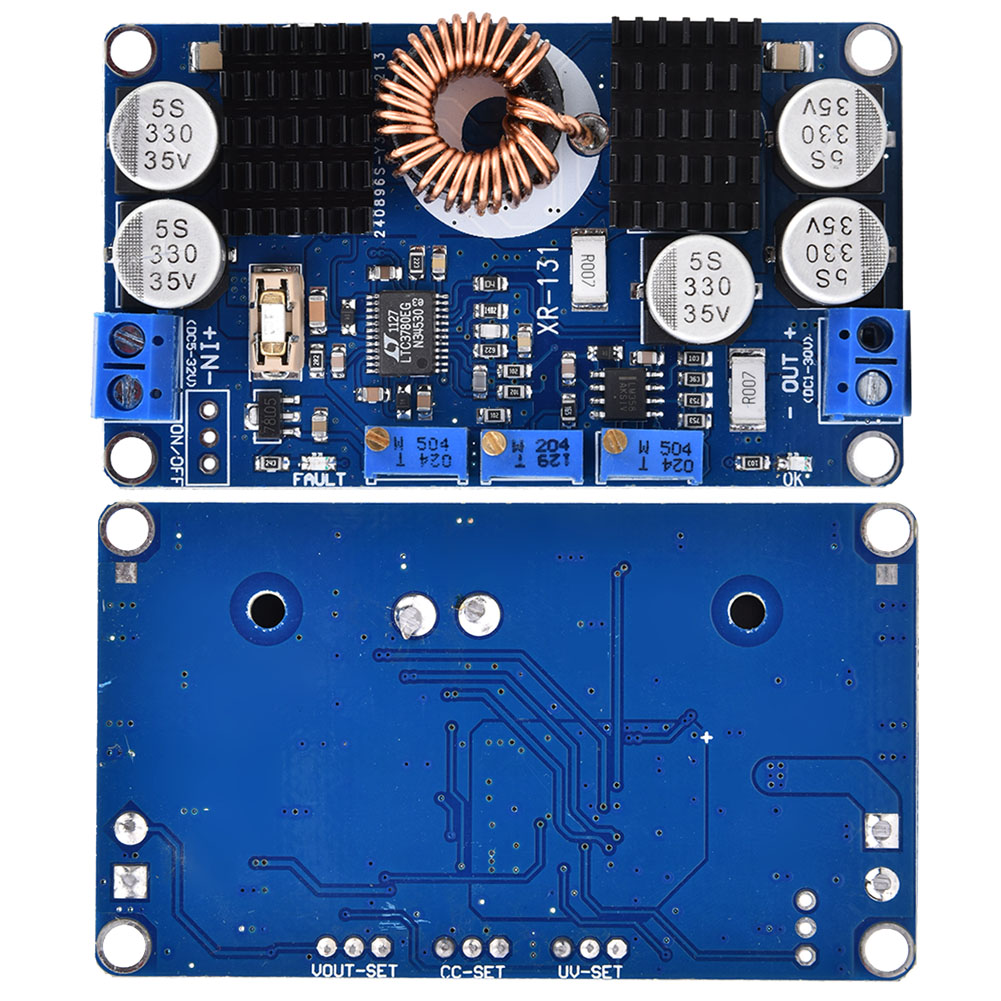

Automatischer Spannungsregler Ltc3780 (aufwärts- Und Abwärtswandler) Dc 5v-32v - 1v-30v 10a

1. Dies ist ein hocheffizientes, geregeltes Netzteilmodul. Die Ausgangsspannung bleibt stabil, egal ob die Eingangsspannung niedriger, höher oder gleich der Ausgangsspannung ist. 2. Das Modul verfügt über umfassende Schutzfunktionen und eignet sich zum Laden von Solarenergie. 3. Die Leiterplatte ist 1,6 mm dick vergoldet. 4. Der Eingang ist mit einer austauschbaren Sicherung zum Schutz des Netzteils und der angeschlossenen Geräte ausgestattet. 5. Durch den Einsatz von galvanisch abgegrenzten, niederohmigen und hochfrequenten Elektrolytkondensatoren wird die Restwelligkeit auf ein Minimum reduziert. 6. Das Modul bietet Schutzfunktionen für Konstantspannung, Konstantstrom und Unterspannung. 7. Oxidierte Kühlkörper sorgen für eine bessere Wärmeableitung als Aluminium-Kühlkörper. 8. Die Induktivität besteht aus Eisen-Silizium-Aluminium für eine geringere Wärmeentwicklung. Einstellmethode: 1. Einstellmethode für den Unterspannungsschutz: (Beispiel: 10-V-Unterspannungsschutz und Abschaltung des Ausgangs mit einer 12-V-Bleiakkubatterie einstellen) Schließen Sie den Eingang an ein geregeltes Netzteil an und stellen Sie es auf 10 V ein. Stellen Sie das Potentiometer für den Unterspannungsschutz ein (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern), bis die Fehleranzeige (rote LED) leuchtet. Die Einstellung ist korrekt. Sobald die Akkuspannung auf 10 V sinkt, schaltet sich die Stromversorgung automatisch ab, um den Akku vor Beschädigung zu schützen. Hinweis: Bei Netzbetrieb ist keine Einstellung erforderlich. 2. Einstellmethode für die Ausgangsspannung: Schließen Sie den Eingang an ein Netzteil an (Spannung über dem Unterspannungsschutzwert). Die rote LED ist aus, die blaue LED leuchtet. Schließen Sie den Ausgang an ein Multimeter an und stellen Sie die gewünschte Ausgangsspannung am Potentiometer ein (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern). Hinweis: Im Normalbetrieb leuchtet die blaue LED, die rote LED ist aus. Andernfalls liegt ein Fehler vor. Entfernen Sie die defekten Komponenten und schalten Sie das Gerät wieder ein. 3. Methode zur Einstellung des Ausgangsstroms: (Beispiel: Laden einer 12-V-Bleiakkubatterie mit 12-V-Eingangsspannung und einem Ladestrom von 5 A) Schließen Sie den Eingang an ein 12-V-Netzteil an, verbinden Sie den Ausgang parallel mit einem Multimeter und stellen Sie das Konstantstrompotentiometer (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern) so ein, dass der Strom den gewünschten Wert von 5 A anzeigt. Entfernen Sie das Multimeter und schließen Sie die Batterie zum normalen Laden an.
