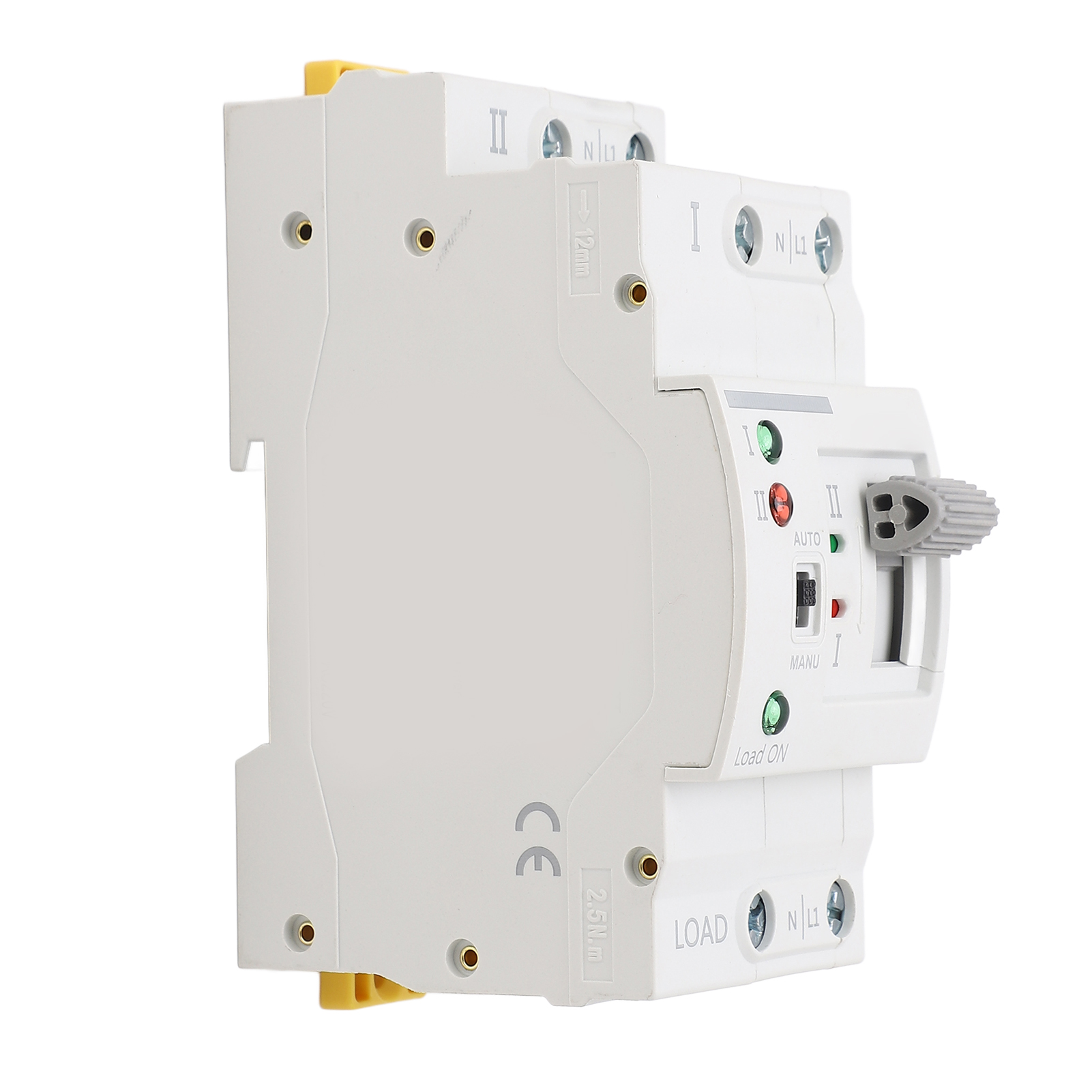

Automatischer Umschalter Für Zwei Stromversorgungen, 2p 63a, Für Generatorstromkreise, Schnelle (millisekunden) Schaltsteuerung, 110 V Wechselstrom

1. ANWENDBARER STROM: Der Umschalter ist ein PC-fähiger, seltener Umschalter mit Zweistationen-Design (A ist die primäre Stromversorgung, B die Notstromversorgung) und eignet sich für 50-V-Wechselstrom- bis 60-Hz-Wechselstromsysteme. 2. STROMAUSFALLVERHINDERUNG: Die Hauptfunktion des automatischen Umschalters besteht darin, bei Ausfall der primären Stromversorgung (Stromversorgung A) automatisch auf die Notstromversorgung (Notstromversorgung B) umzuschalten, um den Betrieb aufrechtzuerhalten (Umschaltzeit unter 50 Millisekunden) und somit Stromausfallprobleme effektiv zu beheben. 3. TEMPERATURBEREICH: Der Betriebstemperaturbereich des Umschalters liegt zwischen -5 °C und +40 °C. Die Durchschnittstemperatur über 24 Stunden muss unter +35 °C liegen. Die Lagertemperatur liegt zwischen -25 °C und +55 °C und kann kurzzeitig (unter 24 Stunden) +70 °C erreichen. 4. HINWEIS ZUR INSTALLATION: Bei einer Umgebungstemperatur von +40 °C darf die relative Luftfeuchtigkeit am Installationsort 50 % nicht überschreiten. Je niedriger die Temperatur, desto höher die relative Luftfeuchtigkeit. Beträgt die durchschnittliche Mindesttemperatur des feuchtesten Monats beispielsweise +20 °C, kann die durchschnittliche maximale relative Luftfeuchtigkeit in diesem Monat 90 % erreichen. Es sind geeignete Maßnahmen zu ergreifen, um Kondensation aufgrund von Temperaturschwankungen zu vermeiden. 5. BESCHREIBUNG DER VERSCHMUTZUNG: Der Umschalter für zwei Stromversorgungen weist eine Verschmutzungsstufe von 3 auf (leitfähige Verschmutzung oder nichtleitende, trockene Verschmutzung, die durch Kondensation leitfähig wird). Der automatische Umschalter (ATS) kann vertikal oder horizontal im Schaltschrank installiert werden. Spezifikationen: Produkttyp: Automatischer Umschalter für zwei Stromversorgungen; Nennstrom In: 63 A; Isolationsspannung Ui: 690 V AC; Schutzart: PC; Frequenz: 50/60 Hz; Norm: IEC 60947-6; Bemessungskurzschlussstromgrenze (RT16-00/63A): 50 kA. Lieferumfang: 1 x Automatischer Umschalter für zwei Stromversorgungen. Hinweis: Wartung und Inspektion dürfen nur von Fachkräften durchgeführt werden. 1. Um den ordnungsgemäßen Betrieb des automatischen Umschalters zu gewährleisten, muss die erste Wartung und Inspektion innerhalb von 6 Monaten nach Inbetriebnahme erfolgen. Danach sind Wartung und Inspektion mindestens einmal jährlich durchzuführen. Bei schwierigen Installationsbedingungen sollte die Wartungs- und Inspektionsfrequenz erhöht werden. 2. Prüfen Sie die elektrischen Kontaktteile auf Verformungen und Beschädigungen und reinigen Sie die Oberfläche. 3. Prüfen Sie auf Metallpartikel und lokale Verbrennungen. Rost, Oxidation und Staub auf der Kontaktfläche können zu Kontaktproblemen führen; daher sind eine manuelle Prüfung und eine Kontaktwiderstandsmessung erforderlich. 4. Ist der automatische Umschalter (ATS) feucht oder wurde er längere Zeit nicht benutzt, muss er vor dem Anschluss getrocknet werden. Nach dem Entfernen von Staub ist der Isolationswiderstand der Normal- und der Wechselstromversorgung mit einem 500-V-Megohmmeter zu messen. Der Isolationswiderstand auf der Lastseite und zwischen den beiden Polen darf in der Nähe von spannungsführenden Teilen und Metallplatten nicht unter 10 MΩ liegen.
