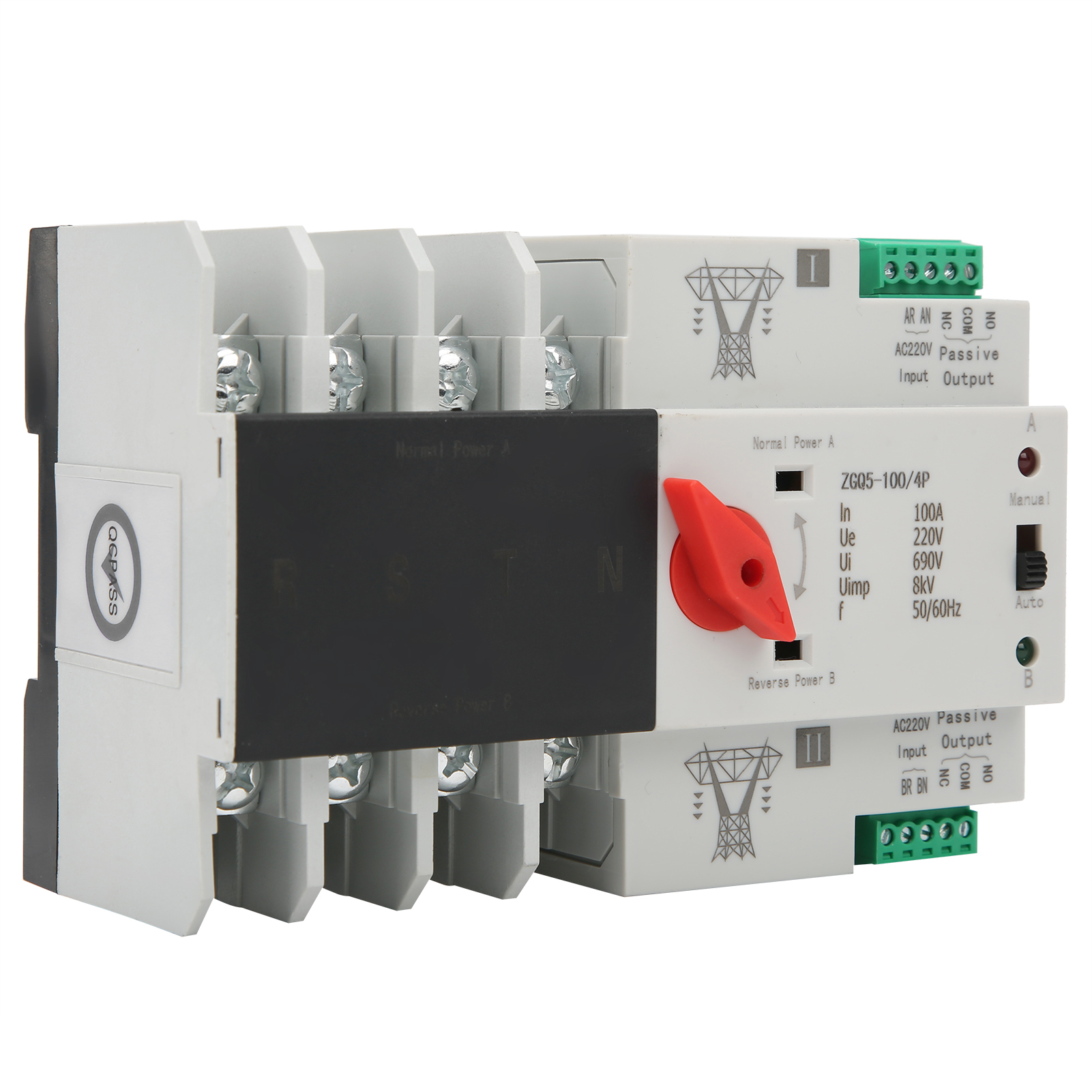

Automatischer Umschalter Mit Zwei Stromversorgungen Und Leitungsschutzschalter Zgq5-100/4p 220v

1. Die Verwendung von Silberkontakten verbessert die Leitfähigkeit und Lebensdauer des Produkts deutlich. 2. Der integrierte Standby-Signalausgang ermöglicht den Anschluss einer Kontrollleuchte zur einfachen Beobachtung von außerhalb des Gehäuses. 3. Hergestellt aus hochwertigem, flammhemmendem Kunststoff, bietet dieses Produkt hervorragende Isolation, Beständigkeit gegen hohe Temperaturen und Alterung und gewährleistet so einen sicheren und zuverlässigen Betrieb. 4. Bei Ausfall der Hauptstromversorgung übernimmt die Notstromversorgung sofort und garantiert so unterbrechungsfreie, zuverlässige und sichere Stromversorgung. 5. Das Gerät schaltet bei Stromausfall automatisch auf die Notstromversorgung um und nach deren Wiederherstellung wieder auf die Hauptstromversorgung. Produkttyp: Automatischer Umschalter für zwei Stromversorgungsarten. Modell: ZGQ5-100/4P. Material: Kunststoff. Funktion: Schaltet bei Stromausfall auf Notstromversorgung um und nach deren Wiederherstellung wieder auf die Hauptstromversorgung. Betriebsfrequenz: 50–60 Hz. Nennstrom: 100 A. Nennspannung: 110–230 V AC. Betriebsspannung: 220 V AC. Betriebsart: Automatisch und manuell. ATS: CB-Ebene. Umschaltzeit: ≤ 0,05 s. Polzahl: 4P. Gebrauchsanweisung: 1. Platzieren Sie den automatischen Umschalter für die Doppelstromversorgung auf der Testplattform und schließen Sie die entsprechenden Stromleitungen unter Beachtung der Phasenfolge an. Die Phasen- und Neutralleiter müssen korrekt angeschlossen sein; ein falscher Anschluss ist verboten. 2. Beim Testen des dreipoligen Schalters müssen die Neutralleiter (gemeinsamer und Reserve-Neutralleiter) jeweils an die Neutralleiterklemmen (NN und RN) angeschlossen werden. 3. Stellen Sie den automatischen Umschalter für die Doppelstromversorgung auf automatischen Schalt- und Rücksetzmodus ein. Wenn die Spannung beider Stromversorgungen normal ist, stellen Sie den Schalter auf die gemeinsame Stromversorgung und schalten Sie diese ab. 4. Konfigurieren Sie die gemeinsame Stromversorgung (NA, NB, NC, NN) für einen beliebigen Phasenausfall. Die Doppelstromversorgung schaltet automatisch auf die Notstromversorgung um. Sobald die Hauptstromversorgung wieder normal funktioniert, kehrt sie in den Normalbetrieb zurück. 5. Stellen Sie die Spannung einer beliebigen Phase der Hauptstromversorgung auf den voreingestellten Unterspannungswert ein. Das redundante Netzteil schaltet automatisch auf die Notstromversorgung um. Sobald die Hauptstromversorgung wieder normal funktioniert, kehrt das Netzteil in den Normalbetrieb zurück. Lieferumfang: 1 x redundanter Umschalter, 1 x Bedienungsanleitung
