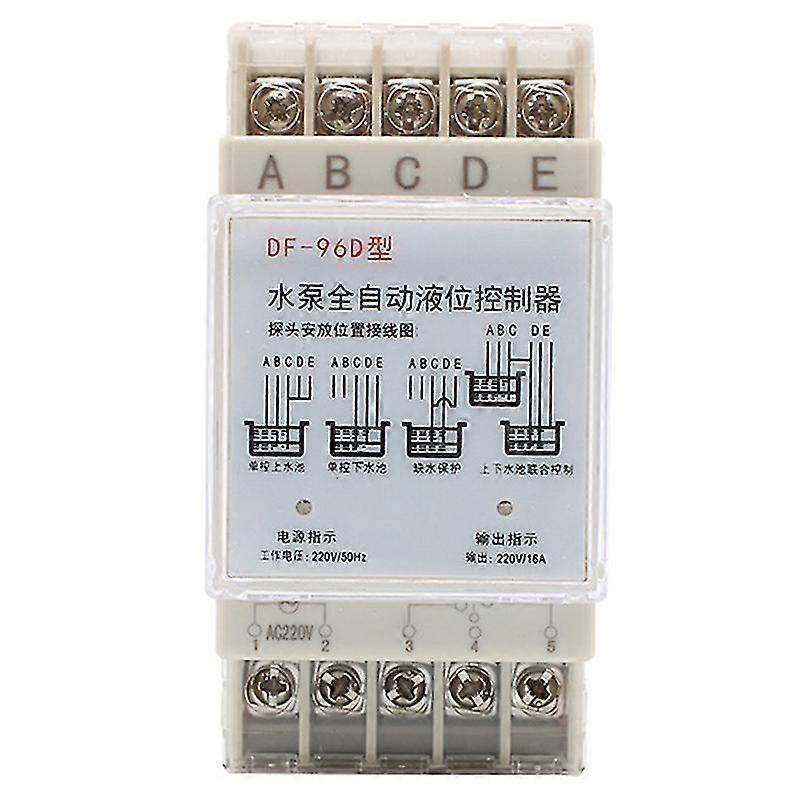

Automatischer Wasserstandsregler Df-96d, Tankpumpe, Automatischer Flüssigkeitsschalter, 220-v-relais

Einzelsteuerungssystem für Wasserstandserhöhung (Wasserspeicherung): A (rot) – Oberer Wasserstandskontrollpunkt. Sobald der Wasserstand Punkt A erreicht, berührt die Sonde das Wasser und die Steuerung stoppt die Pumpe automatisch. B (blau) – Unterer Wasserstandskontrollpunkt. Unterschreitet der Wasserstand Punkt B, befindet sich die Sonde außerhalb des Messbereichs und die Steuerung startet die Pumpe automatisch neu. C (schwarz) – Muss als gemeinsame Leitung am Beckenboden verlegt werden. D (grün) und E (gelb) sind mit C (schwarz) verbunden. Einzelsteuerungssystem für Wasserstandsabsenkung (Wasserablass): E – Oberer Wasserstandskontrollpunkt. Sobald der Wasserstand Punkt E erreicht, berührt die Sonde das Wasser und die Steuerung startet die Pumpe automatisch. D – Unterer Wasserstandskontrollpunkt. Unterschreitet der Wasserstand Punkt D, befindet sich die Sonde außerhalb des Messbereichs und die Steuerung stoppt die Pumpe automatisch. C – Muss als gemeinsame Leitung am Beckenboden verlegt werden. A und B – Nicht verbunden. Niedrigwasserschutz: C und D – Untere Wasserstandskontrollpunkte. Wenn der Wasserstand diesen Punkt überschreitet, fährt die Sonde C oder D aus dem Wasser und die Steuerung stoppt die Pumpe automatisch. E und C sind kurzgeschlossen; A und B sind getrennt. Allgemeine Installationsanleitung für die Steuerung von Ober- und Unterbecken: A – Oberer Wasserstandsmesspunkt des Oberbeckens. Wenn der Wasserstand Punkt A erreicht, kommt die Sonde mit dem Wasser in Kontakt und die Steuerung stoppt die Pumpe automatisch. B – Unterer Wasserstandsmesspunkt des Oberbeckens. Wenn der Wasserstand Punkt A überschreitet, fährt die Sonde aus dem Wasser und die Steuerung startet die Pumpe automatisch neu. C – Muss als gemeinsame Leitung am Boden von Ober- und Unterbecken angebracht werden. D – Unterer Wasserstandsmesspunkt des Unterbeckens. Wenn der Wasserstand Punkt D überschreitet, fährt die Sonde aus dem Wasser und die Steuerung stoppt die Pumpe automatisch. E – Oberer Wasserstandsmesspunkt des Unterbeckens. Wenn der Wasserstand Punkt E erreicht, kommt die Sonde mit dem Wasser in Kontakt und die Steuerung startet die Pumpe automatisch neu. Das Becken beginnt dann zu entleeren. Andernfalls ist Punkt E getrennt. Typ: DF-96D Aktualisierte Version. Betriebsspannung: 220 V AC / 50 Hz. Max. Stromstärke: 10 A (30-A-Zeitschaltuhr verwenden). Montage: DIN-Schienenmontage. Leistungsaufnahme ≤ 2 W. Übertragungssignal: 500 mU. Fehlerbehebung bei folgenden Problemen: 1. Gerät eingeschaltet, funktioniert aber nicht: a. Prüfen Sie, ob die rote Kontrollleuchte leuchtet. Falls nicht, überprüfen Sie die korrekte Verbindung. 2. Wenn der Wasserstand über oder unter den Sonden liegt, die Pumpe aber nicht automatisch startet oder stoppt, prüfen Sie Folgendes: a. Ist die Sonde zu hoch oder zu niedrig positioniert, sodass der Wasserstand sie erreichen kann? b. Ist die Verbindung der oberen und unteren Leitungen oder der Sonde fehlerhaft oder kurzgeschlossen? c. Ist die Sonde verrostet oder korrekt angeschlossen? d. Prüfen Sie, ob die gemeinsame Leitung korrekt am Beckenboden positioniert ist. Farbe: Cremeweiß. Material: Kunststoff. Abmessungen: 100 x 50 x 75 mm. Lieferumfang: 1 x Niveauregler. Nur die oben genannten Artikel sind enthalten. Andere Produkte sind nicht enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom Original abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
