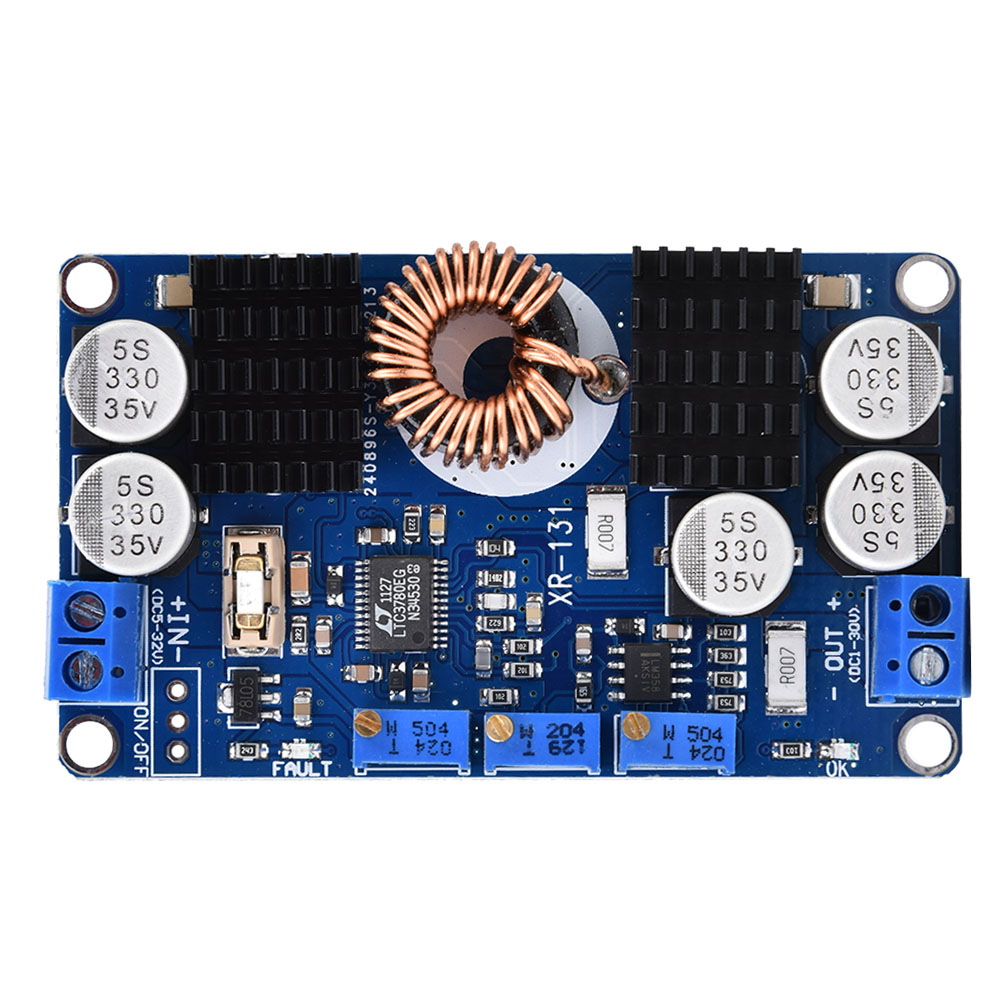

Automatisches Dc 5v-32v Auf 1v-30v 10a Spannungsregler-lastmodul Ltc3780

Willkommen in unserem Shop! Entdecken Sie unser automatisches Schaltreglermodul, das eine stabile und zuverlässige Stromversorgung für eine Vielzahl von Anwendungen bietet. Dieses hocheffiziente Modul hält die Ausgangsspannung konstant, selbst wenn die Eingangsspannung niedriger, höher oder gleich der gewünschten Ausgangsspannung ist. Detaillierte technische Daten: - Produkttyp: Automatischer Spannungsregler (Aufwärts-/Abwärtsregler) - Eingangsspannung: DC 5 V–32 V (empfohlen: über 10 V) - Ausgangsspannung: DC 1 V–30 V, stufenlos einstellbar - Ausgangsstrom: 10 A (maximal), 7 A Dauerstrom empfohlen - Ausgangsleistung: 80 W Dauerleistung, 130 W Spitzenleistung (verbesserte Wärmeableitung bei Leistungen über 80 W) - Restwelligkeit: 50 mV (gemessen bei 12 V bis 10 V) 12 V, 5 A) - Kurzschlussschutz: Ja - Verpolungsschutz am Eingang: Nein (ggf. Schottky-Dioden am Eingang anschließen) - Rückstromschutz am Ausgang: Nein (zum Laden von Batterien oder induktiven Lasten eine Schottky-Diode am Ausgang anschließen) - Abmessungen: 77,6 x 46,5 x 15 mm / 3,06 x 1,83 x 0,59 Zoll Dieses Modul verfügt über umfassende Schutzfunktionen und eignet sich daher ideal zum Laden mit Solarenergie. Die Leiterplatte ist mit einer 1,6-lagigen, verstärkten Goldbeschichtung versehen, die für erhöhte Leitfähigkeit und Langlebigkeit sorgt. Der Eingang ist mit einer austauschbaren Sicherung zum Schutz des Netzteils und der angeschlossenen Geräte ausgestattet. Das Design verwendet hochfrequente Elektrolytkondensatoren mit niedrigem Widerstand, wodurch die Restwelligkeit minimiert wird. Das Modul bietet Schutz vor Überspannung, Überstrom und Unterspannung. Der Kühlkörper aus oxidiertem Aluminium gewährleistet eine effiziente Wärmeableitung, die herkömmlichen Aluminium-Kühlkörpern überlegen ist. Die Induktivität aus Eisen-Silizium-Aluminium erzeugt weniger Wärme und sorgt so für eine bessere Gesamtleistung. Einstellmethode: 1. Einstellen des Unterspannungsschutzes (Beispiel: 10-V-Schutz für eine 12-V-Bleiakkumulatorbatterie): Schließen Sie den Eingang an ein geregeltes Netzteil an und stellen Sie es auf 10 V ein. Stellen Sie das Potentiometer für den Unterspannungsschutz ein (im Uhrzeigersinn drehen zum Erhöhen, gegen den Uhrzeigersinn zum Verringern), bis die Fehleranzeige (rot) aufleuchtet. Die Einstellung ist damit abgeschlossen. Wenn die Batterie auf 10 V entladen ist, wird die Stromversorgung automatisch abgeschaltet, um die Batterie zu schützen. Hinweis: Wenn Sie keine Batterie verwenden, ist diese Einstellung nicht erforderlich. 2. Einstellen der Ausgangsspannung: Schließen Sie den Eingang an eine Stromquelle an (Spannung höher als der Unterspannungsschutzwert). Die rote LED sollte aus und die blaue LED leuchten. Schließen Sie ein Multimeter an den Ausgang an und stellen Sie die gewünschte Spannung mit dem Ausgangsspannungspotentiometer ein (im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern). Hinweis: Im Normalbetrieb ist die rote LED aus und die blaue LED leuchtet. Leuchtet die rote LED, liegt ein Fehler vor; beheben Sie diesen und schalten Sie das Gerät wieder ein. 3. Einstellen des Ausgangsstroms (Beispiel: Laden einer 12-V-Bleiakkumulatorbatterie mit 12 V Eingangsspannung und 5 A Ladestrom): Schließen Sie den Eingang an ein 12-V-Netzteil an. Schließen Sie ein Multimeter parallel zum Ausgang an. Stellen Sie den Konstantstromregler (im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern) so ein, dass der Strom den gewünschten Wert von 5 A anzeigt. Entfernen Sie das Multimeter und schließen Sie die Batterie zum normalen Laden an. Lieferumfang: - 1 x Automatisches Spannungsreglermodul Dieses Modul eignet sich perfekt für Stromversorgungsprojekte, Batterieladung, Solaranlagen und viele andere Anwendungen, die eine präzise und zuverlässige Regelung erfordern.
