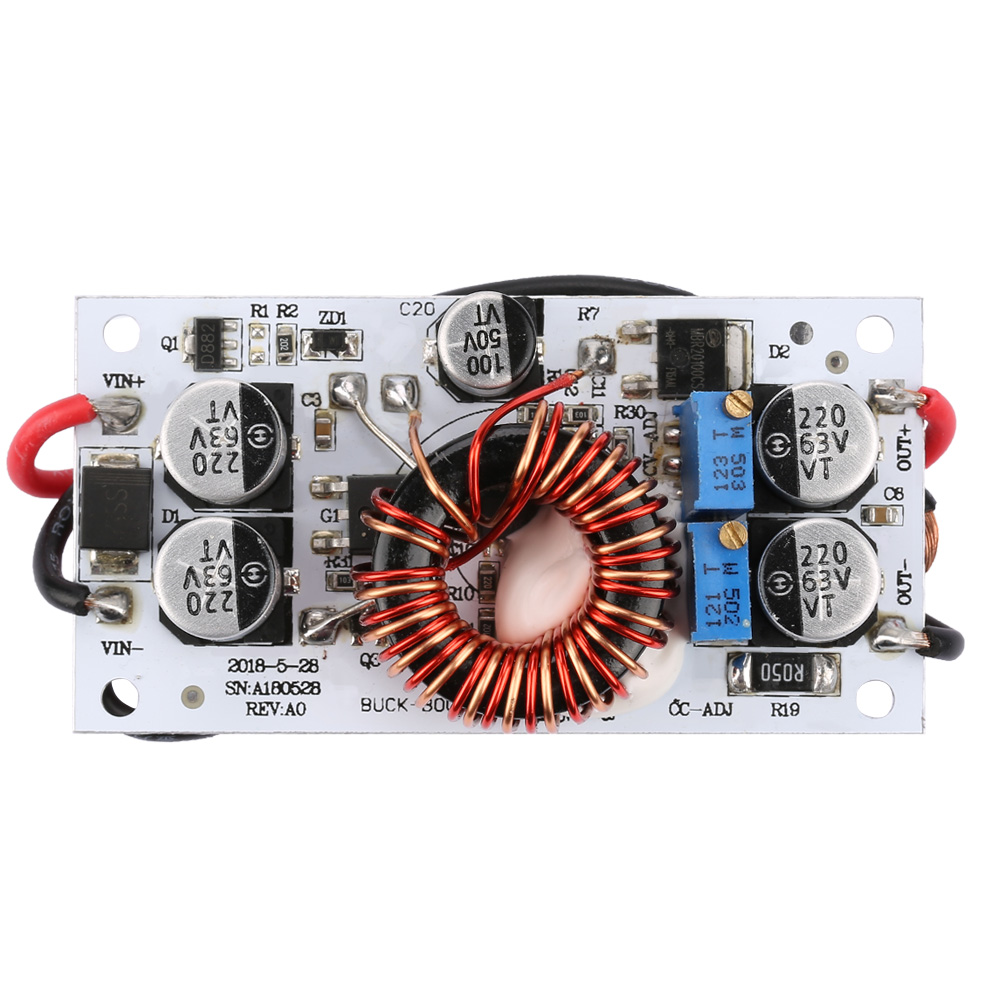

Automatisches Dc/dc-aufwärts-/abwärts-netzteilmodul, Spannungs- Und Stromeinstellung

1. Automatische Auf-/Abwärtsregelung der Ausgangsspannung. 2. Konstante Ausgangsspannung/-stromstärke, stufenlos einstellbar. 3. Hoher Wirkungsgrad von bis zu 90 %. 4. Leistungsstarke elektronische Bauteile für stabilen und zuverlässigen Betrieb. 5. Hauptsächlich verwendet für Solarstraßenbeleuchtung, LED-Ansteuerung, Kfz-Stromversorgung, Solarladung, Batterieladung usw. Merkmale: 1. Automatische Auf-/Abwärtsregelung der Ausgangsspannung. 2. Konstante Ausgangsspannung/-stromstärke, stufenlos einstellbar. 3. Hoher Wirkungsgrad von bis zu 90 %. 4. Leistungsstarke elektronische Bauteile für stabilen und zuverlässigen Betrieb. 5. Aluminiumsubstrat-Leiterplatte mit guter Wärmeleitfähigkeit. 6. Verpolungssicherer Eingangs-MOSFET. 7. Hauptsächlich verwendet für den Betrieb von Solarstraßenlaternen, LED-Ansteuerungen, Kfz-Stromversorgungen, Solarladegeräten, Akkuladung usw. Spezifikationen: Eingangsspannung: DC 10–36 V, Eingangsstrom: 5 A (max.), Ausgangsspannung: DC 10–36 V (Konstantspannung 2,5–36 V), Ausgangsstrom: 0–5 A (Konstantstrom 0,3–5 A), Ausgangsleistung: 75 W (max.), Wirkungsgrad: 88–90 % (abhängig von der Eingangs-/Ausgangsspannung), Betriebstemperatur: -20 bis 50 °C, Gewicht: ca. 47 g. Modulanleitung: 1. VIN+ ist der positive Eingang, VIN- der negative Eingang. 2. OUT+ ist der positive Ausgang, OUT- der negative Ausgang. 3. Einstellbereich Konstantspannung: DC 2,5 V–36 V (im Uhrzeigersinn verringern, gegen den Uhrzeigersinn erhöhen). Stellen Sie die Leerlaufspannung auf den Lastbedarf ein und schließen Sie dann die Last an. (Stellen Sie den Konstantstrom im Konstantspannungsmodus auf den Maximalwert ein.) 4. Einstellbereich Konstantstrom: 0,3 A–5 A (im Uhrzeigersinn verringern, gegen den Uhrzeigersinn erhöhen). Stellen Sie zunächst die Leerlaufspannung auf den Lastbedarf ein (die Leerlaufspannung sollte 1–2 V höher als die Lastspannung sein). Stellen Sie den Strom auf den Minimalwert ein und erhöhen Sie ihn dann langsam bis zum Lastbedarf. 5. Bei einer Ausgangsleistung von über 35 W muss die Wärmeableitung verbessert werden. 6. Wenn Sie dieses Modul mit einem Schaltnetzteil oder einer anderen sekundären Stromversorgung betreiben, stellen Sie sicher, dass die Leistung des Netzteils mindestens doppelt so hoch ist wie die des Moduls. Lieferumfang: 1 x Auf-/Abwärtswandler. Hinweis: 1. Eingangs-/Ausgangsspannung und -strom dürfen während des Betriebs die Maximalwerte nicht überschreiten, um Schäden am Netzteil zu vermeiden. 2. Achten Sie bei längerem Betrieb auf ausreichende Belüftung und Wärmeableitung, um die Lebensdauer des Netzteils zu verlängern.
