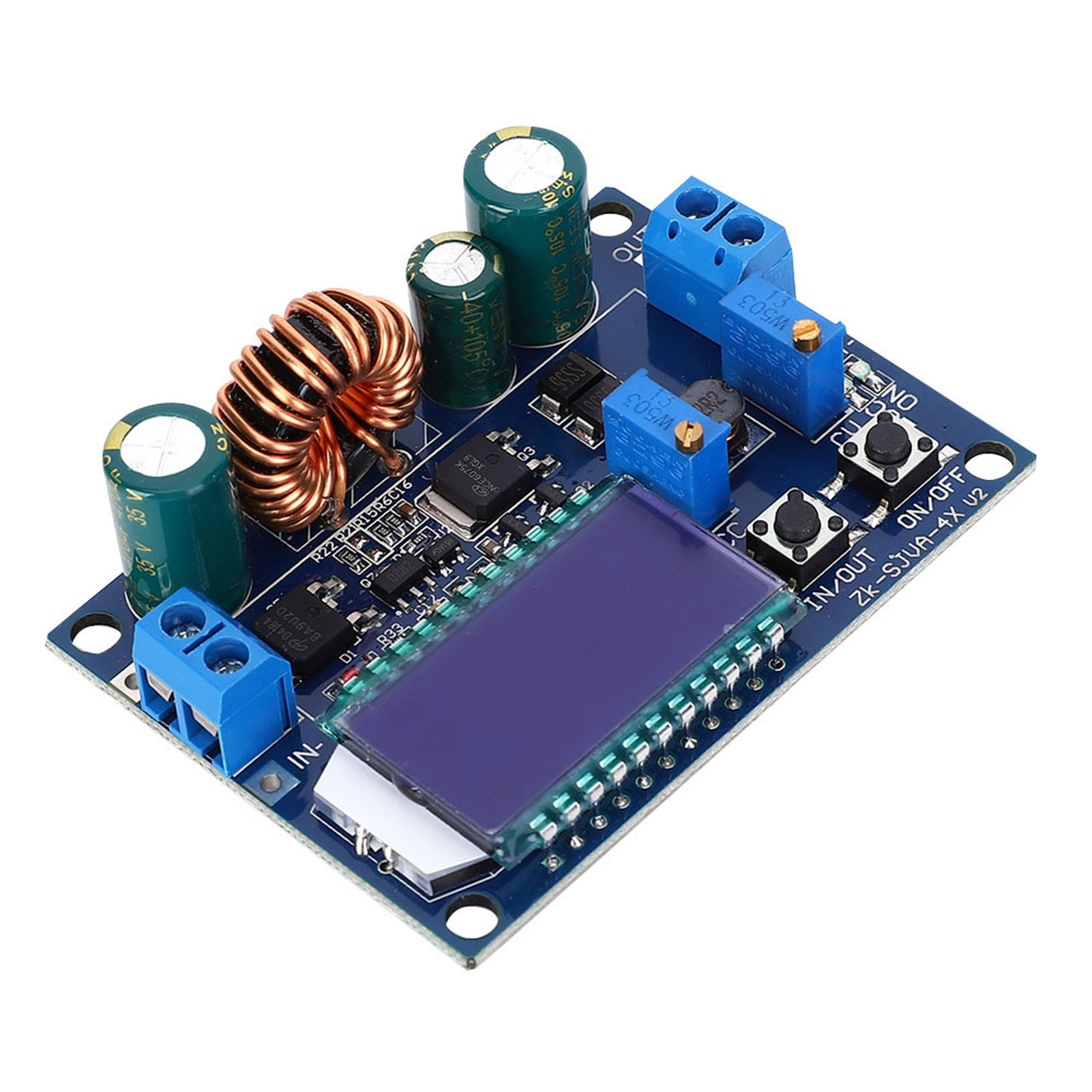

Automatisches Dc/dc-netzteilmodul Mit Auf- Und Abwärtswandler, Konstantspannungs- Und Konstantstromregelung, Lastanzeige Und Lcd-anzeige Der Spannungs- Und Stromregelung.

Willkommen in unserem Shop! Dieses nicht-isolierte Aufwärts-/Abwärts-Schaltnetzteilmodul liefert konstanten Strom und konstante Spannung mit einer maximalen Leistung von 35 W. Es eignet sich ideal für verschiedene Anwendungen wie das Laden von Akkus, den Betrieb von Hochleistungs-LEDs oder andere Anwendungen, die eine präzise Regelung erfordern. **Hauptmerkmale:** - LCD-Display: Echtzeit-Anzeige von Eingangsspannung, Ausgangsspannung, Ausgangsstrom und Ausgangsleistung. - Verpolungsschutz am Eingang: Bitte überprüfen Sie vor dem Anschließen die Plus- und Minuspolmarkierungen auf der Platine, um Beschädigungen zu vermeiden. - Boost-/Break-Funktion: Einstellbare Ausgangsspannung von 0,5 V bis 30 V, mit einstellbarer Strombegrenzung von 0,2 A bis 4 A. - Rückstromschutz am Ausgang: Beim Laden von Akkus ist keine zusätzliche Schutzdiode erforderlich. - Ein-/Ausschalter per Knopfdruck: Sie können den Standardzustand (EIN oder AUS) beim Einschalten festlegen. - Verwendet Boost/Buck-Chips als Controller-Hauptschaltung, mit einem externen 60V/75A-MOSFET und zwei SS56-Schottky-Gleichrichtern (60V/5A), was eine höhere Stabilität als die XL6009/LM2577-Lösungen bietet. - Geringe Restwelligkeit dank integriertem LC-Filter. **Technische Daten:** - Typ: Nicht isoliertes Konstantstrom-Netzteilmodul, Buck-Boost, max. 4A. - Eingangsspannung: 5,5–30V DC (bei 5V wird die Spannungs-/Strommessung ungenau; Unterspannungsschutz unter 4,7V). - Ausgangsspannung: 0,5–30V DC, einstellbar. - Ausgangsstrom: 0,2–3A, einstellbar (bis zu 4A mit verbesserter Wärmeableitung; über 65°C, Schutz erhöhen). Konstantstrom-Kontrollleuchte, Ausgangsleistung auf 35 W begrenzt. Bei niedrigen Spannungen 4 A nicht überschreiten, um Schäden zu vermeiden. - Spannungsanzeigeauflösung: 0,05 V. - Stromanzeigeauflösung: 0,005 A. - Wirkungsgrad: ca. 88 %. - Sanftanlauf: Ja (kann bei hohen Lasten beim Start fehlschlagen). - Verpolungsschutz am Eingang: Ja. - Rückstromschutz am Ausgang: Ja. - Kurzschlussschutz: Ja. - Betriebsfrequenz: 180 kHz. **Lieferumfang:** - 1 Modul - 4 Kunststoffhalterungen - 1 Kühlkörper **Bedienungsanleitung:** - IN/OUT- und ON/OFF-Tasten: Die erste schaltet die Anzeige zwischen Eingangs- und Ausgangsspannung um, ein langer Druck schaltet zwischen Ausgangsstrom und Ausgangsspannung um. Der zweite Schalter steuert den EIN/AUS-Zustand des Ausgangs; ein langer Druck legt den Standardzustand für das nächste Einschalten fest. - Potentiometer: Das CC-Potentiometer regelt die Strombegrenzung (Drehung im Uhrzeigersinn zum Erhöhen), eine rote Kontrollleuchte zeigt den Konstantstrom an. Das CV-Potentiometer regelt die Ausgangsspannung (Drehung im Uhrzeigersinn zum Erhöhen). Die EIN-Anzeige zeigt den Ausgangszustand an. **Aktuelle Einstellungen:** 1. Verwendung als Aufwärts-/Abwärtswandler mit Überstromschutz: Stellen Sie CV auf die gewünschte Spannung ein, messen Sie dann den Kurzschlussstrom am Ausgang mit einem Multimeter (10 A) und stellen Sie CC ein, um die Schutzgrenze festzulegen. 2. Als Ladegerät: Stellen Sie die Erhaltungsspannung (z. B. 4,2 V für einen 3,7-V-Li-Ionen-Akku) und den maximalen Ladestrom ein und passen Sie dann DC entsprechend an. Das Modul schaltet automatisch in den Konstantstrom- und anschließend in den Konstantspannungsmodus. 3. Als Hochleistungs-LED-Treiber: Stellen Sie die maximale Betriebsspannung und den Betriebsstrom ein und schließen Sie dann die LED an. **Wichtige Hinweise:** - Bei Strömen über 3 A oder Leistungen über 35 W muss die Wärmeableitung verbessert werden. - Schließen Sie IN- und OUT- nicht kurz, um einen Ausfall der Konstantstromfunktion zu vermeiden. - Stellen Sie sicher, dass die Eingangsleistung stets höher ist als die Anforderungen der Last. - Für Volllastausgang muss die Eingangsspannung über 8 V liegen; bei 5 V beträgt die maximale Leistung ca. 15 W, und die Spannungs-/Strommessung ist ungenau. Der maximale Strom beträgt 4 A und ist durch die maximale Leistung begrenzt (z. B. bei 17 V nicht über 2 A). Kurzschlussschutz: Nach der Aktivierung schaltet sich der Ausgang automatisch ab; durch erneutes Anlegen der Stromversorgung wird er zurückgesetzt. Wenn Ihr Netzteil keinen Überstromschutz besitzt, fügen Sie zur zusätzlichen Sicherheit eine Sicherung in Reihe am Eingang hinzu. Unterspannungsschutz: Standard-Schwellenwert von ca. 4,7 V; unterhalb dieses Wertes schaltet sich der Ausgang ab und verbindet sich nach Wiedereinschalten der Stromversorgung wieder (bei hohem Strom den Spannungsabfall an den Eingangsleitungen prüfen).
