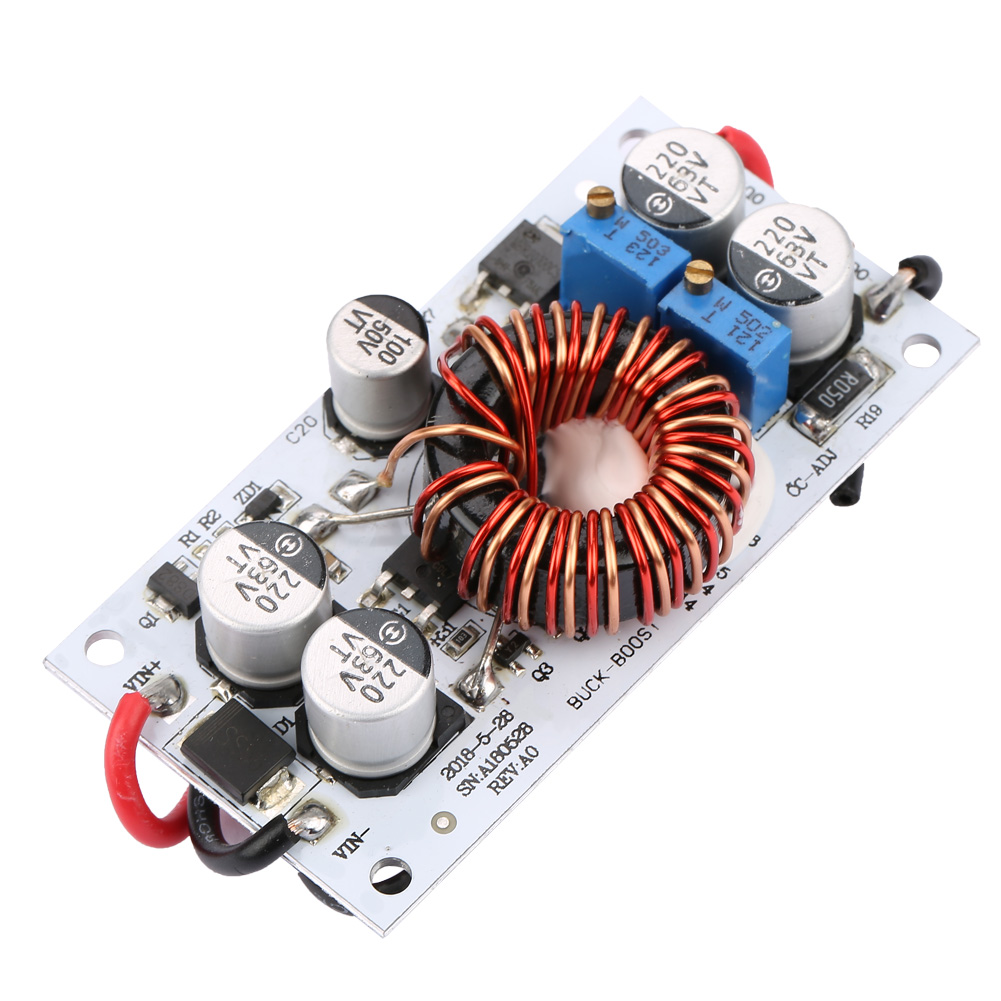

Automatisches Dc/dc-netzteilmodul Mit Einstellbarer Spannung Und Stromstärke – Auf-/abwärtswandler

Willkommen in unserem Shop! Entdecken Sie unser automatisches DC/DC-Aufwärts-/Abwärts-Netzteilmodul – einen leistungsstarken und vielseitigen Spannungs- und Stromregler. Dieses kompakte und leistungsstarke Modul bietet eine zuverlässige und effiziente Stromversorgung für eine Vielzahl von Anwendungen. **Hauptmerkmale:** * Automatische Aufwärts-/Abwärts-Ausgangsspannung:** Funktioniert nahtlos mit Eingangsspannungen von 10 V bis 36 V und liefert eine stabile und einstellbare Ausgangsspannung. * Stufenlos einstellbare Konstantspannung/Konstantstrom-Ausgangsspannung:** Bietet präzise Steuerung mit einem Konstantspannungsbereich von 2,5 V bis 36 V und einem Konstantstrombereich von 0,3 A bis 5 A. * Hoher Wirkungsgrad:** Erreicht einen Wirkungsgrad von bis zu 90 % und minimiert so Leistungsverluste und Wärmeentwicklung. * Hochwertige Leistungselektronik:** Stabile und zuverlässige Konstruktion für optimale Langlebigkeit und Leistung. * Effiziente Wärmeableitung:** Substrat-Leiterplatte aus Aluminium für hervorragende Wärmeleitfähigkeit. * **Verpolungsschutz:** Integrierter Eingangs-MOSFET schützt das Modul vor versehentlichem Verpolen. * **Vielseitige Anwendungen:** Ideal für die Stromversorgung von Solarstraßenlaternen, LEDs, Kfz-Netzteilen, Solarladegeräten, Akkus und vielen anderen Elektronikprojekten. **Detaillierte Spezifikationen:** * **Eingangsspannung:** DC 10–36 V * **Maximaler Eingangsstrom:** 5 A * **Ausgangsspannung:** DC 10–36 V (Konstantspannungsregelung: 2,5–36 V) * **Ausgangsstrom:** 0–5 A (Konstantstromregelung: 0,3–5 A) * **Maximale Ausgangsleistung:** 75 W * **Umwandlungswirkungsgrad:** 88 % bis 90 % (abhängig von den Eingangs-/Ausgangsspannungen) * **Betriebstemperatur:** -20 °C bis +50 °C * **Gewicht:** ca. 47 g **Bedienungsanleitung des Moduls:** 1. **Eingangsanschlüsse:** VIN+ (positiv), VIN- (negativ). 2. **Ausgangsanschlüsse:** OUT+ (positiv), OUT- (negativ). 3. **Konstantspannungseinstellung (CV):** Drehen Sie das entsprechende Potentiometer (im Uhrzeigersinn zum Verringern, gegen den Uhrzeigersinn zum Erhöhen), um die Leerlaufspannung auf den für Ihre Last erforderlichen Wert einzustellen. Schließen Sie anschließend die Last an. Stellen Sie sicher, dass die Konstantstromeinstellung im CV-Modus auf Maximum steht. 4. **Konstantstromeinstellung (CC):** Stellen Sie zunächst die Leerlaufspannung auf den erforderlichen Wert ein (sie sollte 1–2 V höher als die Lastspannung sein). Drehen Sie das Strompotentiometer auf den Minimalwert und erhöhen Sie ihn dann schrittweise auf den von der Last benötigten Wert. 5. **Wärmeableitung:** Aktive Kühlung (Lüfter) wird empfohlen, wenn die Ausgangsleistung 35 W übersteigt. 6. **Netzteil:** Wenn Sie ein Schaltnetzteil verwenden, stellen Sie sicher, dass dessen Nennleistung mindestens doppelt so hoch ist wie die dieses Moduls. **Lieferumfang:** Sie erhalten **1 x DC/DC-Aufwärts-/Abwärtswandler-Modul**. **Wichtige Sicherheitshinweise:** 1. Überschreiten Sie niemals die angegebenen maximalen Eingangs-/Ausgangsspannungs- und Stromwerte, um eine Beschädigung des Moduls zu vermeiden. 2. Ausreichende Belüftung ist bei längerem Betrieb entscheidend, um eine optimale Lebensdauer des Netzteils zu gewährleisten.
