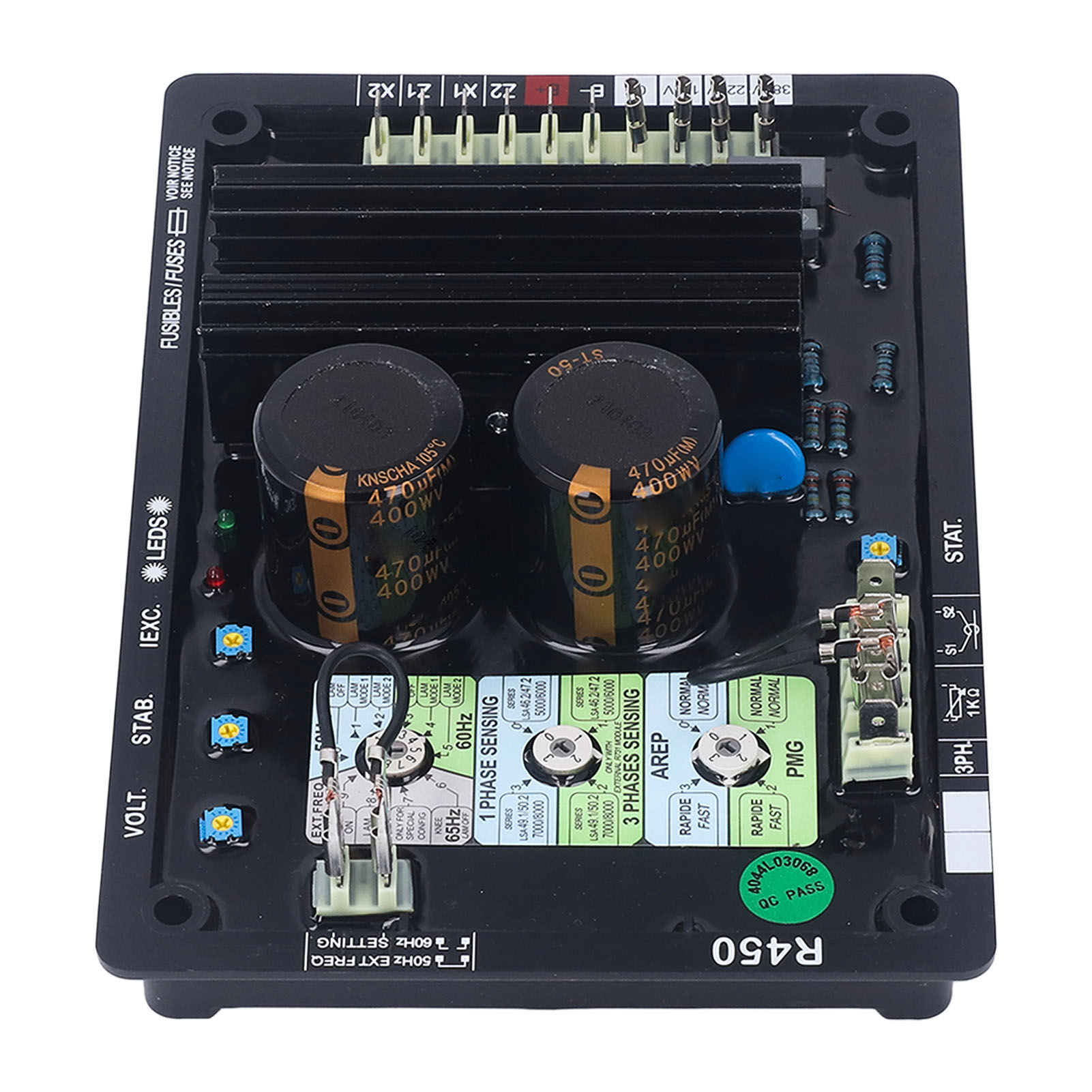

Automatisches Spannungsregler-erregungsmodul Für Bürstenlose Dieselgeneratoren (avr) 0–380 V

1. Erregungsregler: Der AVR R450 ist ein halbwellenphasengesteuerter Thyristor-Spannungsregler, der Teil des Erregersystems bürstenloser Generatoren ist. 2. Sicherheitsschutz: Zusätzlich zur Regelung der Generatorspannung verfügt der AVR-Schaltkreis über einen Unterdrehzahl- und Induktionsverlustschutz, um einen sicheren und zuverlässigen Generatorbetrieb zu gewährleisten. 3. Funktion und Wirkungsweise: Durch den Einsatz hochwertiger Halbleiter im AVR-Netzteilkreis wird eine positive Spannung ab dem Restpegel sichergestellt. 4. Funktionsprinzip: Der automatische Spannungsregler ist mit der Hauptstatorwicklung und der Erregerwicklung verbunden und ermöglicht die Regelung der Ausgangsspannung im geschlossenen Regelkreis. Die Lastabweichung beträgt ±1,5 %. 5. Kratzfestes ABS: Der AVR für bürstenlose Generatoren besteht aus hochwertigem ABS-Material und ist stoß- und kratzfest sowie umweltfreundlich. Artikeltyp: Automatischer Spannungsregler. Material: ABS. 0-110-V-Anschluss = 95-140 V, 0-220 V. Anschluss = 170–260 V, 0–380 V, Anschluss = 340–528 V Potentiometer P1: Spannungseinstellung Potentiometer P2: Stabilitätseinstellung Potentiometer P3: Erregung Potentiometer P4: Orthogonale Absenkung Drehschalter 1: Frequenz, UF-Funktion, LAM-Funktion Drehschalter 2: Generatortyp und Spannungserfassung (Phase 1 oder 3) Drehschalter 3: Erregungsart (AREP oder PMG) und Ansprechzeit 1 x Automatischer Spannungsregler 1 x Bedienungsanleitung
